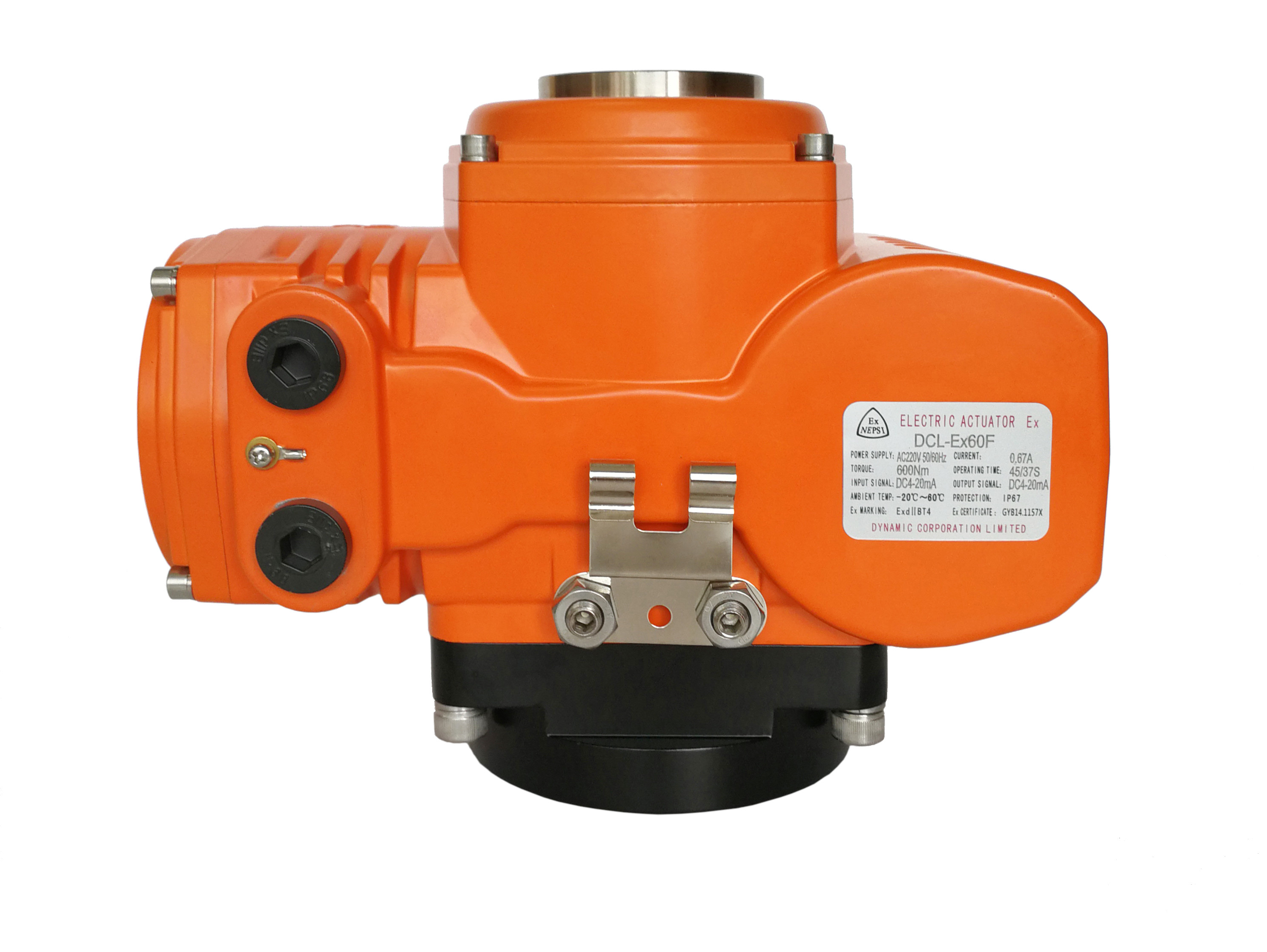

DN250 Schmetterlingsventil 45S 600Nm Explosionssicherer elektrischer Aktor

  • DN250 Butterfly Valve 45S 600Nm Explosion Proof Electric Actuator
  • DN250 Butterfly Valve 45S 600Nm Explosion Proof Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67/ATEX/IECEx/UL
Modellnummer DCL-Ex05F/Ex10F/Ex20F/Ex40F/Ex60F
Min Bestellmenge 1PC
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 2000pcs/month

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Standard-Anziehdrehmoment 50Nm zu 600Nm Standardzeit 20s zu 45s
Ausgangssignal 4-20mA Explosionssicherer Grad ExdIICT4
Schutz-Grad IP68 NEMA 4X Gesamtgewicht 3kg zu 10kg
Leistungsstärke 6W zu 90W Umgebende Temperatur -25℃~+55℃/-13°F~+131°F
Stromversorgung 24VAC/110VAV/220VAC/380VAC Installations-Winkel 360°
Hervorheben

Explosionssicherer Aktor der NEMA4X

,

DCL-Explosionssicherer Aktor

,

24 V Explosionssicherer elektrischer Aktor
Hinterlass eine Nachricht
Produkt-Beschreibung

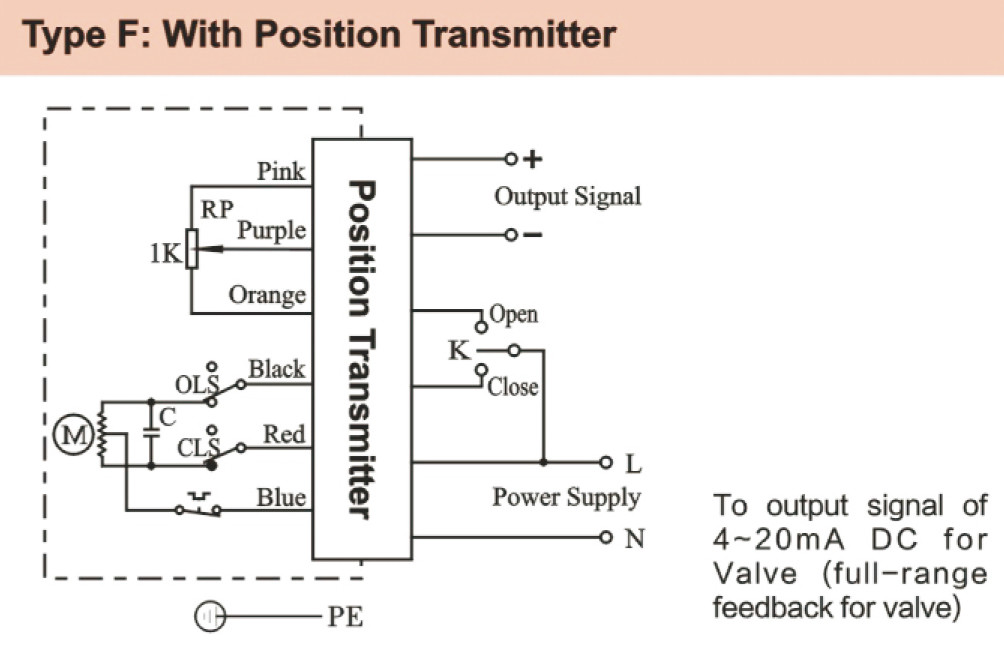

Antriebsvorrichtung mit Positionssender und Explosionsschutz



Eigenschaften

  • Selbstentwickeltes Positionssender zum Ausgang 4-20mA Signal der Ventilposition
  • Hochwertige Legierungsstahlhülse und Kugellager, alle Metallgetriebe, Selbstverriegelung Bronzelegierung Wurmgetriebe
  • Schwerlastmotor mit 70% Arbeitszyklus für schwere Anwendungen
  • Hochdruckgehäuse aus Druckguss-Aluminiumlegierung mit IP68 und Dichtungsgrad des Typs 4X
  • Manuelle Übernahme mit Schlüssel oder Handrad
  • ISO 5211 Direktanlage
  • CSA-Zertifizierung nach UL und CSA-Norm/CE-Kennzeichnung/RoHS 3.0/ATEX/SIL 3



Beschreibung

Der explosionssichere elektrische Aktor des Modells DCL F ist mit einem selbst entwickelten Positionssender ausgestattet, der ein analogues Signal der Ventilposition von 4-20 mA ausgibt.Es kann weit verbreitet in 3-Punkte-Floating-Steuerungssystem verwendet werden, um Viertel-Turn Schmetterlingsventile fahrenDiese Art von Steuerungssystem kann ein kontinuierliches analogues Signal der Ventilposition erhalten, um zu entscheiden, wann die Leistung abgeschaltet oder die Leistungsrichtung umgekehrt werden soll.

Der Arbeitszyklus des Aktoransatzes beträgt 70% oder mehr. Für den An- und Ausschalttyp kann der Aktor 15 Minuten lang ohne Unterbrechung arbeiten. Für den Modulationstyp kann der Aktor 1200mal/Stunde starten.Der gesamte Lebenszyklus für die volle Bandbreite von Open & Close beträgt mehr als 10000 Mal und 200000 Mal StartAuch bei vollen Schwerlastanwendungen kann der Motortemperaturanstieg den Anforderungen des Gehäuses T4 (130°C) entsprechen, um eine Entzündung bestimmter brennbarer Gase im Außenbereich zu vermeiden.





Spezifikation:

Typ des Aktoren Standardzeit/Drehmoment Optionale Zeit/Drehmoment Drehwinkel (max. Bereich) Gesamtgewicht Stromversorgung Ausgewählte Steuerung
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0 ~ 360° einstellbar 30,0 kg Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. Typen von A/B/C/D/E/F/G/H
Die in Absatz 1 genannten Anforderungen gelten nicht. 30S/100Nm 15S/50Nm 60S/100Nm 0 ~ 90° einstellbar 50,0 kg Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. Typen von A/B/C/D/E/F/G/H
Die in Absatz 1 genannten Anforderungen gelten nicht. 30S/200Nm 15S/100Nm 60S/200Nm 0 ~ 90° einstellbar 5.5 Kilo Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, wenn die Leistung des Geräts nicht übersteigt. Typen von A/B/C/D/E/F/G/H
Die in Absatz 1 genannten Anforderungen gelten nicht. 30S/400Nm 15S/200Nm 60S/400Nm 0 ~ 90° einstellbar 9.5 Kilo Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, wenn die Leistung des Geräts nicht übersteigt. Typen von A/B/C/D/E/F/G/H
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. 45S/600Nm   0 ~ 90° einstellbar 10 kg Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, wenn die Leistung des Geräts nicht übersteigt. Typen von A/B/C/D/E/F/G/H
Typ des Aktoren Schmetterlingsventil≤(PN1,0MPa) Einheit für die Berechnung der Leistungsfähigkeit Einheitliche Prüfungen
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. DN50 bis 65 DN40 DN50 bis 80
Die in Absatz 1 genannten Anforderungen gelten nicht. DN80 bis 100 DN50 bis 65 DN100 bis 200
Die in Absatz 1 genannten Anforderungen gelten nicht. DN125 bis 150 DN80 bis 100 DN 250 bis 300
Die in Absatz 1 genannten Anforderungen gelten nicht. DN200 DN125 DN350 ~ 450
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. DN 250 DN 150 DN 500 bis 600

DN250 Schmetterlingsventil 45S 600Nm Explosionssicherer elektrischer Aktor 0DN250 Schmetterlingsventil 45S 600Nm Explosionssicherer elektrischer Aktor 1DN250 Schmetterlingsventil 45S 600Nm Explosionssicherer elektrischer Aktor 2- Ich weiß.
