Automatischer Abschalten Selbstdiagnose 4-20mA 45S Smart Valve Aktuator

  • Auto Power Off Self Diagnosis 4-20mA 45S Smart Valve Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Modell DCL E
Min Bestellmenge 1PC
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 2000pcs/month

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Eingangssignal 4-20mADC/1-5VDC/2-10VDC Ausgangssignal 4-20mADC
Standard-Anziehdrehmoment 50Nm zu 2500Nm/442in.lbs zu 22125in.lbs Standardzeit 20S zu 75S
Stromversorgung 24VAC/110VAV/220VAC/380VAC Leistungsstärke 6W zu 140W
Schutz-Grad IP67 NEMA4/4X Gesamtgewicht 1.2KG zu 20KG
Umgebende Temperatur -25℃~+55℃/-13°F~+131°F Installations-Winkel 360°
Hervorheben

Intelligenter elektrischer DCL-Aktor

,

45S-Smart-Ventilantrieb

,

20mADC Ventilantrieb
Hinterlass eine Nachricht
Produkt-Beschreibung

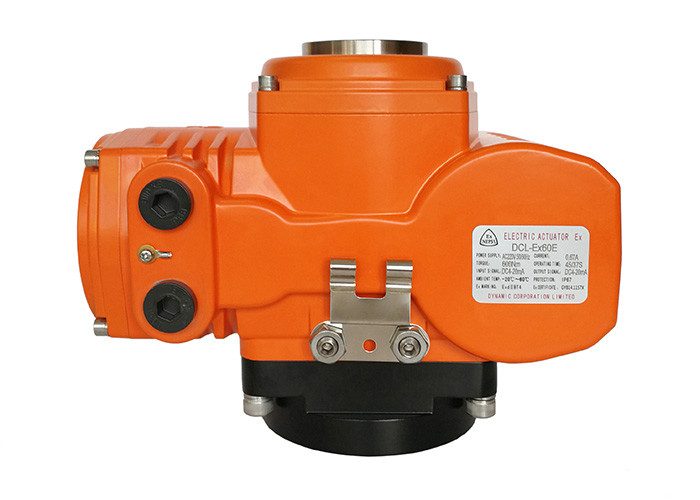

Selbstdiagnostizierender intelligenter elektrischer Aktor mit automatischer Abschaltfunktion



Dies ist der Fall, wenn die Fahrzeuge mit einer Leistung von mehr als 100 kW ausgestattet sind.



Eigenschaften

  • Einzigartiges integriertes Motor-/Steuerungspaket/Gehäuse mit sehr geringer Größe und schönem Aussehen
  • Verfügbarer Ventilstandsindikator/flacher oder konvexer Ventilstandsindikator
  • Überdrehmomentschutz durch Drehmomentprüffunktion des intelligenten Vollpottenregler
  • Wetterfestes Gehäuse aus Aluminiumlegierung mit thermisch gebundener Polyesterbeschichtung
  • Schwerlastmotor mit thermischem Überlastschutz
  • Selbstkalibrierung und Selbstkontrolle von Problemen
  • Standard ISO5211 Montage von Mehrflanschventilen
  • Manuelle Übernahme mit Schlüssel oder Handrad
  • Hochleistungs-EMK mit EFT, ESD und Hochspannungsspannung für das Kontrollpaket
  • CSA-Zertifizierung nach UL und CSA-Standard/CE-Kennzeichnung/RoHS 3.0



Beschreibung

DCL Modulationstyp elektrisch hat viele Selbstdiagnose-Funktion wie Fehlfunktion der Energie, Position Inspektion Schaltkreis und Potentiometer kaputt, Aktor stehengeblieben usw. Sobald eine Fehlfunktion passiert,die LED-Leuchten auf dem Steuergerät blinken in verschiedenen Farben, und der Motor wird automatisch abgeschaltet, um das gesamte System sicher zu halten.

Die Aktuatoren werden von der CSA nach UL- und CSA-Standard streng getestet und zertifiziert.



Spezifikation

Typ Die in Absatz 1 genannten Anforderungen gelten nicht. DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Macht Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Ausgangsdrehmoment 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 1600 Nm 2500 Nm
Schauspielzeit 20S 30S 30S 30S 45S 30S 48S 75S
Drehwinkel 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90°
Motorleistung 10 W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Nennstrom 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0,57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Gesamtgewicht 2.5 kg 4.5 kg 9 kg 9.5 kg 10 kg 19 kg 19.5 kg 20 kg
Eingangssignal 4-20mADC, 1-5VDC, 2-10VDC
Ausgabe Singal 4-20mADC
Grundsätzlicher Fehler nicht mehr als ± 1%
Gegenseitiger Fehler nicht mehr als 1%
Toter Raum 00,5% bis 5,0% verstellbar
Dämpfungsmerkmal 0 mal
Wiederholter Fehler im Aktor ≤ 1%
Isolierungswiderstand Die Leistung wird durch die Anpassung an die Leistungsanforderung des Herstellers ermittelt.
Spannungsklasse widerstehen AC24V:500VAC 1 Minute AC110/220V:1500VAC 1 Minute
Schutzklasse IP67
Winkel der Montage 360° in jedem Winkel
Elektrische Schnittstelle Zwei G1/2 Wattdichte Kabelanschlüsse, eine für Stromleitung und eine für Signalleitung
Umgebungstemperatur - 20°C~ +55°C
Optionale Funktion Überdrehmomentschutz/Entfeuchtungsheizung/Passivkontaktschalter/Kuppelanzeiger/Handgriff
Anmerkung Alle sonstigen erforderlichen Eingangs- oder Ausgangssignale sind in der Bestellung anzugeben.
