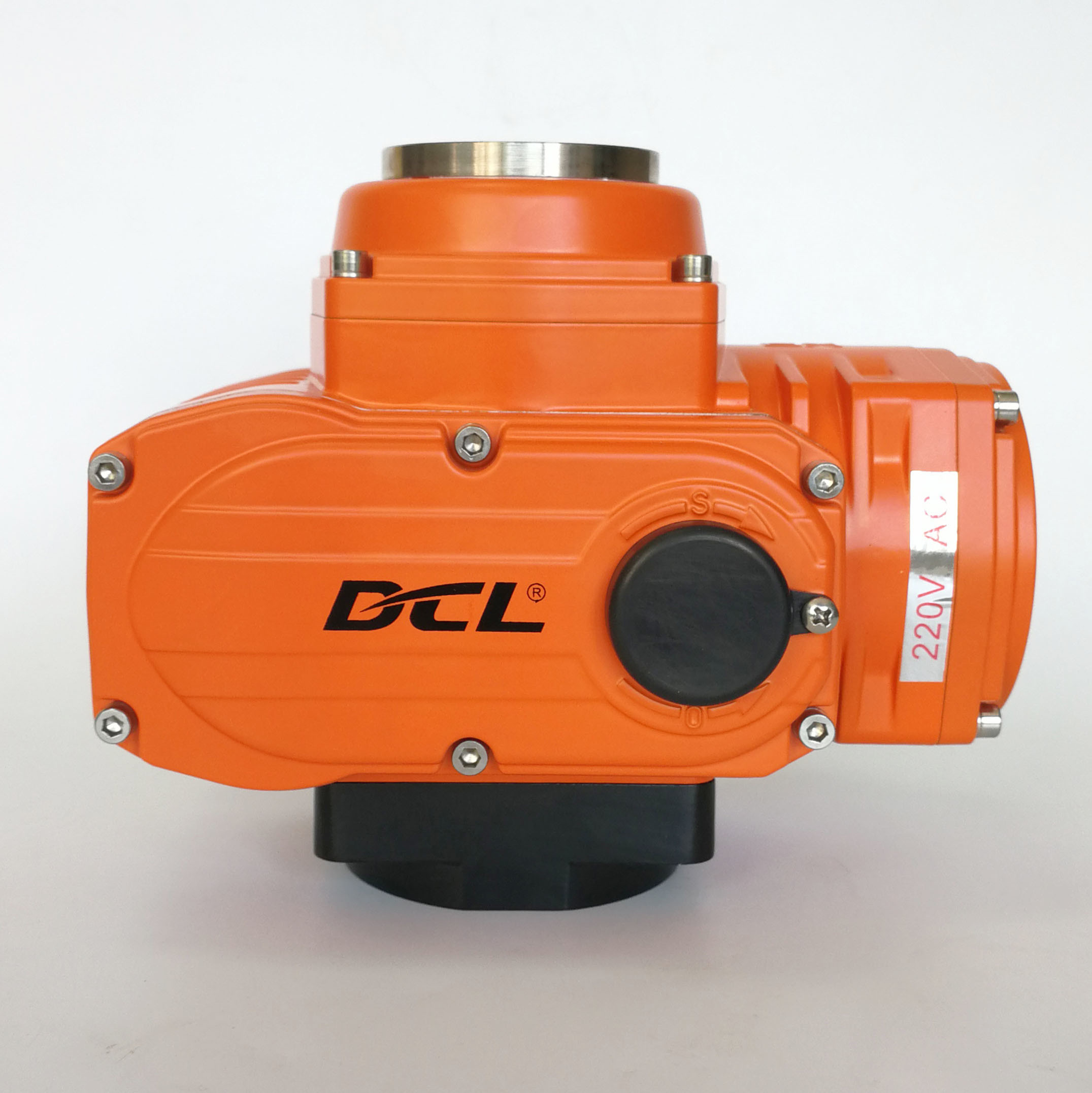

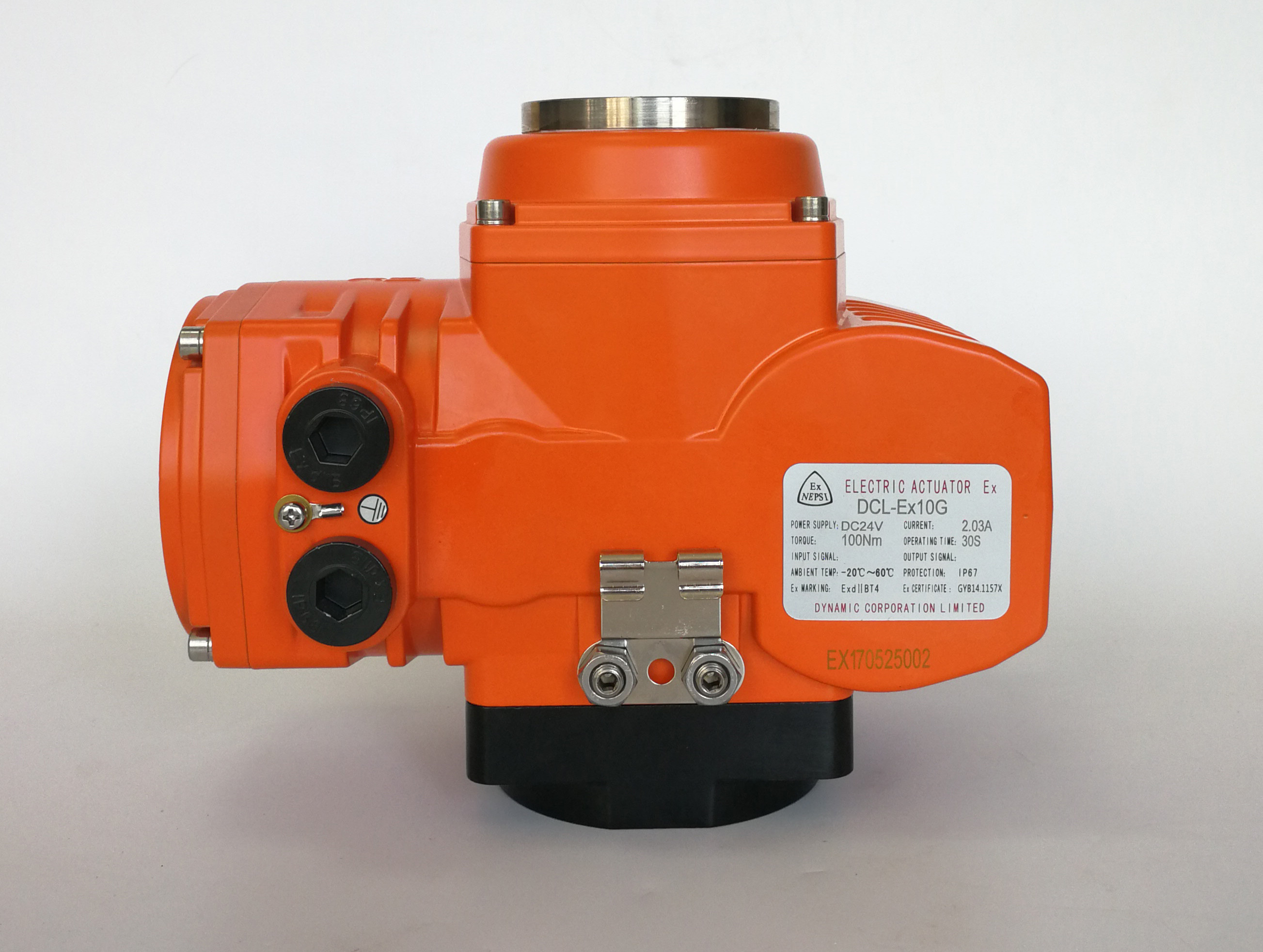

Modulierender ExdIIBT4 24V-Explosionssicherungsventilbetreiber

  • Modulating ExdⅡBT4 24V Explosion Proof Valve Actuator
  • Modulating ExdⅡBT4 24V Explosion Proof Valve Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL-Ex10GE/Ex40GE
Min Bestellmenge 1PC
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 2000pcs/month

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Standard-Anziehdrehmoment 0Nm zu 600Nm Standardzeit 20s zu 45s
Eingangssignal 4-20mA/2-10V/1-5V Ausgangssignal 4-20mA
Explosionssicherer Grad ExdIIBT4/Gruppe C, D T4 Schutz-Grad IP68 NEMA 4X
Stromversorgung 24VDC Gesamtgewicht 3kg zu 10kg
Leistungsstärke 13W zu 70W Installations-Winkel 360°
Umgebende Temperatur -25℃~+55℃/-13°F~+131°F
Hervorheben

24 V Explosionssicherheitsventilantrieb

,

ExdIIBT4 Ventilantrieb
Hinterlass eine Nachricht
Produkt-Beschreibung

Explosionssicherer Gleichspannungsträger / ExdIIB T4-Grad für Zone 1 und Abteilung 1



Eigenschaften

  • Modulationstyp mit 24VDC, Vierteldrehbetrieb
  • Drehmoment kann innerhalb eines bestimmten Bereichs genau eingestellt werden
  • Schwerlast-Gleichstrom-Bürstenmotor mit geringerer Temperaturerhöhung, längerer Lebensdauer, hohem Startdrehmoment und sehr geringer Trägheitskraft
  • Drehmomentprüfregelung und -schutz durch Strom
  • Elektronische Heizungskomponente zur Verhinderung der Kondensation im Aktor
  • Kompakte intelligente Harz-Kunststoffverpackung mit proportionaler Kontrollpackung installiert
  • IP 68 wasserdichtes, robustes Gehäuse aus Aluminiumlegierung, Schutz vor Staub und Wasser
  • Selbstverriegelnde Wurmgetriebe ohne zusätzliche Bremse
  • UL-Norm für Zonen- und Abteilungssystem/ATEX/CE-Kennzeichnung/RoHS 3 erfüllt



Beschreibung

DCL-Ex10GE/Ex40GE sind ein 24VDC Leistungsmotorisierter elektrischer Aktor.Vollgerüstete Steuerung zum Schutz der Elektronik vor Vibrationen und Feuchtigkeit. Zylinderstop-Verbindungsoberflächen mit flammschutzfähigen Lücken und Längen entsprechen den ATEX-, UL- und CSA-Normen.Ventil-Positionsanzeiger ist mit 10 mm gehärtetem Glas bedeckt, das die Festigkeit bei extrem hohen und extrem niedrigen Temperaturen halten kann, um eine klare Sicht auch bei Brand zu gewährleisten. Anti-Kondensationsheizung ist optional zum Schutz des Aktoren gegen Feuchtigkeit. Gehäuse und Abdeckungen werden zu 100% von DCL getestet, bevor sie von Lieferanten akzeptiert werden, um eine präzise Bearbeitung zu gewährleisten.

DCL-Explosionssichere elektrische Aktoren werden weit verbreitet für explosionsfähige Gase eingesetzt.T4-Klasse erfordert, dass die höchste Außentemperatur der Oberfläche unter 135 °C (~ 300 °F) liegt, unter allen Bedingungen. Angesichts eines Puffers für Fehler, die auftreten können, ist die Temperatur, die für den Abfall der Motorleistung eingestellt ist, 125°C ((282F).wo der höchste Temperaturanstieg des gesamten Aktorteils liegt, anstatt aus dem Motor, um zu 100% sicherzustellen, dass die Außenoberflächentemperatur nicht über die erforderliche T4-Klasse hinausgeht.

Explosionssichere elektrische Aktuatoren werden derzeit von der CSA getestet und werden im dritten Quartal 2020 von der CSA zertifiziert. CE/ATEX/RoHS 3.0 wurden getestet und erfüllt.





Spezifikation

Typ des Aktoren Standardzeit/Drehmoment Optionale Zeit/Drehmoment Drehwinkel (max. Bereich) Gesamtgewicht Stromversorgung Ausgewählte Steuerung
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0 ~ 360° einstellbar 30,0 kg Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. Typen von A/B/C/D/E/F/G/H
Die in Absatz 1 genannten Anforderungen gelten nicht. 30S/100Nm 15S/50Nm 60S/100Nm 0 ~ 90° einstellbar 50,0 kg Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. Typen von A/B/C/D/E/F/G/H
Die in Absatz 1 genannten Anforderungen gelten nicht. 30S/200Nm 15S/100Nm 60S/200Nm 0 ~ 90° einstellbar 5.5 Kilo Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, wenn die Leistung des Geräts nicht übersteigt. Typen von A/B/C/D/E/F/G/H
Die in Absatz 1 genannten Anforderungen gelten nicht. 30S/400Nm 15S/200Nm 60S/400Nm 0 ~ 90° einstellbar 9.5 Kilo Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, wenn die Leistung des Geräts nicht übersteigt. Typen von A/B/C/D/E/F/G/H
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. 45S/600Nm   0 ~ 90° einstellbar 10 kg Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, wenn die Leistung des Geräts nicht übersteigt. Typen von A/B/C/D/E/F/G/H



Typ des Aktoren Schmetterlingsventil≤(PN1,0MPa) Einheit für die Berechnung der Leistungsfähigkeit Einheitliche Prüfungen
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. DN50 bis 65 DN40 DN50 bis 80
Die in Absatz 1 genannten Anforderungen gelten nicht. DN80 bis 100 DN50 bis 65 DN100 bis 200
Die in Absatz 1 genannten Anforderungen gelten nicht. DN125 bis 150 DN80 bis 100 DN 250 bis 300
Die in Absatz 1 genannten Anforderungen gelten nicht. DN200 DN125 DN350 ~ 450
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. DN 250 DN 150 DN 500 bis 600

 Modulierender ExdIIBT4 24V-Explosionssicherungsventilbetreiber 0Modulierender ExdIIBT4 24V-Explosionssicherungsventilbetreiber 1Modulierender ExdIIBT4 24V-Explosionssicherungsventilbetreiber 2
