xProduktdetails
| Name | Explosionssicheres Failsafestellglied | Standard-Anziehdrehmoment | 50Nm zu 600Nm |
|---|---|---|---|
| Standardzeit | 20s zu 45s | Paket | Päckchen |
| Art | Vierteldrehungs-Auslöser | Eigenschaft | Über Drehmomentschutz |
| Hervorheben | Exd II BT4Gb Explosionssichere Ventilantrieb,400 Nm Explosionssichere Ventilantrieb,IP68 Vierteldreh-Aktor |
||
Produkt-Beschreibung

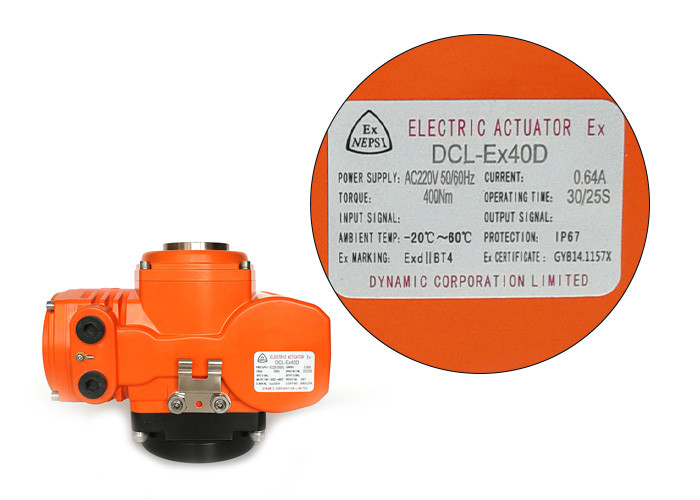

Explosionssicherer, ausfallsicherer elektrischer Aktor mit kleinem Paket / Installation in jedem Winkel
Beschreibung
Die DCL-Ex-Reihe der feuersicheren elektrischen Aktoren ist ausfallsicher.Nicht einmal das Eingangssteuerungssignal verfügbar. Selbstverriegelungsfunktion kann auch Ventil in letzter bekannter Position ohne Jagd halten. Aktoren können für über 90% explosive Gasumgebung verwendet werden, mit Ausnahme von Kohlebergbau.Mehr als 10000 DCL-Explosionsschutzantriebe arbeiten seit mehr als 10 Jahren sicher.
Die Aktuatoren werden von CSA-Büro für Zone und Division-System nach UL und CSA-Standard getestet. ATEX wird erhalten. CE und RoHS 3 werden von SGS getestet.
Spezifikation:
| Typ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
| Macht | Die Leistung ist in den folgenden Bereichen zu messen: | ||||
| Ausgangsdrehmoment | 50 Nm | 100 Nm | 200 Nm | 400 Nm | 600 Nm |
| Schauspielzeit | 20S | 30S | 30S | 30S | 45S |
| Drehwinkel | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° |
| Motorleistung | 10 W | 25 W | 40 W | 90 W | 90 W |
| Nennstrom | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Gesamtgewicht | 3.0kg | 5.0kg | 5.5 kg | 9.5 kg | 10.0kg |
| Eingangssignal | 4-20mADC, 1-5VDC, 2-10VDC | ||||
| Ausgabe Singal | 4-20mADC | ||||
| Grundsätzlicher Fehler | nicht mehr als ± 1% | ||||
| Gegenseitiger Fehler | nicht mehr als 1% | ||||
| Toter Raum | 00,5% bis 5,0% verstellbar | ||||
| Dämpfungsmerkmal | 0 mal | ||||
| Wiederholter Fehler im Aktor | ≤1% | ||||
| Isolierungswiderstand | 100MΩ/500VDC | ||||
| Spannungsklasse widerstehen | 1500 VAC 1 Minute | ||||
| Schutzklasse | IP67 | ||||
| Explosionssicherheit | BT1B2B2B2B2B2B2B2B2 | ||||
| Winkel der Montage | 360° in jedem Winkel | ||||
| Elektrische Schnittstelle | 2-M20*1,5-explosionssichere Steckdose,Kunden sollten bei Verwendung entsprechend dem gewählten Kabel einen entsprechenden explosionssicheren Kabelanschluss installieren. | ||||
| Umgebungstemperatur | -20°C bis +60°C | ||||
| Optionale Funktion | Überdrehmomentschutz/Entfeuchtungsheizung/Passivkontaktschalter | ||||
| Anmerkung | Alle sonstigen erforderlichen Eingangs- oder Ausgangssignale sind in der Bestellung anzugeben. | ||||
| Name: | Explosionssichere elektrische Aktoren |
| Standardzeit: | 20 bis 45 Jahre |
| Motorleistung: | 6W bis 90W |
| Gesamtgewicht: | 3 kg bis 10 kg |
| Einbauwinkel: | 360° |
| Typ: | Quart-Turn-Aktor |
| Standarddrehmoment: | 50 Nm bis 600 Nm |
| Stromversorgung: | Bei der Prüfung der Leistung müssen die folgenden Bedingungen erfüllt sein: |
| Schutzgrad: | IP68 NEMA 4X |
| Umgebungstemperatur: | -25°C ~ +55°C / -13°F ~ +131°F |
| Verpackung: | Kleines Paket |
| Eigenschaft: | Überdrehungsschutz |
Eigenschaften:
- Viertelschaltbetrieb mit mechanischen Grenzwerten
- Schwerlastmotor mit thermischem Überlastschutz
- Robuste Gehäuse aus IP68/NEMA 4X-Aluminiumlegierung
- Korrosionsbeständigkeit auf C3-Ebene mit Pulverbeschichtung, 1000 Stunden Salzspray
- Explosionssicherheitsgrad ExdIIBT4 für die Zone und Gruppe C, D T4 für die Division
- Überdrehungsschutz verfügbar
- Selbstverriegelnde Hochfestigkeitsgetriebe zur Bewahrung der letzten bekannten Position

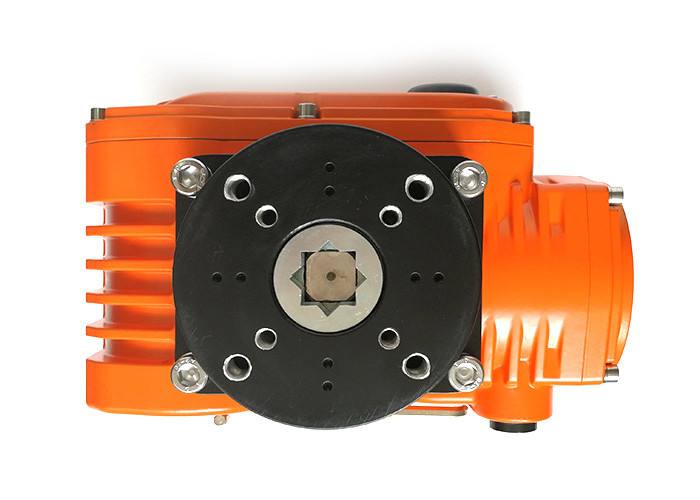

- Standard ISO5211 Direktinstallation
- Manuelle Übernahme mit Allen-Schlüssel oder Handrad
- CSA-Zertifizierung in Bearbeitung nach UL- und CSA-Norm/CE-Kennzeichnung/ATEX
