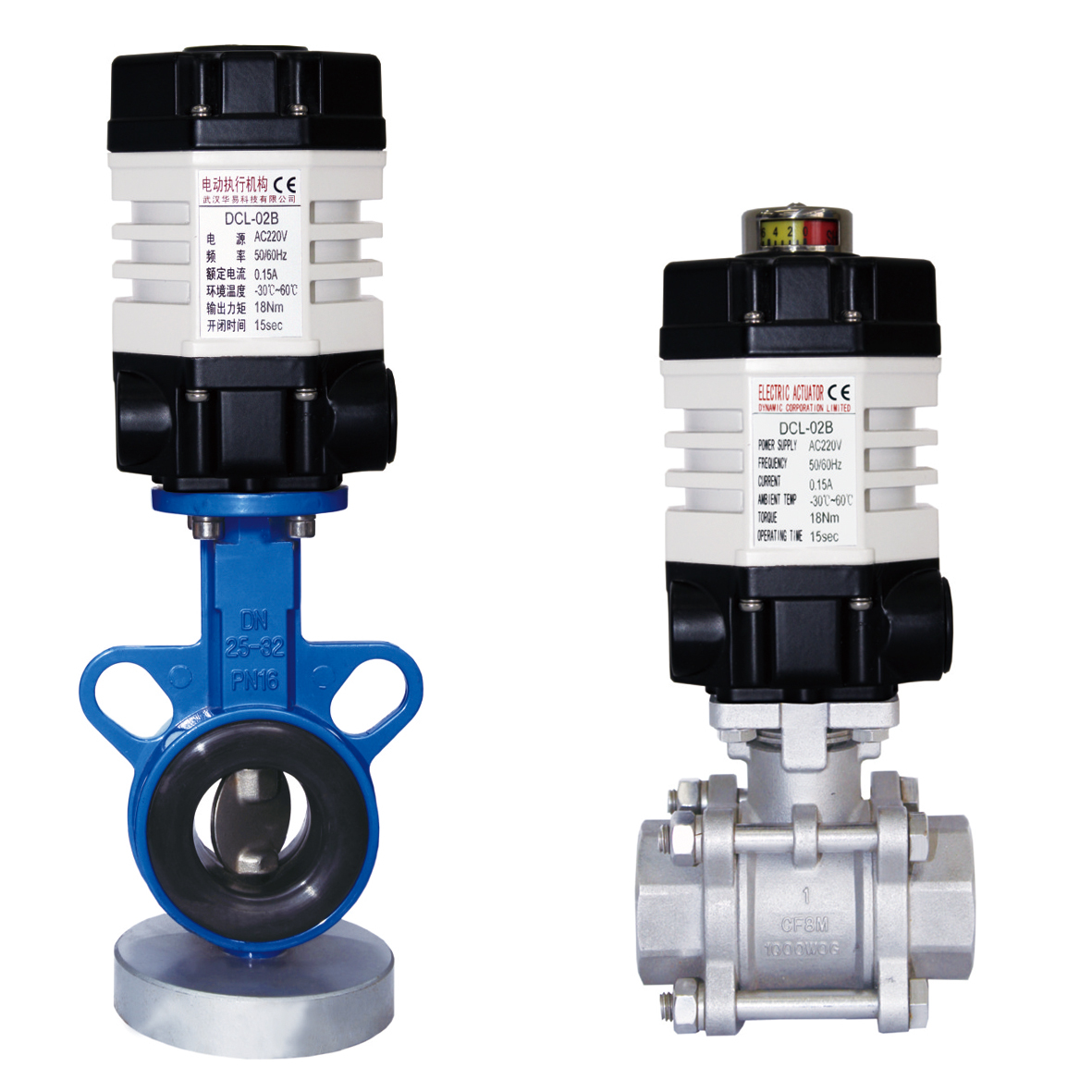

Superkleiner Kompaktserie 15S 18Nm / 7S 9Nm / 30S 25Nm elektrischer Aktor

  • Super small Compact Series 15S 18Nm / 7S 9Nm / 30S 25Nm Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL-02B
Min Bestellmenge 1pc
Verpackung Informationen Karton/Palette
Lieferzeit 7 Arbeitstage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Prozent/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Standardzeit/Drehmoment 15s/18nm Optionale Zeit/Drehmoment 7s/9nm 60s/18nm
Gesamtgewicht 1,2 kg Stromversorgung 24 VAC/110 VAC/220 VAC
Motorleistung 6W Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Installationswinkel 360 ° Schutznote IP67 Nema4/4x
Hinterlass eine Nachricht
Produkt-Beschreibung
Super kleiner exquisiter 15S 18Nm elektrischer Aktor
Beschreibung

Elektrische Aktoren der DCL Compact-Seriehohe Leistung durch kompaktere Größe, intelligenteres Design und benutzerfreundlichere Bedienung bieten.Die Einführung dieser Serie markiert einen weiteren wichtigen Meilenstein auf der Reise von DCL zur Verbesserung der, Effizienz und Zuverlässigkeit der industriellen Automatisierung weltweit.

Eigenschaften

1Kompakte Größe, einfache Installation

Mit einem kompakten Aufbau, der für raumbeschränkte Anwendungen geeignet ist, erfüllen seine ultra-kleinen Abmessungen und die 360°-Mehrrichtungsanlage mühelos verschiedene Betriebsbedürfnisse.

2Hohe Zuverlässigkeit, lange Lebensdauer

Er ist mit einem vollwertigen Gehäuse aus Aluminiumlegierung gebaut und bietet eine außergewöhnliche Schutzleistung, die auch in extremen Umgebungen einen stabilen und zuverlässigen Betrieb gewährleistet.

3Weite Anwendungsbereiche, Anpassungsfähigkeit der Industrie

Breit anwendbar für verschiedene automatisierte Betriebssysteme, wie z. B. Flüssigkeitsstand, -fluss und -druckregelung; Klimaanlagen; Brandschutzsysteme; Wasseraufbereitungssysteme und -geräte;chemische und Lebensmittelmaschinen, etc. Kompatibel mit Schmetterlingsventilen von DN40 und höher und Kugelventilen von DN32 und niedriger. bietet effiziente Lösungen für industrielle und zivile Systeme.

Die elektrischen Aktoren der DCL-Serie sind eine ideale Wahl für folgende Prozesssteuerungsanwendungen:

  • Schmetterlingsventile, Kugelventile, Steckventile, Kugelventile und andere Drehventile
  • Industrieprozesssteuerungssysteme für Durchfluss, Temperatur, Druck, Flüssigkeitsgehalt usw.
  • Automatisierung und Computersteuerung
  • Mechanische Positionierung und Rotation
Spezifikation
Leistungsparameter
DCL-02 Dies gilt auch für die Fahrzeuge, die in der Kategorie der Fahrzeugklasse 1 eingesetzt werden.
Typ
Macht DC24V AC24V AC110V AC220V DC24V
Motorleistung 8W 6W 6W 6W 20 W
Nennstrom 0.7A 1Der.3A. 0Der.3A. 0.15A 1.1A
Standardzeit/Drehmoment 15S/18Nm 18Nm
Optionale Zeit/Drehmoment 7S/9Nm 60S/18Nm
Drehwinkel oder -kurven 0 ¢ 900 3 r/min
Verfügbare Steuerungsschaltung Typ G Typ A,B Typ A, B, E,
Gesamtgewicht 1.2 kg
Isolierungswiderstand 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Spannungsklasse widerstehen 500VAC 1 Minute 1500VAC 1 Minute 500 VAC 1 Minute
Schutzklasse IP67-Wert
Winkel der Montage 3600in jedem Winkel
Elektrische Schnittstelle 7-Kern-Kabel für die Verbindung
Umgebungstemperatur -25°C + 55°C
Sicherung 2A 3A 1A 1A 2A
Viele andere Arten
Typ Standardzeit/Drehmoment Optionale Zeit/Drehmoment Drehwinkel oder -kurven Gesamtgewicht Typ der Stromversorgung Optionale Steuerkreisläufe
DCL-02 15S/18Nm

7S/9Nm

30S/25Nm

 0 bis 90° 1.2Kg

Dies ist der Fall.

Die Leistung ist in den folgenden Bereichen zu messen:

 A/B/E/G/GEY
DCL-05 25S/50Nm

5S/20Nm

12S/30Nm

60S/50Nm

 0 bis 360° 2.5 Kilo

Dies ist der Fall.

Die in Absatz 1 Buchstabe b genannten Anwendungen sind zu berücksichtigen.

 A/B/C/D/E/F/G/H/GEY
DCL-10 30S/100Nm

15S/50Nm

60S/100Nm

 0 bis 90° 4.5 Kilo

Dies ist der Fall.

Die in Absatz 1 Buchstabe b genannten Anwendungen sind zu berücksichtigen.

 A/B/C/D/E/F/G/H/GEY
