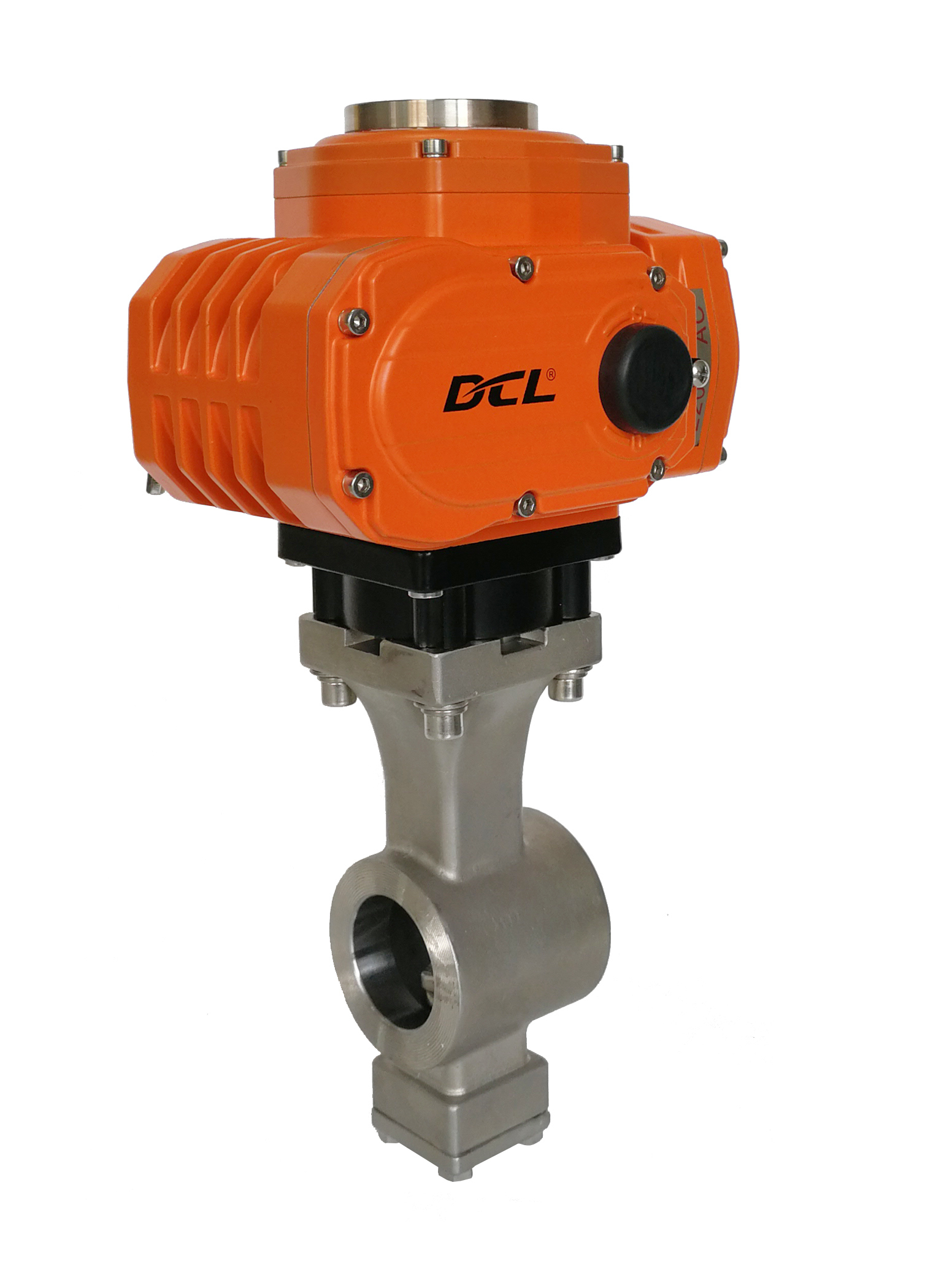

Automatisches Abschalten Modbus CSA IP68 Kompakter Ventilantrieb

  • Auto Power Off Modbus CSA IP68 Compact Valve Actuator
  • Auto Power Off Modbus CSA IP68 Compact Valve Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Modell DCL E
Min Bestellmenge 1pc
Verpackung Informationen Karton/Palette
Lieferzeit 7 Arbeitstage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 PCs/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Eingangssignal 4-20MADC/1-5VDC/2-10VDC Ausgangssignal 4-20madc
Standarddrehmoment 50 nm bis 2500 nm/442in.lbs bis 22125in.lbs Standardzeit 20s bis 75s
Stromversorgung 24 VAC/110VAV/220 VAC/380 VAC Motorleistung 6W bis 140W
Schutznote IP67 Nema4/4x Gesamtgewicht 1,2 kg bis 20 kg
Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Installationswinkel 360 °
Hervorheben

Modbus valve actuator with auto power off

,

IP68 compact electric actuator

,

CSA certified smart valve actuator
Hinterlass eine Nachricht
Produkt-Beschreibung
Selbstdiagnose-Smart-Elektroantrieb mit automatischer Abschaltfunktion
DCL-05E~250E Parameter.pdf
Merkmale
  • Einzigartiges Integral-Motor-/Steuerungs-/Gehäusedesign mit sehr geringer Größe und ansprechendem Aussehen
  • Ventilpositionsanzeige/Flachanzeige oder konvexe Anzeige verfügbar
  • Überlastschutz durch Drehmomenttestfunktion der intelligenten, vollständig vergossenen Steuerung
  • Witterungsbeständiges Gehäuse aus Aluminiumlegierung mit thermisch gebundener Polyesterbeschichtung
  • Hochleistungsmotor mit thermischem Überlastschutz
  • Selbstkalibrierungs- und Problem-Selbstüberprüfungsfunktion
  • Standardmäßige ISO5211-Mehrflansch-Ventilmontage
  • Manuelle Übersteuerung mit Schraubenschlüssel oder Handrad
  • Hochleistungs-EMV mit EFT-, ESD- und Hochspannungs-Stoßprüfung für das Steuerpaket
  • CSA-Zertifizierung gemäß UL- und CSA-Standard/CE-Kennzeichnung/RoHS 3.0 bestanden
  • Modbus-RTU-Kommunikation
  • Optionale Funktionen wie Überlastschutz, Entfeuchtungserhitzer usw.
Beschreibung

DCL-Modulationsantriebe verfügen über fortschrittliche integrierte Selbstdiagnosefunktionen: Bei Stromausfällen, Ausfällen des Positionssensors, defekten Potentiometern, Motorblockierungen usw. blinkt das Steuermodul die Anzeige-LED in verschiedenen Mustern und unterbricht automatisch die Motorleistung, um das System zu schützen.

Diese Antriebe werden streng getestet und sind nach UL- und CSA-Standards CSA-zertifiziert. Sie halten bis zu 1.200 Starts pro Stunde und insgesamt über 200.000 Starts bei Nenndrehmoment über den gesamten Lebenszyklus.

Spezifikation
Typ DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Stromversorgung AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Ausgangsdrehmoment 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 1600 Nm 2500 Nm
Betriebszeit 20S 30S 30S 30S 45S 30S 48S 75S
Drehwinkel 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motorleistung 10W 25W 40W 90W 90W 120W 140W 140W
Nennstrom 1,50/0,24/0,16A 2,12/0,57/0,35A 3,65/0,65/0,37A 6,80/1,12/0,57A 6,80/1,18/0,60A 1,93/0,94A 1,75/0,96A 1,75/0,98A
Gesamtgewicht 2,5 kg 4,5 kg 9 kg 9,5 kg 10 kg 19 kg 19,5 kg 20 kg
Eingangssignal 4-20mADC,1-5VDC,2-10VDC
Ausgangssignal 4-20mADC
Grundfehler nicht mehr als ±1%
Wiederholungsfehler nicht mehr als 1%
Toter Raum 0,5 % - 5,0 % einstellbar
Dämpfungscharakteristik 0 mal
Wiederholungsfehler im Antrieb ≤1%
Isolationswiderstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Spannungsfestigkeitsklasse AC24V:500VAC 1 Minute AC110/220V:1500VAC 1 Minute
Schutzart IP67
Installationswinkel 360° in jedem Winkel
Elektrische Schnittstelle Zwei G1/2 wasserdichte Kabelverbinder, einer für die Stromleitung und einer für die Signalleitung
Umgebungstemperatur -20℃~+55℃
Optionale Funktion Überlastschutz/Entfeuchtungserhitzer/Passiver Kontaktschalter/Kuppelanzeige/Griff
Anmerkung Alle anderen benötigten Eingangs- oder Ausgangssignale sind in der Bestellung anzugeben.
