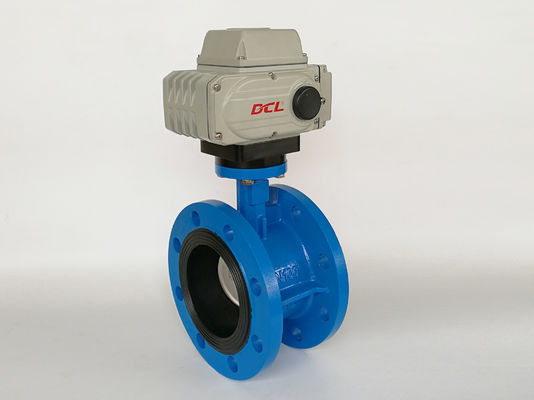

0~90°Verstellbarer IP67 Kompakter Vierteldreh-Aktor für Schmetterlingsventil

  • 0~90°Adjustable IP67 Compact Quarter Turn Actuator For Butterfly Valve
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL vollelektrische Aktoren
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Arbeitstage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 2000pcs/Monat
Produktdetails
Stromversorgung 24 VAC/110VAV/220 VAC/380VAC/24VDC Installationswinkel 360°
Standardzeit/Drehmoment 15s bis 75s/18 nm bis 2500 nm/160in.lbs bis 22125in.lbs Gesamtgewicht 1,2 kg bis 20 kg
Motorleistung 6W bis 140W Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Schutznote IP67 Nema4/4x
Hervorheben

mit einer Leistung von mehr als 50 Watt

,

IP67 wasserdichtes Schmetterlingsventil

,

Kompakter Vierteldrehventilantrieb
Hinterlass eine Nachricht
Produkt-Beschreibung
DCL Viertelschaltbetreiber mit ROHS- und CSA-Zertifizierung
Eigenschaften
  • 1/4 Drehbetrieb mit mechanischen Einschränkungen
  • Alle Bronzelegierung Wurm Sektor Ausrüstung ist sehr langlebig und widerstandsfähig gegen starke Reibung
  • Mehr als 10000 Mal vollständige offene und geschlossene Lebenszyklen mit voller Nennlast bei 80%
  • Korrosionsschutz robuste Aluminiumlegierung mit thermisch gebundener Polyesterbeschichtung
  • Sichtbarer Positionsanzeiger des Ventils
  • Zwei elektrische Grenzschalter zur Bestätigung der Ventilposition, keine zusätzliche Bremse erforderlich
  • Allen-Handler manuelle Überschrift
  • CSA-Liste/UL-Konformität/CE-Kennzeichnung/RoHS 3.0-Prüfung
Beschreibung

DCL-kompakte vierteldrehbare elektrische Aktoren automatisieren seit mehr als19 Jahre, mit mehr als150,000 EinheitenSie sind immer noch zuverlässig auf der ganzen Welt.

Schmetterlingsventile erfordernhohes Drehmoment in der vollständig geschlossenen PositionUm die Ventilscheibe in den Sitz zu drücken oder zurückzuziehen, insbesondereWeichdichtungDies macht die AktorenStartdrehmomentAlle DCL-Aktoren werden streng getestet und zertifiziert, umStart unter Überlast sogar bei -10% der Nennspannung.

Dank dieser überlegenen LeistungDCL-10-Aktor(Nenndrehmoment 100 Nm) kann leicht einenSchmetterlingsventil DN100, während viele andere Marken einen 200 Nm starken Aktor für die gleiche Anwendung liefern müssen.

Alle DCL-Aktoren sind bestanden.strenge CSA-Testsund sindnach UL- und CSA-Normen zertifiziertSie sind auchCE-KennzeichnungundRoHS 3.0-konform, wobei die Prüfung durchSGS.

Spezifikation:
Typ des Aktoren Standardzeit/Drehmoment Optionale Zeit/Drehmoment Drehwinkel (max. Bereich) Gesamtgewicht Stromversorgung Ausgewählte Steuerung
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0 ~ 90° einstellbar 1.2Kg Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, wenn die Leistung des Geräts nicht übersteigt. Typen von A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0 ~ 360° einstellbar 2.5 Kilo Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. Typen von A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0 ~ 360° einstellbar 4.5 Kilo Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. Typen von A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0 ~ 90° einstellbar 9 kg Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. Typen von A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 Kilo
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0 ~ 90° einstellbar 19 kg Die in Absatz 1 Buchstabe b genannten Anwendungen sind nicht zu verwenden, wenn die Anwendungsbedingungen nicht erfüllt sind. Typen von A/B/C/D/E/F/H
Die Nummern DCL-160 48S/1600Nm
19.5 Kilo
DCL-250 75S/2500Nm
20 kg
Leistungsparameter Liste des Einstelltyps ((Typ E)
DCL-MZZ 18Nm
3r 1.2Kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0 ~ 90° einstellbar 4.5 Kilo DC24V ± 10% Typ GE
DCL-40GE 30S/100 ~ 600Nm 15S/100 ~ 400Nm 9.5 Kilo
Typ des Aktoren Schmetterlingsventil (≤PN1,0MPa) Einheit für die Berechnung der Leistungsfähigkeit Einheitliche Prüfungen
DCL-02 ≤ DN40 ≤ DN32
DCL-05 DN50 bis 65 DN40 DN50 bis 80
DCL-10 DN80 bis 100 DN50 bis 65 DN100 bis 200
DCL-20 DN125 bis 150 DN80 bis 100 DN 250 bis 300
DCL-40 DN200 DN125 DN350 ~ 450
DCL-60 DN 250 DN 150 DN 500 bis 600
DCL-100 DN300 DN200 DN 700 bis 800
Die Nummern DCL-160 DN 350 bis 400 DN 250 DN900
DCL-250 DN450 bis 600 DN300 ~ 350 DN1000 ~ 1200
