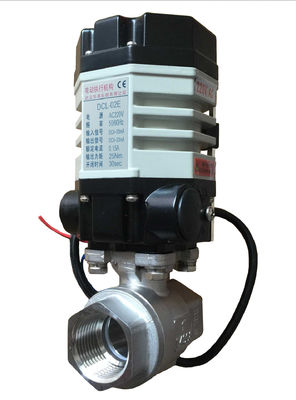

Kleinste Ein-/Auslösung 60S 18Nm DC24V Vierteldreh elektrischer Aktor

  • Smallest turn-on/off 60S 18Nm DC24V Quarter Turn Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL-02E
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Arbeitstage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 2000pcs/Monat
Produktdetails
Eingangssignal 4-20 mA/2-10 V/1-5V Ausgangssignal 4-20mA
Standarddrehmoment 15s/18nm Stromversorgung 24 VAC/110VAV/220 VAC/380 VAC
Installationswinkel 360° Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Schutznote IP67 Nema4/4x Gesamtgewicht 1,2 kg
Motorleistung 6W
Hervorheben

Kompakter elektrischer Aktor mit Drehmoment von 18 Nm

,

kleinste Vierteldrehvorrichtung DC24V

,

60S elektrischer Aktor mit Garantie
Hinterlass eine Nachricht
Produkt-Beschreibung

Elektrische kompakte Aktoren mit Mini-Steuerplatte im Inneren/mehrfache Eingabe-Signale optional

Eigenschaften

  • Vierteldreh mit mechanischen Grenzwerten
  • Robustes Gehäuse aus IP67 und NEMA 4X Aluminiumlegierung mit Pulverbeschichtung
  • Moduliert durch Mini-Smart-Steuerplatte, 4-20mA/2-10V Eingangssteuerungssignal optional
  • Selbstverriegelungs-Doppelwurmgeräte aus Metall
  • Schwerlastmotor mit thermischem Überlastschutz
  • Sichtbild-Positionsanzeiger/Flach- und Konvex-Anzeige
  • Manuelle Umschaltung mit einem Schlüssel
  • CSA-Zertifizierung nach UL- und CSA-Standard/CE-Kennzeichnung/RoHS-3-Prüfung

Beschreibung

Die...Elektrische Aktoren des Typs DCL-02ist diekleinste Gehäuse aus Aluminiumlegierungin der Produktpalette von DCL, in der LageVerhältnismäßige KontrolleüberStrom- oder SpannungssignaleEs ist...mit einer Breite von mehr als 20 mm,Eigenschaftenautomatische KalibrierungundSelbstdiagnostische Funktionenfür einen zuverlässigen, wartungsfreien Betrieb.

Die...patentiertes Hohlwellenkonzeptmacht den Aktor extremkompakt, jedoch in der Lage,hohes LeistungsmomentEine Kombination vonZwei-Stufen-SporngängenundZwei-Wurm-ZahnräderSicherstellt eine überlegene Festigkeit und Haltbarkeit und verhindert den Verschleiß des Endgetriebes auch bei häufigen offenen – nahen Zyklen.

Dank seinerSelbstverriegelungsgetriebe, ist der DCL-02-Aktor für die Automatisierung beiderKugelventileundSchmetterlingsventile, die eine stabile Positionierung ohne zusätzliche Bremsen ermöglicht.

Alle DCL-Aktoren sindstreng getestet und zertifiziert:

  • CSA-zertifiziertNachUL- und CSA-Normen

  • Geprüft von SGSfür die EinhaltungCE-NummernundRoHS 3Anforderungen

Spezifikation

Leistungsparameter



Typ DCL-02 DCL-MZZ (mehrere Kurven)
Macht DC24V AC24V AC110V AC220V DC24V
Motorleistung 8W 6W 6W 6W 20 W
Nennstrom 0.7A 1.3A 0.3A 0.15A 1.1A
Standardzeit/Drehmoment 15S/18Nm 18Nm
Optionale Zeit/Drehmoment 7S/9Nm 60S/18Nm 　
Drehwinkel oder -kurven 0 ¢ 900 3 r/min
Verfügbare Steuerungsschaltung Typ G Typ A,B Typ A, B, E, 　
Gesamtgewicht 1.2 kg
Isolierungswiderstand 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Spannungsklasse widerstehen 500VAC 1 Minute 1500VAC 1 Minute 500 VAC 1 Minute
Schutzklasse IP67
Winkel der Montage 3600in jedem Winkel
Elektrische Schnittstelle 7-Kern-Kabel für die Verbindung
Umgebungstemperatur -25°C + 55°C
Sicherung 2A 3A 1A 1A 2A
Kleinste Ein-/Auslösung 60S 18Nm DC24V Vierteldreh elektrischer Aktor 0 Kleinste Ein-/Auslösung 60S 18Nm DC24V Vierteldreh elektrischer Aktor 1
