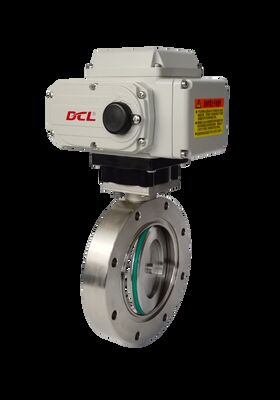

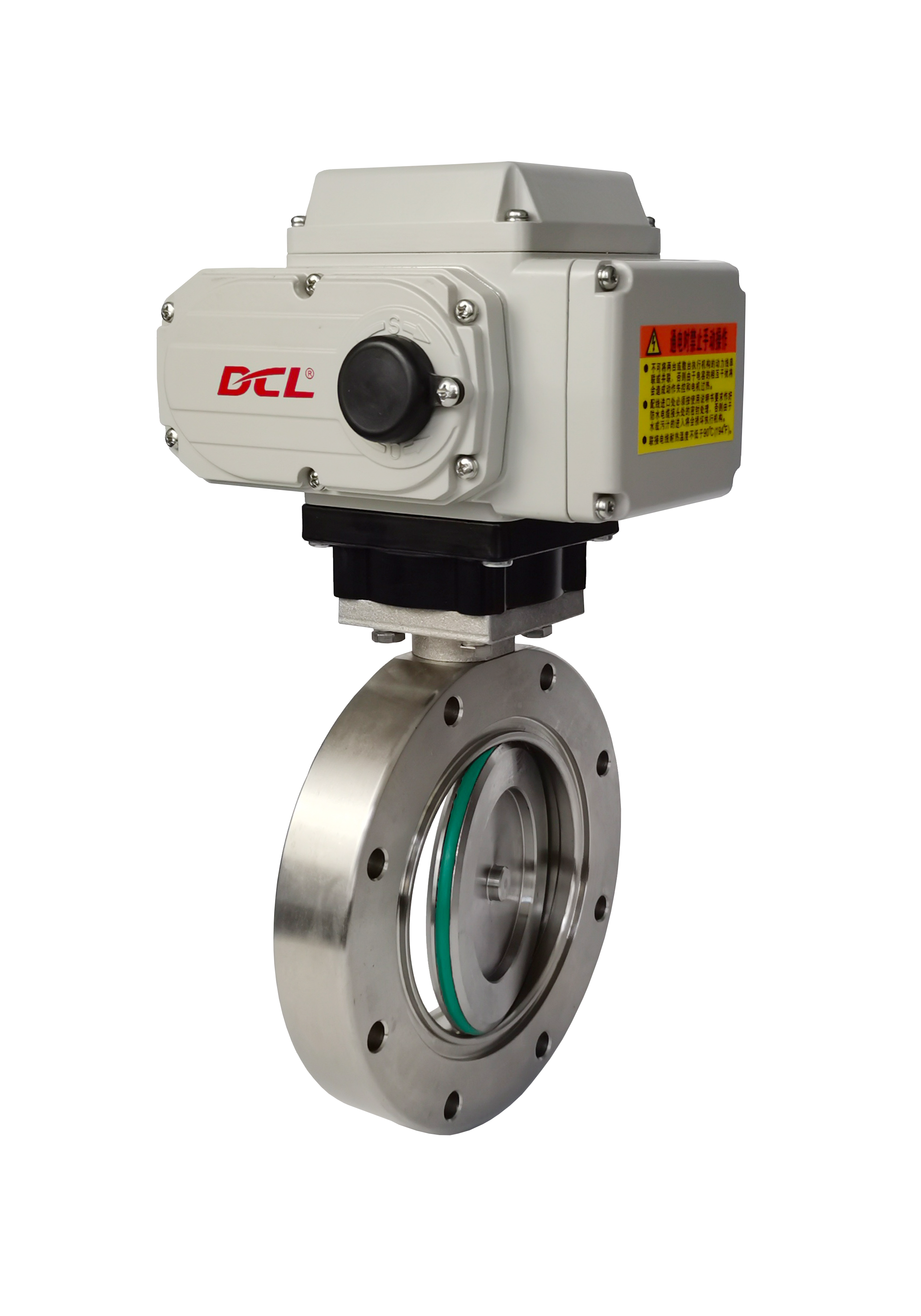

DCL Smart DC24V 70w 9,5kg 400Nm Ventilantrieb

  • DCL Smart DC24V 70w 9.5kg 400Nm Valve Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Dies ist der Fall.
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 2000pcs/Monat
Produktdetails
Aktionszeit 15s/30s Ausgangsdrehmoment 0 bis 400 Nm
Eingangssignal 4-20madc Ausgangssignal 4-20madc
Stromversorgung 24VDC Installationswinkel 360°
Motorleistung 30W/70W Gesamtgewicht 4,5 kg/9,5 kg
Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Schutznote IP67 Nema4/4x
Hervorheben

DC24V Ventilantrieb mit 400Nm Drehmoment

,

70w Gleichspannungsträger mit einem Gewicht von 9

,

5 kg
Hinterlass eine Nachricht
Produkt-Beschreibung
Gleichspannungsmotorisierter Drehaktator mit Dämpfungscharakter ist Nullzeit / Startstrom reduziert
Eigenschaften
  • Drehmoment kann innerhalb eines bestimmten Bereichs genau eingestellt werden
  • Seltenerdmaterial Permanentmagnet Bürstenmotor, perfekte Robustheit, sehr geringer Temperaturanstieg während des Betriebs
  • Drehmomentprüfregelung und -schutz durch Strom
  • Zwei weitere Grenzschalter zur Bestätigung der Ventilposition
  • Weltweit führende EMC, 100% erfolgreich EFT, ESD und Überspannungstests
  • Stabiler Betrieb bei extrem hoher/niedriger Temperatur bei hoher Luftfeuchtigkeit
  • Wasserdichtes Gehäuse aus IP67 und NEMA 4X-Aluminiumlegierung mit 100%igen Unterwasserprüfungen
  • Alle Metallzüge mit sich selbst verriegelnden Wurmzügen
  • Manuelle Übernahme mit Allen-Schlüssel oder Handrad
  • ISO 5211 Direktanlage
  • UL-Norm/CSA-Liste/CE-Kennzeichnung/RoHS-3-Konformität
Beschreibung

Der Deadband des DCL-Smart-Elektroantriebs ist vollständig einstellbar. Der Deadband definiert die Empfindlichkeit des Betätigungssystems für das Eingangssteuerungssignal.,Wenn das Eingangssignal leicht durch äußere Störungen beeinträchtigt wird, hilft ein größeres Totenband häufige Fehlstarts zu verhindern.Dies verlängert die Lebensdauer des Aktoren und verbessert die Betriebstabilität.Im Gegensatz dazu, wenn das Eingangssignal sauber ist und eine hochpräzise Steuerung erforderlich ist, bietet ein kleineres Totenband eine bessere Leistung.

Ein weiterer Schlüsselfaktor, der die Genauigkeit der Ventilpositionierung beeinflusst, ist die Getriebe-Rückwirkung, insbesondere die Bearbeitungsgenauigkeit des Wurmgetriebesatzes.Unser SQE-Team nutzt spezielle Prüfgeräte, um die Qualität jeder gelieferten Ausrüstung zu überprüfen und sicherzustellen.Darüber hinaus wendet DCL mehrere proprietäre Konstruktionsmerkmale und strenge Montageprozesskontrollen an, um Getriebeschwankungen zu vermeiden und Lärm unter verschiedenen Belastungsbedingungen zu minimieren.Durch diese Bemühungen, hat DCL den Maßstab für kompakte elektrische Aktoren in der chinesischen Industrie gesetzt.

Spezifikation
Leistungsparameter


Typ DCL-10GE DCL-40GE

DC24V ± 10% DC24V ± 10%
Motorleistung 30 W 70 W
Maximalstrom 3.3A 1.8A 8.9A 6.6A
Aktionszeit 15S 30S 15S 30S
Ausgangsdrehmoment 0·100Nm Optional 100 ∼ 400 Nm Optional 100 ∼ 600 Nm Optional
Gesamtgewicht 4.5 kg 9.5 kg
Eingangssignal 4·20mADC
Ausgangssignal 4·20mADC
Grundsätzlicher Fehler nicht mehr als ± 1%
Gegenseitiger Fehler Nicht mehr als 1%
Toter Raum 0.5 bis 5,0% verstellbar
Dämpfungsmerkmal 0 mal
Wiederholter Fehler im Aktor ≤ 1%
Drehwinkel 0 ¢ 900Einstellbar
Isolierungswiderstand 100MΩ/250VDC
Spannungsklasse widerstehen 500VAC 1 Minute
Schutzklasse IP67
Winkel der Montage 3600in jedem Winkel
Elektrische Schnittstelle Zwei G1/2 Wattdichte Kabelanschlüsse, eine für Stromleitung und eine für Signalleitung
Umgebungstemperatur -25°C + 55°C
Optionale Funktion Heizung/Passivkontaktschalter/Kuppelanzeiger

DCL Smart DC24V 70w 9,5kg 400Nm Ventilantrieb 0
