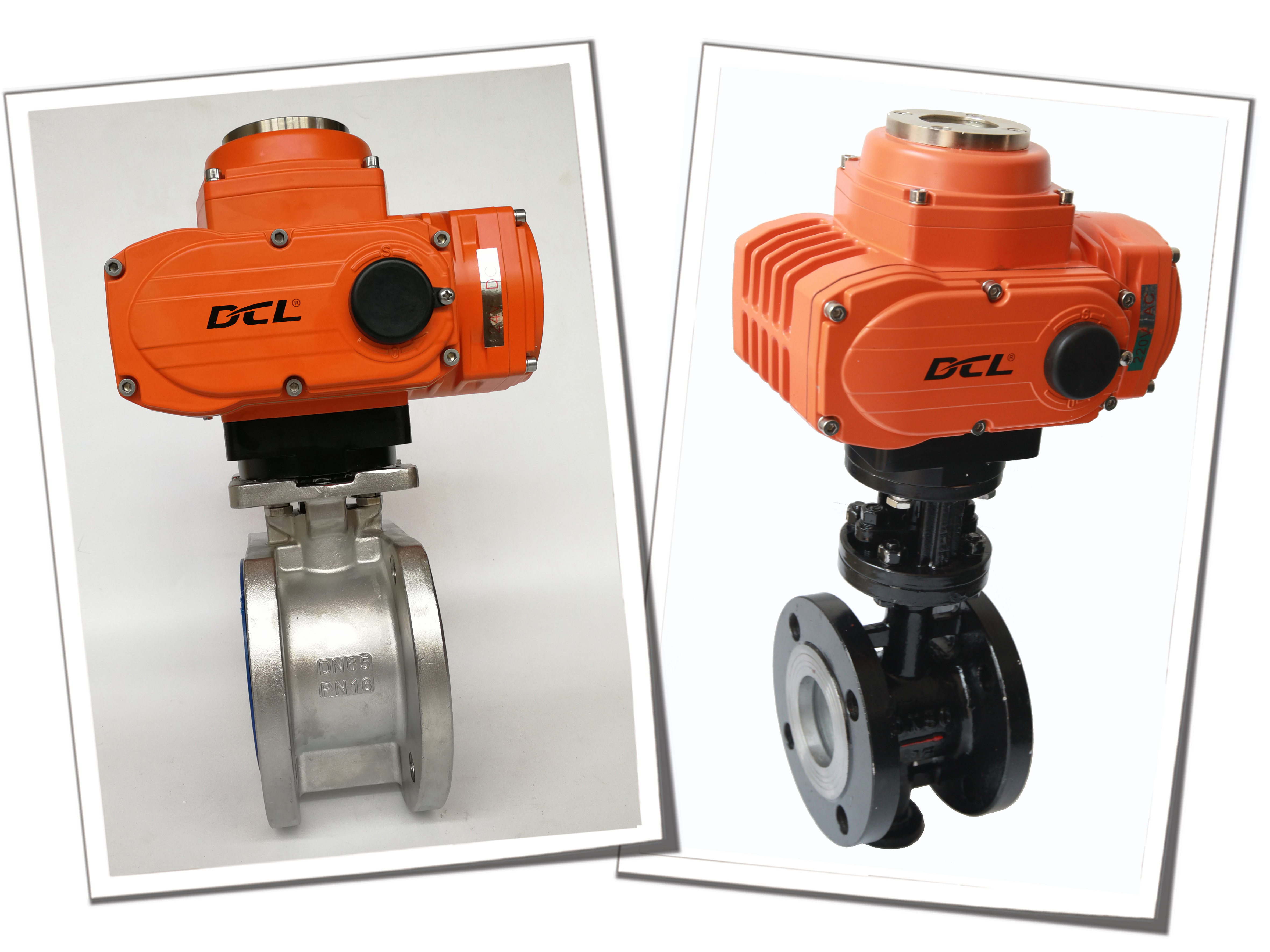

Explosionsgeschützter, integraler, modulierender IP67 90W 45S Kompaktantrieb
Kontaktieren Sie mich für kostenlose Proben und Coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.
xProduktdetails
| Standardzeit/Drehmoment | 15s bis 75s/18 nm bis 2500 nm/160in.lbs bis 22125in.lbs | Installationswinkel | 360° |
|---|---|---|---|
| Eingangssignal | 4-20 mA oder 2-10 V / 1-5V optional | Ausgangssignal | 4-20mA |
| Umgebungstemperatur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Gesamtgewicht | 2,5 kg bis 20 kg |
| Motorleistung | 10W bis 140W | Schutznote | IP67 Nema4/4x |
| Stromversorgung | 24 VAC/110VAV/220 VAC |
Produkt-Beschreibung
Integral konstruierter, modulierender Kompaktantrieb / kein zusätzlicher Hohlraum für den Steuerkasten
Merkmale
- Drehbetätigung mit Modulation, gesteuert durch 4-20mA/1-5V/2-10V Eingangssignal
- Die Antriebsposition des Aktuators ist proportional zum Eingangssignal
- Vollständig vergossenes, multifunktionales, intelligentes Steuerpaket, weltweit führende Störfestigkeit
- Selbstkalibrierungs- und Selbstüberprüfungsfunktion
- Einzigartiges Integral-Motor-/Steuerpaket-/Gehäusedesign mit sehr geringer Größe und ansprechendem Aussehen
- IP 67 und Typ 4X Hartguss-Aluminiumlegierungsgehäuse mit NBR-Dichtung
- Bis zu 1200 Starts/Stunde und über 200.000 Starttests bei voller Nennlast
- Hochleistungsmotor mit thermischem Überlastschutz
- Standardmäßige ISO5211-Mehrflansch-Ventilmontage
- Manuelle Übersteuerung
- CSA-zertifiziert gemäß UL- und CSA-Standard/ CE-gekennzeichnet
Beschreibung
DCL-modulierende elektrische Stellantriebe sind für S4 intermittierender periodischer Betrieb, ausgelegt, die in sequenziellen, identischen Zyklen von Starten, Laufen und Ruhen unter Nennlastbedingungen arbeiten. Da häufige Starts hohe Einschaltströme und einen erhöhten Temperaturanstieg erzeugen, können falsch konstruierte Motoren leicht den thermischen Überlastschutz auslösen, was zu unbeabsichtigten Abschaltungen und übermäßigen Oberflächentemperaturen führt. DCL-Stellantriebe sind speziell dafür ausgelegt, Hochfrequenz-Startbedingungen standzuhalten und einen stabilen Betrieb ohne Überhitzung zu gewährleisten.
Ausgestattet mit einem intelligenten Steuerpaket akzeptieren DCL-modulierende elektrische Stellantriebe 4–20 mA oder 2–10 V Eingangssignale. Variationen im Eingangssignal erzeugen eine präzise, proportionale Positionierung des Antriebsausgangs des Stellantriebs. Gleichzeitig wird ein 4–20 mA Positionsrückmeldesignal standardmäßig bereitgestellt, das die tatsächliche Ausgangsposition genau widerspiegelt. Im Falle einer verfügbaren Motorspannung, aber dem Verlust des Steuersignals, kann der Stellantrieb so konfiguriert werden, dass er schließt, öffnet oder in der letzten Position verharrt, wodurch die Systemsicherheit und -zuverlässigkeit gewährleistet werden. Das intelligente Steuerpaket ist vollständig vergossen , um die interne Elektronik vor Vibrationen, Feuchtigkeit und rauen Betriebsumgebungen zu schützen. Der Stellantrieb hat strenge EMV-Tests erfolgreich bestanden, einschließlich EFT-, ESD- und Überspannungsfestigkeitstests, und ist CSA-zertifiziert und entspricht den UL- und CSA-Standards. SpezifikationTyp DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E Stromversorgung AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220 Ausgangsdrehmoment 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 1600 Nm 2500 Nm Betriebszeit 20S 30S 30S 30S 45S 30S 48S 75S Drehwinkel 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° Motorleistung 10W 25W 40W 90W 90W 120W 140W 140W Nennstrom 1,50/0,24/0,16A 2,12/0,57/0,35A 3,65/0,65/0,37A 6,80/1,12/0,57A 6,80/1,18/0,60A 1,93/0,94A 1,75/0,96A 1,75/0,98A Gesamtgewicht 2,5 kg 4,5 kg 9 kg 9,5 kg 10 kg 19 kg 19,5 kg 20 kg Eingangssignal 4-20mADC,1-5VDC,2-10VDC Ausgangssignal 4-20mADC Grundfehler nicht mehr als ±1% Wiederholungsfehler nicht mehr als 1% Totbereich 0,5%-5,0% einstellbar Dämpfungscharakteristik 0 mal Wiederholungsfehler im Stellantrieb ≤1% Isolationswiderstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC Spannungsfestigkeitsklasse AC24V:500VAC 1 Minute AC110/220V:1500VAC 1 Minute Schutzklasse IP67 Installationswinkel 360° in jedem Winkel Elektrische Schnittstelle Zwei G1/2 wasserdichte Kabelverbinder, einer für die Stromleitung und einer für die Signalleitung Umgebungstemperatur -20℃~+55℃ Optionale Funktion Überdrehmoment-Schutz/Entfeuchtungsheizung/Passivkontaktschalter/Kuppelanzeige/Handgriff Bemerkung Für alle anderen benötigten Eingangs- oder Ausgangssignale geben Sie dies bitte in der Bestellung an.
