CSA DC24V 90° 15S/18Nm Ultra-Kleinstellantrieb

  • CSA DC24V 90° 15S/18Nm Ultra Small Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL-02
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Leistung Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, oder wenn die Leistung des Geräts Zeit/Drehmoment 15s/18nm
Optionales Drehmoment 7s/9Nm 60s/18Nm Schutzklasse IP67
Motorleistung 8W/6W Umgebungstemperatur -25 ℃ ~+55 ℃
Medium Gas/Öl/Wasser/andere Material der Dichtfläche Weich versiegelt
Nennstrom 0.15A bis 1.3A Verbindungsformular Flansch
Hervorheben

kompakter DC24V Elektromotor

,

ultrakleiner 15S-Aktuator

,

90° 18Nm kompakter Aktuator
Hinterlass eine Nachricht
Produkt-Beschreibung
CSA DC24V 90° 15S/18Nm Ultrakleiner elektrischer Aktuator
Beschreibung

Der elektrische Stellantrieb der DCL-02-Serie ist umfassend in eine Vielzahl automatisierter Steuerungssysteme integriert, darunter unter anderem: Füllstands-, Durchfluss- und Druckregelkreise, HVAC-Systeme, Brandschutzsysteme und Wasseraufbereitungssysteme. Es eignet sich auch für den Einsatz in Anlagen der chemischen Verarbeitungs- und Lebensmittelmaschinenindustrie.

Diese Serie ist auf präzise Kompatibilität ausgelegt und passt zu Absperrklappen mit einem Nenndurchmesser von ≤ DN40 und Kugelhähnen mit einem Nenndurchmesser von ≤ DN32. Dank seiner ultrakompakten Grundfläche eignet es sich für eine Vielzahl von Installationsszenarien und unterstützt360° omnidirektionale Montageohne betriebliche Einschränkungen.

Produktspezifikation
Typ DCL-02
Leistung DC24V AC24V AC110V AC220V
Motorleistung 8W 6W 6W 6W
Nennstrom 0,7A 1,3A 0,3A 0,15A
Standardzeit/Drehmoment 15S/18Nm
Optionale Zeit/Drehmoment 7S/9Nm 60S/18Nm
Wendewinkel oder Wendungen 0~90°
Verfügbarer Steuerkreis Typ G Typ A, B Typ A, B, E,
Gesamtgewicht 1,2 kg
Isolationswiderstand 100 MΩ/250 VDC 100 MΩ/500 VDC
Spannungsfestigkeitsklasse 500 VAC 1 Minute 1500 VAC 1 Minute
Schutzklasse IP67
Installationswinkel 360° in jedem Winkel
Elektrische Schnittstelle 7-adriges Kabel zum Anschluss
Umgebungstemperatur -25~+55℃
Sicherung 2A 3A 1A 1A
Merkmale
  • Subminiatur im Volumen (kleiner als eine Pop-Dose)
  • Super Drehmoment (18 Nm/15 S)
  • Super Schutzleistung (Gehäuse aus Vollaluminiumlegierung)
  • Es kann ein offenes Anzeigegerät vom einstellbaren konvexen Typ gewählt werden
  • IP68 wasserdichter Kabelstecker
  • Manueller Bedienungsgriff

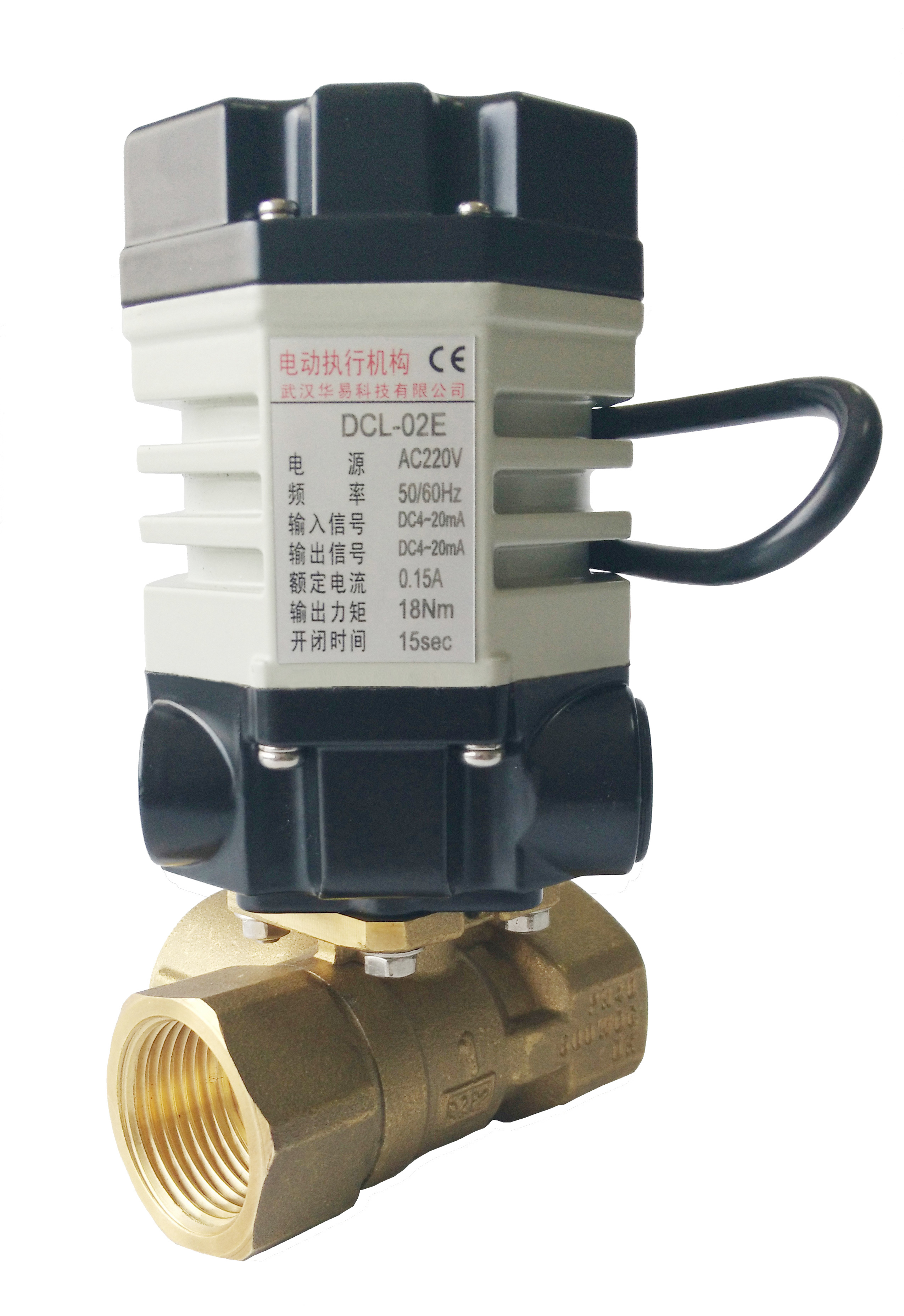

CSA DC24V 90° 15S/18Nm Ultra-Kleinstellantrieb 0 CSA DC24V 90° 15S/18Nm Ultra-Kleinstellantrieb 1
