AC24V IP67 360° 100Nm wasserdichtes Vierteldrehbetrieb

  • AC24V IP67 360° 100Nm Water-proof Quarter Turn Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL-10B
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 PCs/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Besonderheit Wasserdicht und robust IP67 Installationswinkel 360°
Name Schwenkantrieb Schutznote IP67 Nema4/4x
Stromversorgung 24 VAC/110VAV/220 VAC Installation Einfache Installation und Wartung
Struktur Aktuator Farbe Maßgeschneidert
Hinterlass eine Nachricht
Produkt-Beschreibung

Wasserdichtes kompaktes elektrisches Viertelschaltgerät / Optional Schutz gegen Drehmoment

Leistungsparameter

Leistungsparameter
Typ DCL-10
Macht DC24V AC24V AC110V AC380V AC220V
Motorleistung 25 W 25 W 25 W 15 W 25 W
Nennstrom 2.03A 2.12A 0.57A 0.10A 0.35A
Standardzeit/Drehmoment 30S/100Nm
Optionale Zeit/Drehmoment 15S/50Nm 15S/50Nm 60S/100Nm
Drehwinkel 0 ¢ 900Einstellbar, 0 ̊ 360° Einstellbar
Verfügbare Steuerungsschaltung Typ A, B, C, D, E, F, G, H,
Gesamtgewicht 4.5 kg
Isolierungswiderstand 100MΩ/250VDC 100MΩ/500VDC
Spannungsklasse widerstehen 500 VAC 1 Minute 1500 VAC 1 Minute 1800 VAC 1 Minute
Schutzklasse IP67
Winkel der Montage 3600in jedem Winkel
Elektrische Schnittstelle Zwei G1/2 Wattdichte Kabelanschlüsse, eine für Stromleitung und eine für Signalleitung
Umgebungstemperatur -25°C + 55°C
Optionale Funktion Überdrehmomentschutz/Heizung/Kuppelanzeiger/Handgriff

Beschreibung

DCL Standard Series elektrische Aktoren sind speziell für die präzise Betätigung von Vierteldrehgeräten, einschließlich Schmetterlingsventile, Kugelventile, Dämpfer und Schwingarme entwickelt.Bei Empfang eines kontinuierlichen elektrischen Steuersignals, der innere Motor dreht sich einseitig und überträgt das Drehmoment an die Ausgangswelle über einen vollständig geschlossenen reinmetallischen Getriebe mit einem Endstadium-Wurmgetriebe,mit einer Breite von mehr als 20 mm,. Die Bewegung des Aktoranschlusses wird automatisch beendet, wenn der integrierte Kammechanismus die speziellen Grenzschalter an beiden Enden des Schlages auslöst.die Anwendung eines umgekehrten Kontinuumsteuerungssignals führt zur Gegendrehung des Motors., der die Ausgangswelle in ihre ursprüngliche Position zurückführt.

Für Anwendungen, die eine genaue Drehmomentregulierung erfordern, ist ein optionales Überdrehmomentschutzmodul verfügbar.ein elektrisches Heizungselement mit PTC (Positive Temperature Coefficient) ist als Standardgerät integriert; dieser thermostatisch gesteuerte Anti-Kondensationsheizer hält den inneren Hohlraum des Antriebes über dem Taupunkt,Wirksam verhindern Feuchtigkeitsschäden und gewährleisten einen zuverlässigen Langzeitbetrieb.

Merkmale Zusammenfassung

Eigenschaft: Robust IP67 wasserdicht
Einbauwinkel: 360°
Gesamtgewicht: 4.5 bis 20 kg
Umgebungstemperatur: -25°C ~ +55°C / -13°F ~ +131°F
Stromversorgung: Die Prüfungen werden in der Regel von der Kommission durchgeführt.
Aufbau: Antrieb
Standardzeit/Drehmoment: 30S bis 75S/100Nm bis 2500Nm/885in.lbs bis 22125in.lbs
Name: Quart-Turn-Aktor
Motorleistung: 15 W bis 140 W
Schutzgrad: IP67 NEMA4/4X
Einrichtung: Einfache Installation und Wartung
Farbe: Individualisiert

Eigenschaften

  • Viertelschaltbetrieb mit mechanischen Grenzwerten
  • Robuste, IP67 wasserdichte, robuste Aluminiumgehäuse aus gegossenem Druckstoff/100%-Test unter Wasser
  • Zwei Hilfsgrenzschalter zur Bestätigung der Ventilposition
  • Anzeige der Ventilposition/flat oder konvex
  • Manuelles Übersteuern/Handrad optional
  • Schutz vor thermischer Überlastung Schwerlastmotor mit PTC-Überhitzschutz
  • Selbstverriegelung des gesamten Metallgetriebes, keine zusätzliche Bremse erforderlich
  • Der Drehmomentschutz ist optional für Aktoren mit einem Drehmoment von mehr als 100 Nm
  • CSA Aufgelistet nach UL429 und CSA C22.2, CE-Kennzeichnung, RoHS 3 entsprechen

Anwendung

  1. Universitätslabors, Automobillabors.
  2. Drogenproduktion, Einsparung von Dieselbrennstoff usw.
  3. Kleine Geräte wie Wasserersparnis, automatische Steuerung und industrielle automatische Steuerung in Hochschulen und Universitäten.
  4. Landwirtschaftliche Bewässerung, Umweltschutz, Wasserversorgung und -abwasserentsorgung, Wasseraufbereitung.
  5. Wasser sparende Geräte, Trinkwassergeräte usw.

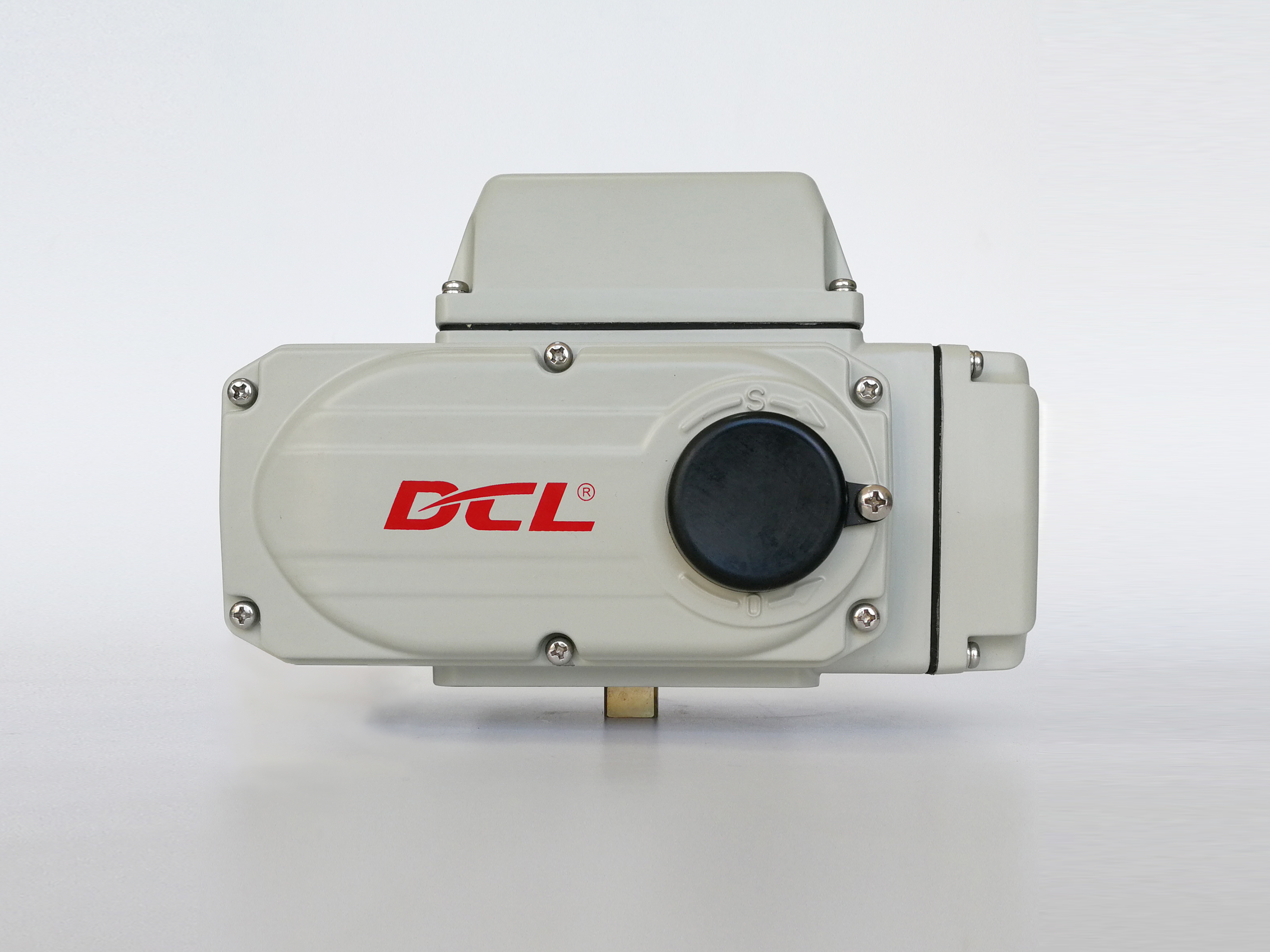

AC24V IP67 360° 100Nm wasserdichtes Vierteldrehbetrieb 0
