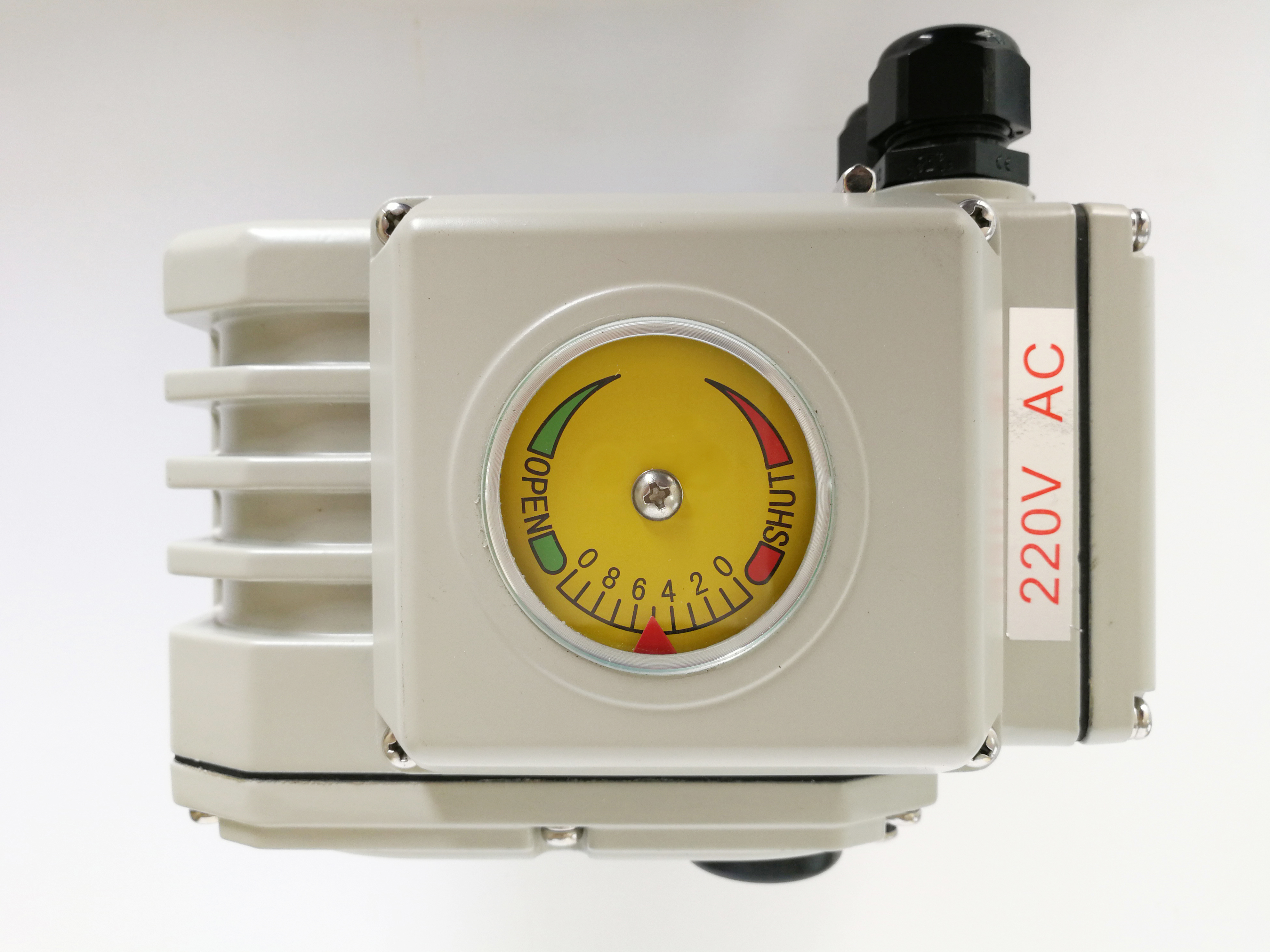

CSA IP67 Kompakter 90°-AC24V 200Nm Smart Electric Actuator

  • CSA IP67 Compact 90° AC24V 200Nm Smart Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Dies ist der Fall, wenn die Anlage nicht in der Lage ist, die Anlage zu überwachen.
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 PCs/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Standardzeit/Drehmoment 15s bis 75s/18 nm bis 2500 nm/160in.lbs bis 22125in.lbs Installationswinkel 360°
Eingangssignal 4-20 mA oder 2-10 V / 1-5V optional Ausgangssignal 4-20mA
Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Gesamtgewicht 2,5 kg bis 20 kg
Motorleistung 10W bis 140W Schutznote IP67 Nema4/4x
Stromversorgung 24 VAC/110VAV/220 VAC
Hinterlass eine Nachricht
Produkt-Beschreibung

Kompakte intelligente elektrische Aktoren-/Tommerteststeuerung für den Drehmomentschutz

Dies ist der Fall, wenn die Fahrzeuge mit einer Leistung von mehr als 100 kW ausgestattet sind.

Eigenschaften

  • Vierteldreh mit mechanischen Grenzwerten
  • Integraler Entwurf des Motors/Steuergerätes/Gehäuses, um den gesamten Aktor kompakter zu machen
  • Überdrehmomentschutz durch Drehmomentprüffunktion des intelligenten Vollpot-Steuerers
  • Hochleistungs-EMK mit EFT, ESD und Hochspannungsspannung für das Kontrollpaket
  • Schwerlastmotor mit thermischem Überlastschutz
  • Hartes Hochdruckgehäuse aus Druckguss aus Aluminium mit Wettersicherheit IP67 und NEMA 4X
  • Verfügbarer Ventilpositionsanzeiger/Flachanzeiger oder Konvexanzeiger
  • Manuelle Übernahme mit Schlüssel oder Handrad
  • CSA-Zertifizierung für UL und CSA-Standard/CE-Kennzeichnung/RoHS 3.0

Spezifikation

Typ Die in Absatz 1 genannten Anforderungen gelten nicht. DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Macht Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Ausgangsdrehmoment 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 2000 Nm 3000 Nm
Schauspielzeit 20S 30S 30S 30S 45S 30S 90S 110S
Drehwinkel 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90°
Motorleistung 10 W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Nennstrom 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0,57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Gesamtgewicht 2.5 kg 4.5 kg 9 kg 9.5 kg 10 kg 19 kg 19.5 kg 20 kg
Eingangssignal 4-20mADC, 1-5VDC, 2-10VDC
Ausgabe Singal 4-20mADC
Grundsätzlicher Fehler nicht mehr als ± 1%
Gegenseitiger Fehler nicht mehr als 1%
Toter Raum 00,5% bis 5,0% verstellbar
Dämpfungsmerkmal 0 mal
Wiederholter Fehler im Aktor ≤ 1%
Isolierungswiderstand Die Leistung ist in der Tabelle 1 angegeben, wenn die Leistung in der Tabelle 1 angegeben ist.
Spannungsklasse widerstehen AC24V:500VAC 1 Minute AC110/220V:1500VAC 1 Minute
Schutzklasse IP67
Winkel der Montage 360° in jedem Winkel
Elektrische Schnittstelle Zwei G1/2 Wattdichte Kabelanschlüsse, eine für Stromleitung und eine für Signalleitung
Umgebungstemperatur -20°C bis +55°C
Optionale Funktion Überdrehmomentschutz/Entfeuchtungsheizung/Passivkontaktschalter/Kuppelanzeiger/Handgriff
Anmerkung Alle sonstigen erforderlichen Eingangs- oder Ausgangssignale sind in der Bestellung anzugeben.

Beschreibung

Der DCL Smart Modulating Electric Actuator ist mit einem elektrischen Positionierungssystem (EPS) integriert,wobei der Drehwinkel der Ausgangsantriebswelle eine präzise lineare proportionale Beziehung zum Eingangssteuerungssignal in 4 20 mA verfügbar, 2V10V oder 1V5V Signalprotokolle.

Der intelligente Steuergerät verfügt auch über eine Echtzeit-Motorstromüberwachungsfunktion.Die Steuerung ist so programmiert, dass sie die Motorstromversorgung genau 3 Sekunden abschaltet, nachdem diese Stromüberspannung erkannt wurde.Es handelt sich um einen elektronischen Überdrehmomentschutzmechanismus, der im Vergleich zu herkömmlichen mechanischen Überdrehmomentschutzlösungen eine höhere Präzision bietet.

Alle Aktuatoren wurden von CSA in voller Übereinstimmung mit den UL- und CSA-Industriestandards strengen Zertifizierungstests durch Dritte unterzogen.Die Nennwerte für den Dauerbetriebszyklus für die gesamte Produktreihe übersteigen 70%Zusätzlich enthält das EPS-Positioniersystem eine automatische Selbstkalibrierungsfunktion.die das Phänomen der "Jagd" (Oszillation um die eingestellte Position) effektiv beseitigt und ein Standard-Ausgangssignal für die Echtzeit-Positionsüberwachung liefert.
