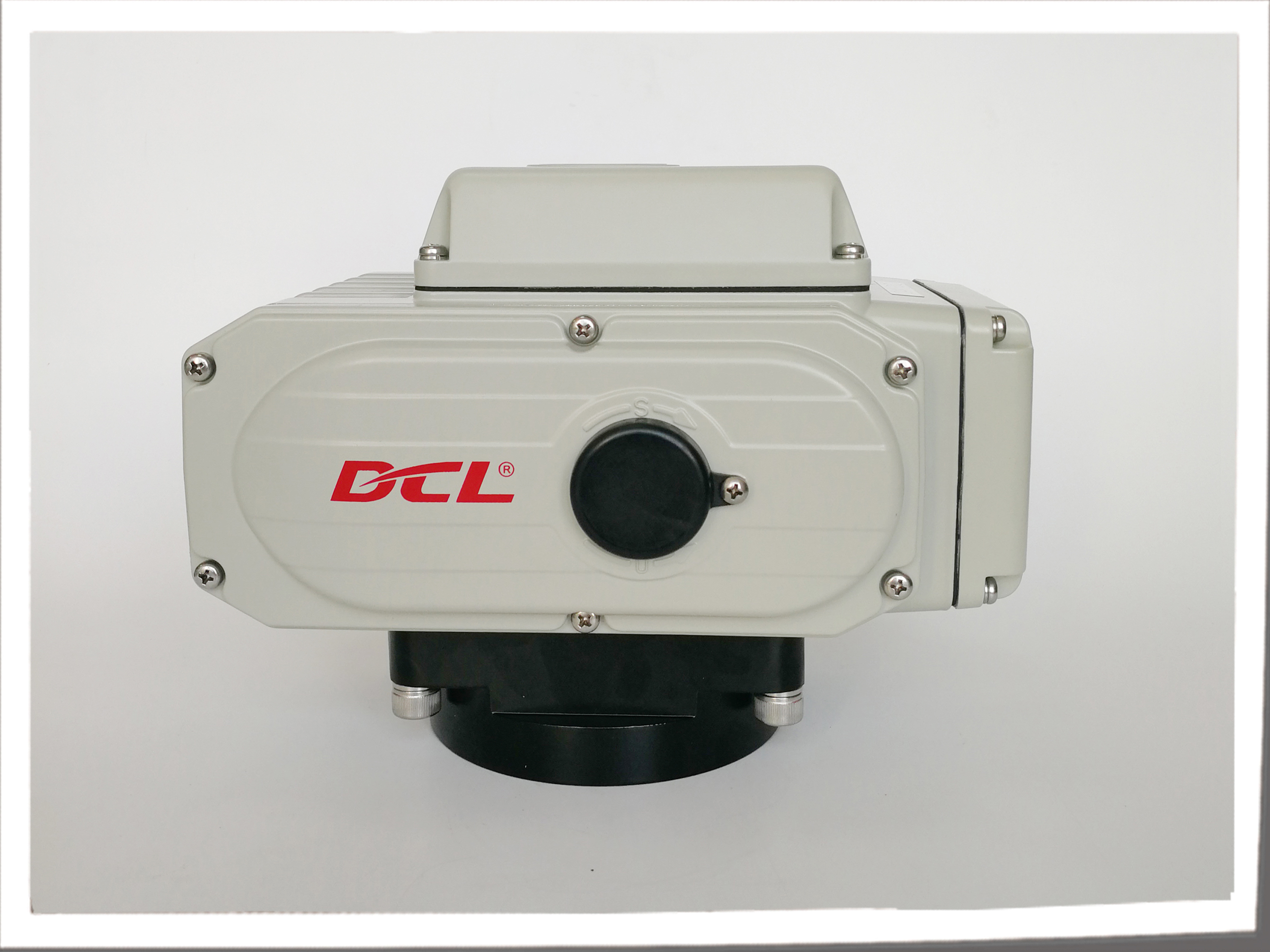

4-20mA DC AC220V 30S 200Nm IP67 Drehantrieb elektrisch, 90°
Produktdetails
| Stromversorgung | 24 VAC/110VAV/220 VAC/380 VAC | Motorleistung | 6W bis 140W |
|---|---|---|---|
| Standarddrehmoment | 50 Nm bis 2500 Nm | Ausgangssignal | 4-20madc |
| Eingangssignal | 4-20MADC/1-5VDC/2-10VDC | Standardzeit | 20s bis 75s |
| Schutznote | IP67 Nema4/4x | Gesamtgewicht | 1,2 kg bis 20 kg |
| Umgebungstemperatur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Installationswinkel | 360° |
| Hervorheben | Elektrische Gleichspannungsauslöser mit einer Leistung von 4-20mA,220 V Wechselstrom-Viertelschaltbetreiber,IP67 wasserdichtes elektrisches Aktor |
||
Produkt-Beschreibung
Quart-Turn-Elektroantriebsverhältnis, das durch externe Signale mit Steuermodulbox gesteuert wird
Eigenschaften
- Vierteldrehung mit einem in das Eingangssteuerungssignal proportionalem Wert, mechanische Grenzen
- Vollgefütterterter Multifunktions-Smart-Control Pack, widerstandsfähig gegen Vibrationen und Feuchtigkeit
- Weltweit führende Störungssicherung, Steuerechtheit und Empfindlichkeit
- Selbstkalibrierung und Selbstkontrolle von Problemen
- Einzigartiges integriertes Motor-/Steuergerät/Gehäuse mit sehr geringer Größe
- Hochleistungs-EMK mit EFT, ESD und Hochspannungsspannung für das Kontrollpaket
- Wasserdichtes Gehäuse aus IP67 und NEMA 4X-Aluminiumlegierung mit 100%igen Unterwasserprüfungen
- Korrosionsbeständigkeit auf C3-Ebene bei 1000-stündiger Salzsprühprüfung
- Schwerlastmotor mit thermischem Überlastschutz
- Standard ISO5211 Montage von Mehrflanschventilen
- CSA-Zertifiziert, UL- und CSA-Standard/CE-Kennzeichnung erfüllt
Spezifikation
| Typ | Die in Absatz 1 genannten Anforderungen gelten nicht. | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| Macht | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
| Ausgangsdrehmoment | 50 Nm | 100 Nm | 200 Nm | 400 Nm | 600 Nm | 1000 Nm | 2000 Nm | 3000 Nm |
| Schauspielzeit | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| Drehwinkel | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° |
| Motorleistung | 10 W | 25 W | 40 W | 90 W | 90 W | 120 W | 140 W | 140 W |
| Nennstrom | 1.50/0.24/0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0,57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| Gesamtgewicht | 2.5 kg | 4.5 kg | 9 kg | 9.5 kg | 10 kg | 19 kg | 19.5 kg | 20 kg |
| Eingangssignal | 4-20mADC, 1-5VDC, 2-10VDC | |||||||
| Ausgabe Singal | 4-20mADC | |||||||
| Grundsätzlicher Fehler | nicht mehr als ± 1% | |||||||
| Gegenseitiger Fehler | nicht mehr als 1% | |||||||
| Toter Raum | 00,5% bis 5,0% verstellbar | |||||||
| Dämpfungsmerkmal | 0 mal | |||||||
| Wiederholter Fehler im Aktor | ≤ 1% | |||||||
| Isolierungswiderstand | Die Leistung ist in der Tabelle 1 angegeben, wenn die Leistung in der Tabelle 1 angegeben ist. | |||||||
| Spannungsklasse widerstehen | AC24V:500VAC 1 Minute AC110/220V:1500VAC 1 Minute | |||||||
| Schutzklasse | IP67 | |||||||
| Winkel der Montage | 360° in jedem Winkel | |||||||
| Elektrische Schnittstelle | Zwei G1/2 Wattdichte Kabelanschlüsse, eine für Stromleitung und eine für Signalleitung | |||||||
| Umgebungstemperatur | -20°C bis +55°C | |||||||
| Optionale Funktion | Überdrehmomentschutz/Entfeuchtungsheizung/Passivkontaktschalter/Kuppelanzeiger/Handgriff | |||||||
| Anmerkung | Alle sonstigen erforderlichen Eingangs- oder Ausgangssignale sind in der Bestellung anzugeben. | |||||||
Beschreibung
DCL-intelligente elektrische Aktoren verfügen über ein feldverstellbares Totband, ein wichtiger Parameter, der die Reaktionsfähigkeit der Einheit auf Eingangssteuerungssignale bestimmt.Ein schmaleres totes Band liefert eine höhere Empfindlichkeit, aber eine höhere Empfindlichkeit ist nicht immer von Vorteil.
In Szenarien, in denen Eingangssignale anfällig für äußere Störungen sind, verhindert ein breiteres Totband häufiges falsches Betätigen.Verlängerung der Lebensdauer des Aktoren und Verbesserung der BetriebstabilitätUmgekehrt ist für Anwendungen, die eine präzise Steuerung mit sauberen, störungsfreien Eingangssignalen erfordern, ein schmaleres Totband die ideale Wahl.
Die Rückwirkung der Getriebe, insbesondere die Bearbeitungsgenauigkeit der Wurmgetriebe, ist ein weiterer kritischer Faktor, der die Genauigkeit der Ventilpositionierung beeinflusst.Das Team von DCL® Special Quality Engineering (SQE) sorgt für kompromisslose Qualität der Ausrüstung, indem es professionelle Prüfgeräte einsetzt, um alle Komponenten der Lieferanten zu überprüfen.Wir implementieren auch spezielle Konstruktionsmerkmale und strenge Montageverfahren, um Getriebeschwingungen zu vermeiden und Betriebslärm unter unterschiedlichen Belastungsbedingungen zu minimieren.Durch diese strengen Standards, hat DCL in China den Branchenbenchmark für kompakte elektrische Aktoren gesetzt.
Alle Aktoren haben strenge CSA-Zertifizierungstests bestanden und entsprechen sowohl den UL- als auch den CSA-Standards.Das selbstkalibrierende EPS-System eliminiert effektiv die Position "Jagd" und bietet ein Standard-Ausgangssignal für die Echtzeit-Positionsüberwachung als Standardfunktion.
