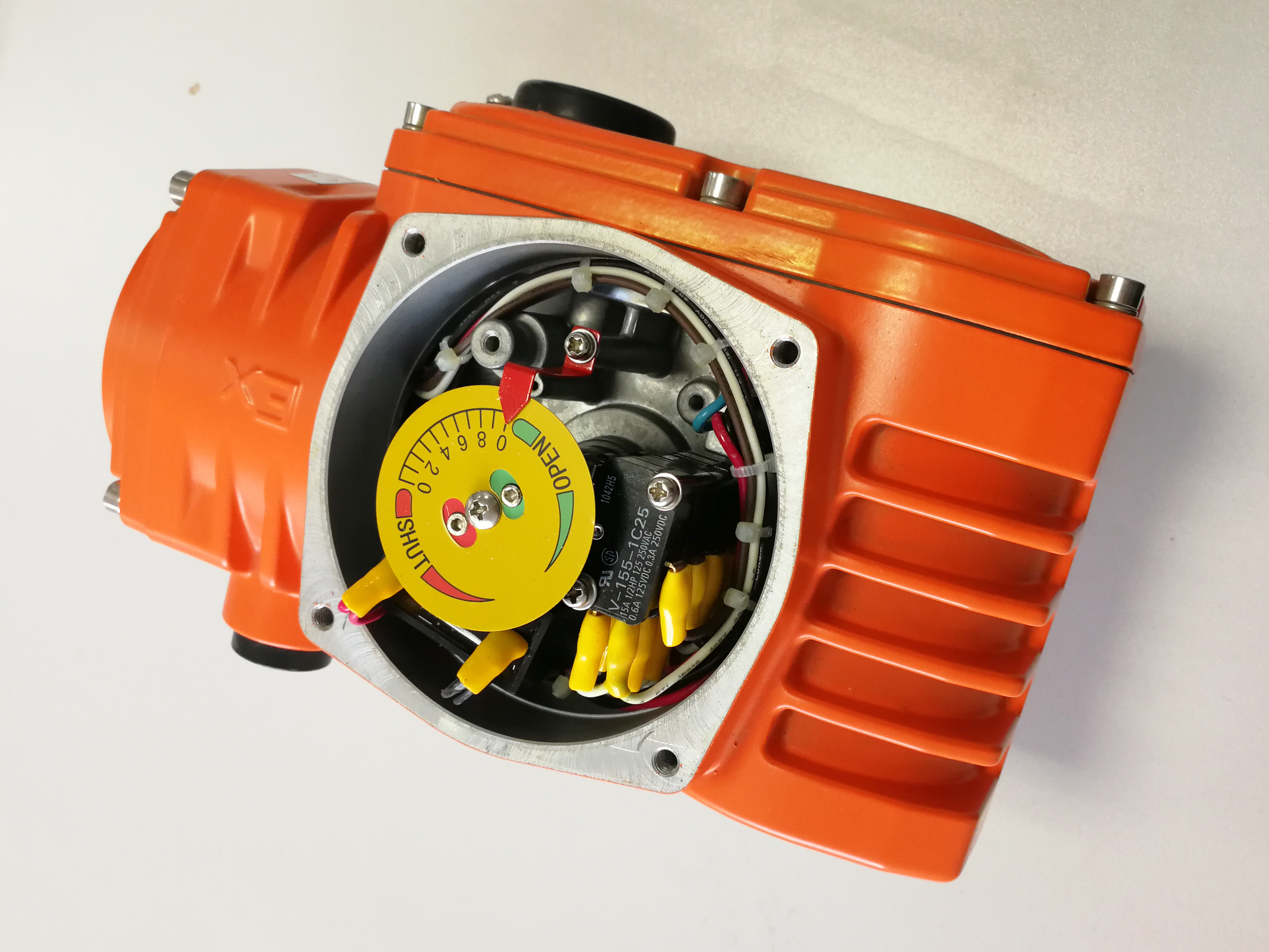

Vierteldrehung 30S 100Nm 90° CSA Explosionssicherer elektrischer Aktor
| Herkunftsort | WUHAN, CHINA |
|---|---|
| Markenname | DCL |
| Zertifizierung | CE/ROHS/CSA/IP68/IECEx/ATEX/UL |
| Modellnummer | Dies gilt auch für die Fahrzeuge, die mit einem Fahrzeug ausgestattet sind. |
| Min Bestellmenge | 1 Stk |
| Verpackung Informationen | Karton/Palette |
| Lieferzeit | 7 Werktage |
| Zahlungsbedingungen | D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 2000pcs/Monat |
Produktdetails
| Standarddrehmoment | 100 nm bis 600 nm | Standardzeit | 30s bis 45s |
|---|---|---|---|
| Gesamtgewicht | 5 kg bis 10 kg | Stromversorgung | 24 VAC/110VAV/220 VAC/380VAC/24VDC |
| Motorleistung | 15W bis 90W | Umgebungstemperatur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Installationswinkel | 360° | Versiegelnder Grad | IP68 NEMA4X |
| Hervorheben | Explosionssicherer Aktor mit Vierteldrehung,90° elektrischer Stellantrieb mit Garantie,100 Nm CSA-zertifizierter Stellantrieb |
||
Produkt-Beschreibung
DCL-Ex10 Ex20 Abmessungen und Parameter.pdf
Überdrehmoment-Schutz, kleiner, gekapselter, explosionsgeschützter elektrischer Stellantrieb
Merkmale
- Drehbetrieb mit mechanischen Endanschlägen
- Hochleistungsmotor mit Thermoschutz
- Robustes Gehäuse aus Aluminiumlegierung IP68/NEMA 4X mit Pulverbeschichtung
- Explosionsschutzgrad ExdIICT4 für Zonensystem und Gruppe C, D T4 für Divisionssystem
- Überdrehmoment-Schutz ist verfügbar
- Anti-Kondensations-Heizung ist optional
- Standardmäßige ISO5211-Direktinstallation
- Manuelle Übersteuerung mit Inbusschlüssel oder Handrad
- CSA-Zertifizierung
Beschreibung
Der explosionsgeschützte elektrische Stellantrieb DCL kann mit einer integrierten Überdrehmoment-Schutzfunktion ausgestattet werden. Er verwendet in Deutschland hergestellte Tellerfedern – gekennzeichnet durch eine extrem lange Lebensdauer und minimale Verformung auch bei häufiger Kompression – um sicherzustellen, dass die Überdrehmoment-Einstellung auch nach längerem Betrieb stabil und driftfrei bleibt.
Dieser Stellantrieb eignet sich für über 90 % der explosionsgefährdeten Gasumgebungen (ausgenommen Anwendungen im Kohlebergbau) und verfügt über flammhemmende Motoren und elektronische Komponenten. Die Bearbeitungspräzision aller Passflächen unterliegt einer strengen Kontrolle und Inspektion durch den Lieferanten, wodurch sichergestellt wird, dass die flammenfesten Spalte ausreichend eng sind, um interne Funken zu enthalten. Sein Aluminiumgehäuse wird mit einer höheren Tonnage-Ausrüstung als Standard-Elektroantriebe druckgegossen, was zu einer dichteren Struktur führt, die einem weitaus größeren Explosionsdruck standhalten kann.
Der Stellantrieb hat die CSA-Tests gemäß UL- und CSA-Standards bestanden und entspricht sowohl den Zoneneinteilungs- als auch den Divisionseinteilungssystemen für gefährliche Bereiche.
Spezifikation:
| Typ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
| Leistung | AC110V/AC220V | ||||
| Ausgangsdrehmoment | 50 Nm | 100 Nm | 200 Nm | 400 Nm | 600 Nm |
| Betriebszeit | 20S | 30S | 30S | 30S | 45S |
| Drehwinkel | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Motorleistung | 10W | 25W | 40W | 90W | 90W |
| Nennstrom | 0,24/0,15A | 0,57/0,30A | 0,63/0,35A | 1,12/0,64A | 1,18/0,67A |
| Gesamtgewicht | 3,0 kg | 5,0 kg | 5,5 kg | 9,5 kg | 10,0 kg |
| Eingangssignal | 4-20mADC,1-5VDC,2-10VDC | ||||
| Ausgangssignal | 4-20mADC | ||||
| Grundfehler | nicht mehr als ±1% | ||||
| Wiederholungsfehler | nicht mehr als 1% | ||||
| Totraum | 0,5 %-5,0 % einstellbar | ||||
| Dämpfungscharakteristik | 0 mal | ||||
| Wiederholungsfehler im Stellantrieb | ≤1% | ||||
| Isolationswiderstand | 100 MΩ/500 VDC | ||||
| Spannungsfestigkeitsklasse | 1500 VAC 1 Minute | ||||
| Schutzart | IP68 | ||||
| Explosionsschutzgrad | Exd II CT4Gb | ||||
| Installationswinkel | 360° in jedem Winkel | ||||
| Elektrische Schnittstelle |
2-M20*1,5 explosionsgeschützte Stecker, Kunden sollten entsprechende explosionsgeschützte Kabelverbinder installieren bei Verwendung gemäß dem ausgewählten Kabel. |
||||
| Umgebungstemperatur | -20 °C bis +60 °C | ||||
| Optionale Funktion | Überdrehmoment-Schutz/Entfeuchtungsheizung/Passivkontaktschalter | ||||
| Anmerkung | Alle anderen benötigten Eingangs- oder Ausgangssignale sind in der Bestellung anzugeben. | ||||
