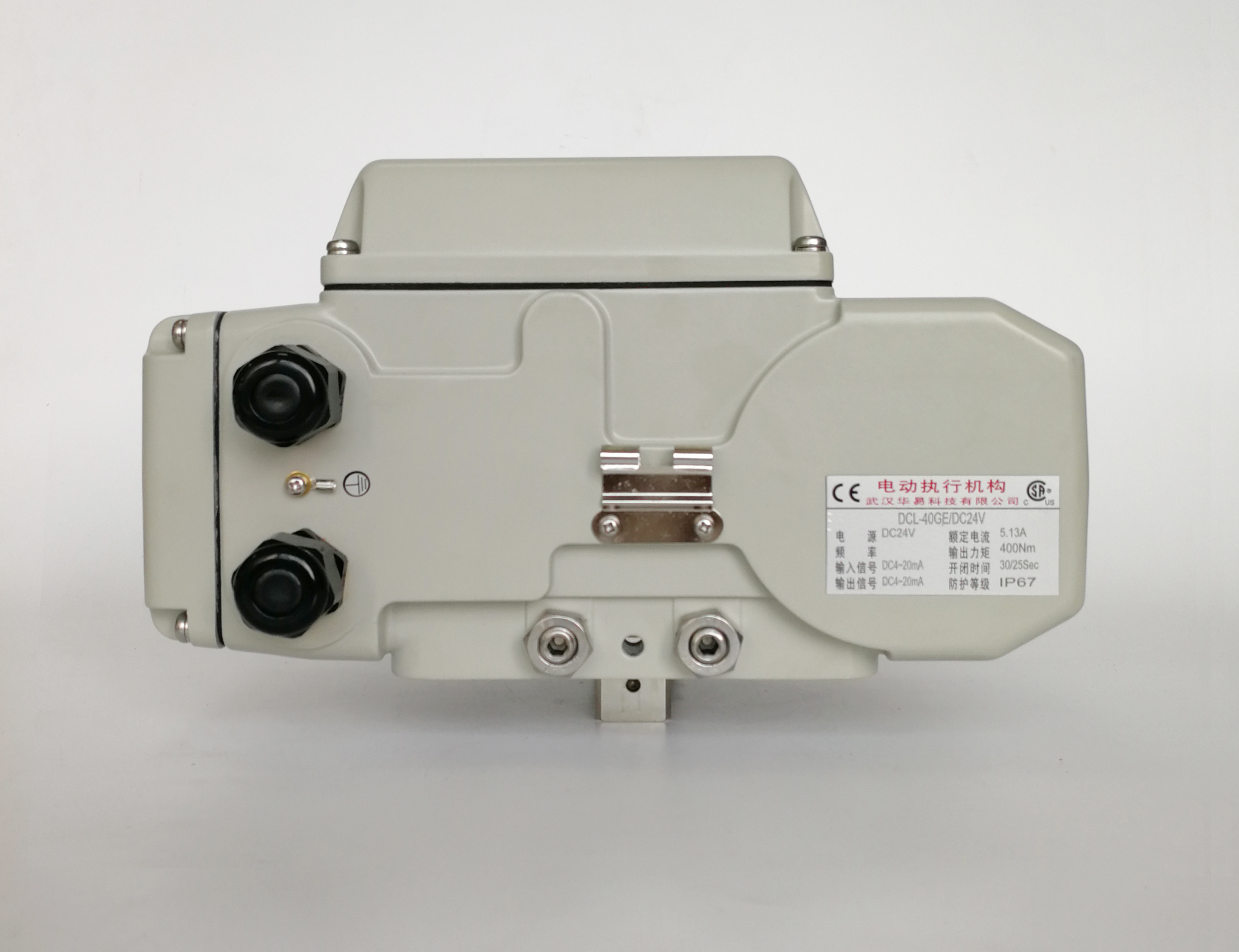

100Nm verstellbarer 360°-Motor-Drehaktuator 4~20mA IP67 24V DC

  • 100Nm Adjustable 360° 4~20mA IP67 24V DC Motorized Rotary Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Dies ist der Fall.
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 2000pcs/Monat

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Name DC Motorisierter Drehantriebsantrieb Besonderheit Thermischer Überlastschutz
Stromversorgung 24VDC Installationswinkel 360°
Motorleistung 30W/70W Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Typ Schwenkantrieb Wasserdicht Wetterdichtes elektrisches Aktoren IP67
Hervorheben

100 Nm Gleichspannungs-Rotationsantrieb

,

360° verstellbarer motorisierter Aktuator

,

IP67 wasserdichter Drehaktuator
Hinterlass eine Nachricht
Produkt-Beschreibung

Gleichstrommotorisierter Drehaktator mit Isolationsmotor der Klasse F / Schutz vor thermischer Überlast


Beschreibung

Alle elektrischen DCL-Aktoren sind mit speziell entwickelten Kupferlegierung-Wurm-Zahnrädern ausgestattet.Die Wurmgetriebe von DCL sind einstückige Gussstücke, die vollständig aus einer Bronzelegierung hergestellt wurden..
In elektrischen Aktoren ist der Wurm oder der Spur-Gang der letzten Stufe typischerweise das anfälligste Bauteil, das direkt an die Ausgangswelle angeschlossen ist und das maximale Drehmoment und die größte Reibung trägt.Das bedeutet, dass seine Haltbarkeit direkt die Lebensdauer des Aktoransatzes bestimmtUm diesen kritischen Punkt anzugehen, hat DCL ein größeres Wurmgerät mit einem erweiterten Radius entwickelt.Dieses Design reduziert effektiv die Kraft, die auf jedem Zahnrad unter der gleichen Drehmomentbelastung ausgeübt wird, und bietet in Kombination mit der Vollbronzlegierung eine außergewöhnliche Zuverlässigkeit und eine längere Lebensdauer.
Darüber hinaus wirkt sich der Getriebeverlauf sowohl auf das Getriebegeräusch als auch auf die mechanische Lebensdauer erheblich aus.DCL's Team für Lieferantenqualitätstechnik (SQE) führt eine strenge Qualitätskontrolle für alle Komponenten durch.Jede Gehäuseabdeckung, jedes Lager, jedes Gerät und jedes elektronische Teil wird vor der Lagerung gründlich untersucht.Gewährleistung einer gleichbleibenden Leistung und langfristiger Haltbarkeit für die gesamte Palette von elektrischen Gleichspannungsantriebssystemen.

Spezifikation:

Leistungsparameter


Typ DCL-10GE DCL-40GE
　 DC24V ± 10% DC24V ± 10%
Motorleistung 30 W 70 W
Maximalstrom 3.3A 1.8A 8.9A 6.6A
Aktionszeit 15S 30S 15S 30S
Ausgangsdrehmoment 0- Ich weiß.100Nm Optional 100 ¢400Nm Optional 100 ¢600Nm Optional
Gesamtgewicht 4.5 kg 9.5 kg
Eingangssignal 4- Ich weiß.20mADC
Ausgangssignal 4- Ich weiß.20mADC
Grundsätzlicher Fehler nicht mehr als ± 1%
Gegenseitiger Fehler Nicht mehr als 1%
Toter Raum 0.5 bis 5,0% verstellbar
Dämpfungsmerkmal 0 mal
Wiederholter Fehler im Aktor ≤1%
Drehwinkel 0- Ich weiß.900Einstellbar
Isolierungswiderstand 100MΩ/250VDC
Spannungsklasse widerstehen 500VAC 1 Minute
Schutzklasse IP67
Winkel der Montage 3600in jedem Winkel
Elektrische Schnittstelle Zwei G1/2 Wattdichte Kabelanschlüsse, eine für Stromleitung und eine für Signalleitung
Umgebungstemperatur - 25 Jahre.- Ich weiß.+55°C
Optionale Funktion Heizung/Passivkontaktschalter/Kuppelanzeiger



Eigenschaften

  • Betrieb in Vierteldrehmodulation mit 24VDC-Leistung
  • Drehmoment kann innerhalb eines bestimmten Bereichs genau eingestellt werden
  • Mehrfache Eingangssignale, die in einem intelligenten Steuerungspaket umschaltbar sind
  • Automatische Kalibrierung mit kontinuierlichem Ausgangsstandortüberwachungssignal als Standard
  • Schwere Leistung Gleichstrom-Bürstenlosmotor mit niedrigem Temperaturanstieg, längere Lebensdauer, bieten hohes Startdrehmoment und sehr geringe Trägheitskraft
  • Drehmomentprüfregelung und -schutz durch Strom
  • Wetterfest IP 67 robustes Gehäuse aus Aluminiumlegierung, Schutz vor Staub und Wasser
  • Alle Metallzüge mit sich selbst verriegelnden Wurmzügen
  • ISO 5211 Direktanlage
  • UL-Norm/CSA-Liste/CE-Kennzeichnung/RoHS-3-Konformität
