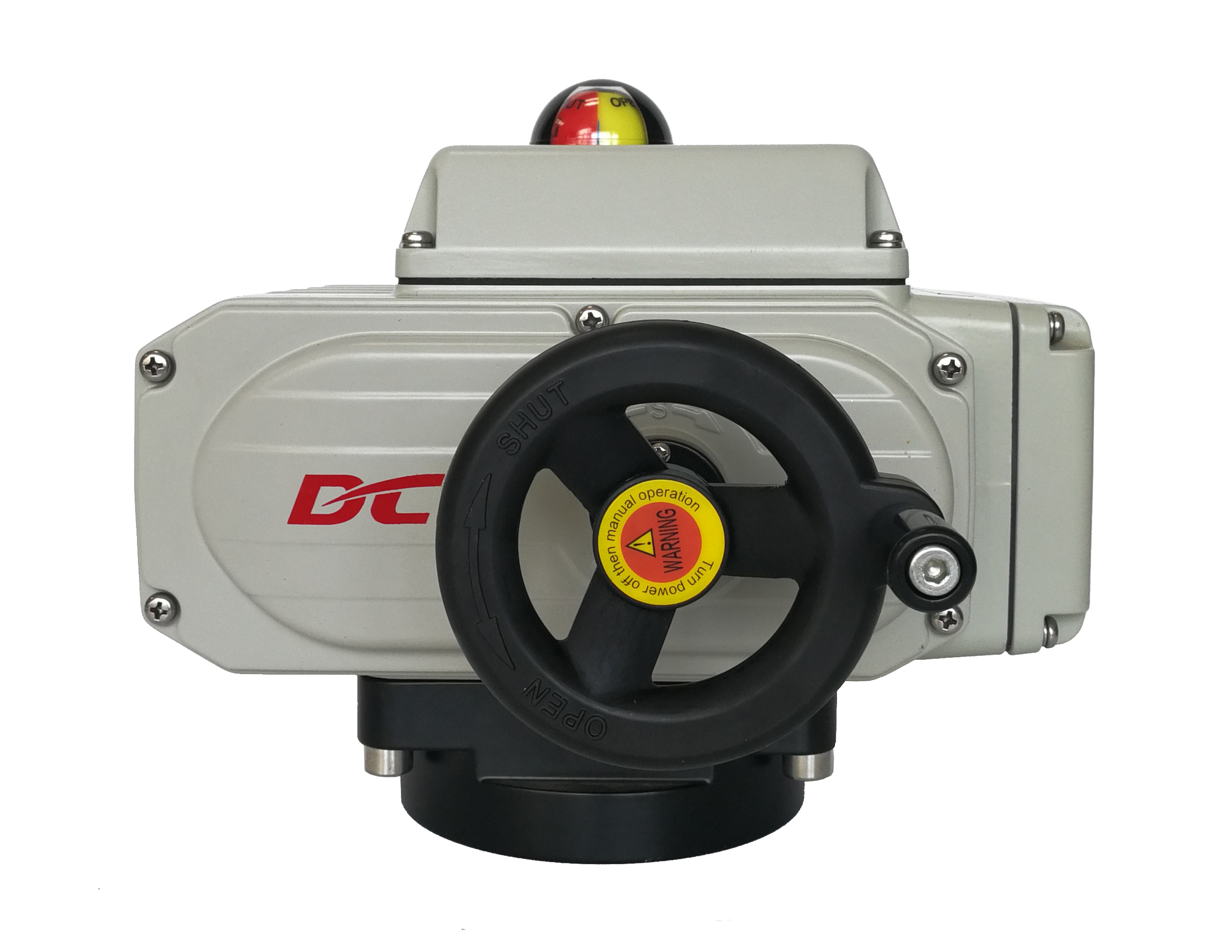

400Nm AC380V CSA 9,5kg Kompaktaktuator

Eigenschaften

• Viertelschaltbetrieb mit mechanischen Grenzwerten
• Robuste, IP67 wasserdichte, robuste Aluminiumgehäuse aus gegossenem Druckstoff/100%-Test unter Wasser
• Zwei Hilfsgrenzschalter zur Bestätigung der Ventilposition
• Anzeige der Ventilposition/flat oder konvex
• Manuelles Übersteuern/Handrad optional
• Elektronische Heizungskomponente für PTC, optional für Anti-Kondensation
• Schutz vor thermischer Überlastung Schwerlastmotor mit PTC-Überhitzschutz
• Selbstverriegelung Wurmgetriebe macht Aktor bleibt in seiner letzten Position, wenn die Leistung verlieren
• Der Drehmomentschutz ist optional für Aktoren mit einem Drehmoment von mehr als 100 Nm
• Lokaler Notstrom-Aus-Schaltfläche optional
• CSA-Zertifizierung nach UL-Norm/CE-Kennzeichnung

Beschreibung

Die DCL-Serien elektrischen Aktoren werden typischerweise zur Bedienung von Viertelschaltgeräten wie Schmetterlingsventilen, Kugelventilen, Dämpfern oder Schwungarmen verwendet.Der Motor treibt eine vollmetallene Getriebe an, deren Endstufe ein Wurmgetriebesatz ist.Die Ausgangswelle dreht sich um 90° und die internen Kammen aktivieren die Grenzschalter, um den Motor am Ende der Fahrt automatisch zu stoppen.Der Motor dreht sich in die entgegengesetzte Richtung, um die Leistung in die ursprüngliche Position zurückzuführen..

Alle DCL-Aktoren verwenden ein speziell formuliertes Wurmrad aus Kupferlegierung (Bronze), das als monolithische Einheit gegossen wird, nicht nur als Oberflächenbeschichtung.Verschleißfestigkeit, und allgemeine Haltbarkeit.

Bei herkömmlichen elektrischen Aktoren ist das Wurmgetriebe oder das Spurgetriebe der letzten Stufe das anfälligste Bauteil, da es am nächsten an der Ausgangsleistung liegt und daher das größte Drehmoment und die größte Reibung erträgt.Mit anderen Worten:, die Konstruktion und das Material des Wurmgeräts bestimmen entscheidend die Lebensdauer des Aktoren.

DCL verbessert die Langlebigkeit in zweierlei Hinsicht:

• Großradius- (Langarm-) Wurmradkonstruktion durch Erhöhung des Wirkungsradius wird bei einem gegebenen Drehmoment die Radialkraft auf den Zahnrädern verringert,so die Belastung pro Zahn verringert und Verschleiß und Müdigkeit reduziert.

• Die Verwendung eines vollständig aus Bronze (Kupferlegierung) gefertigten Wurmrads, nicht nur eines mit Plattierung, eliminiert die Gefahr von Verschleiß oder Abschlackung.gute Konformität bei Schiebeaufnahme, und ein stabiles Reibungsverhalten über eine lange Lebensdauer.

Die Kombination aus einem großen Durchmesser, einem Vollbronz-Wurmrad “mit einer ordnungsgemäß gehärteten und präzise behandelten Wurmwelle “ liefert eine zuverlässige, langlebige,Geräuscharme Übertragung mit deutlich verlängertem Lebenszyklus im Vergleich zu Aktoren mit plattiertem oder unterdimensioniertem Getriebe.

Spezifikation
