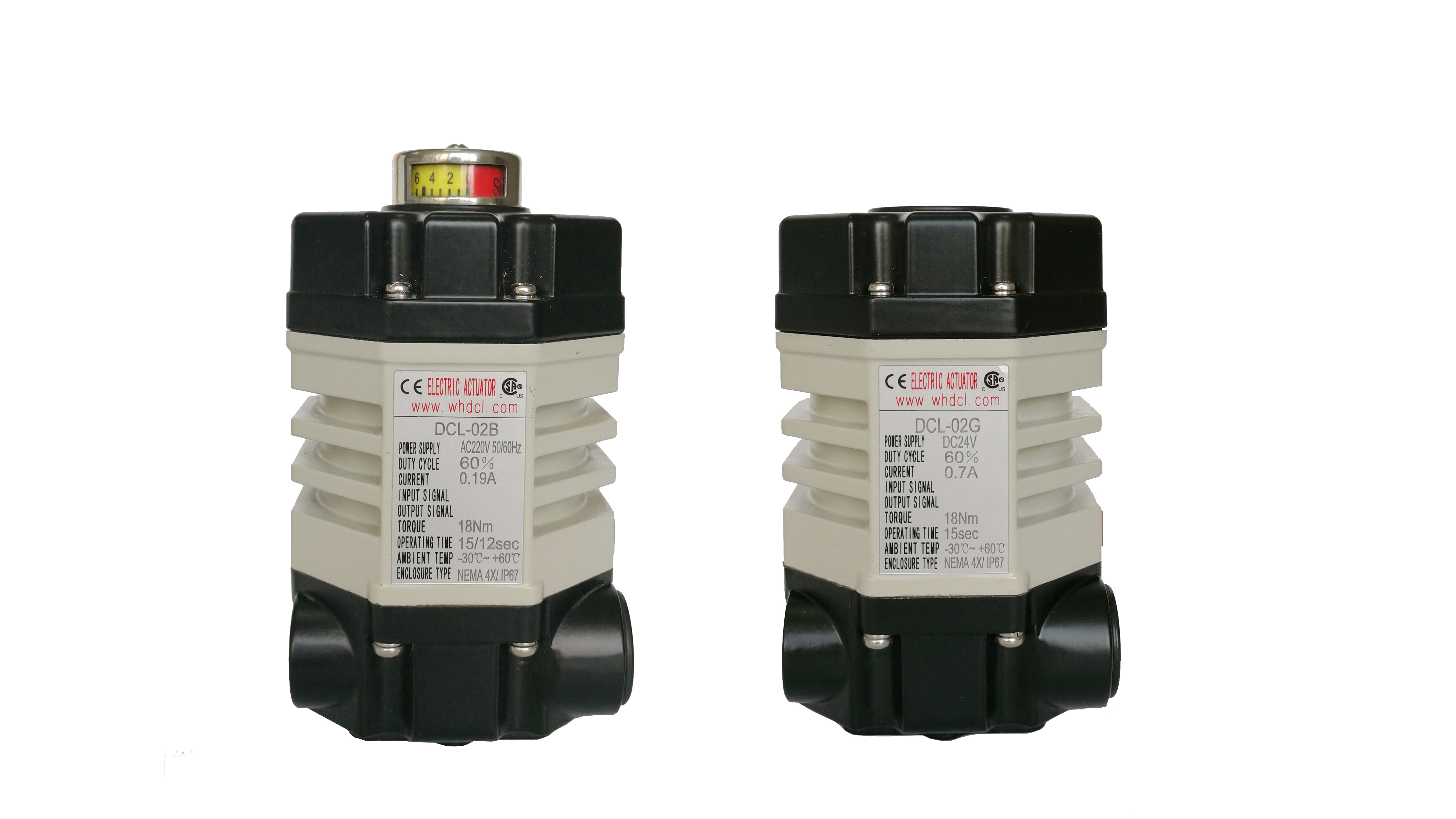

IP67 Super Torque Miniatur-Ventilaktuator 15S 18Nm DC24V

  • IP67 Super Torque Miniature 15S 18Nm DC24V Valve Actuator
  • IP67 Super Torque Miniature 15S 18Nm DC24V Valve Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL-02B
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standardzeit/Drehmoment 15s/18nm Optionale Zeit/Drehmoment 7s/9nm 60s/18nm
Gesamtgewicht 1,2 kg Stromversorgung 24 VAC/110 VAC/220 VAC
Motorleistung 6W Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Installationswinkel 360° Schutzgrad IP67 Nema4/4x
Hervorheben

IP67 Wasserdichtes Ventil-Aktor

,

15S 18Nm kompakter Aktuator

,

DC24V Miniatur-Drehmomentaktuator
Hinterlass eine Nachricht
Produkt-Beschreibung
Kompakter Elektrostellantrieb mit Superdrehmoment und zwei Hilfsendschaltern
Beschreibung

Kompaktaktuatoren DCL-02B sind für Ventile oder Schwenkarme mit einem vollen Drehbereich von bis zu 90° ausgelegt. Der Motor wird präzise durch interne Nocken und Endschalter gesteuert und verfügt über zwei zusätzliche passive Hilfsschalter zur zuverlässigen Positionsbestätigung.

Sein einzigartiges, ultrakompaktes Design beinhaltet ein Schneckengetriebe im Endstadium, um eine robuste Selbstverriegelung zu gewährleisten. DCL bietet umfassende Kundendienstleistungen, einschließlich kundenspezifischer Schaltpläne und einer voreingestellten Mittelstellung (ideal für Anwendungen wie T-Typ 3-Wege-Kugelhähne). Alle Einheiten werden streng geprüft und CSA-zertifiziert, um UL- und CSA-Normen zu erfüllen.

Spezifikation
Leistungsparameter

 DCL-02 DCL-MZZ (Mehrere Umdrehungen)
DC24V AC24V AC110V AC220V
Typ DCL-02 DCL-MZZ(Mehrere Umdrehungen)
Leistung DC24V AC24V AC110V AC220V DC24V
Motorleistung 8W 6W 6W 6W 20W
Nennstrom 0,7A 1,3A 0,3A 0,15A 1,1A
Standardzeit/Drehmoment 15S/18Nm 18Nm
Optionale Zeit/Drehmoment 7S/9Nm 60S/18Nm 　
Drehwinkel oder Umdrehungen 0～900 3 U/min
Verfügbare Steuerkreise Typ G Typ A,B Typ A,B ,E , 　
Gesamtgewicht 1,2kg
Isolationswiderstand 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Spannungsfestigkeitsklasse 500VAC 1 Minute 1500VAC 1 Minute 500VAC 1 Minute
Schutzart IP67
Einbauwinkel 3600 in jedem Winkel
Elektrische Schnittstelle 7-adriges Kabel für den Anschluss
Umgebungstemperatur -25～+55℃
Sicherung 2A 3A 1A 1A 2A
Merkmale
  • Vierteldrehungsbetrieb
  • Zwei Hilfsendschalter zur Bestätigung der Ventilposition
  • Hartes, hochdruckgegossenes Aluminiumgehäuse mit wetterfester IP67- und NEMA 4X-Zertifizierung
  • Nicht belüfteter Motor mit hohem Anlaufmoment und geringer Trägheitskraft
  • Vollmetall-Selbstverriegelungsgetriebe, bleibt in der letzten bekannten Position bei Stromausfall
  • Ventilpositionsanzeige/flache oder konvexe Anzeige verfügbar
  • Manuelle Übersteuerung
  • Standard-ISO5211-Direktmontage
  • CSA-zertifiziert nach UL 429 und CSA C22.2, CE-Kennzeichnung

IP67 Super Torque Miniatur-Ventilaktuator 15S 18Nm DC24V 0

IP67 Super Torque Miniatur-Ventilaktuator 15S 18Nm DC24V 1

Umbauten:

IP67-wasserdichtes Kompakt-Aktor

DCL-Kompaktantrieb

ISO 5211 Kompakter Aktor
