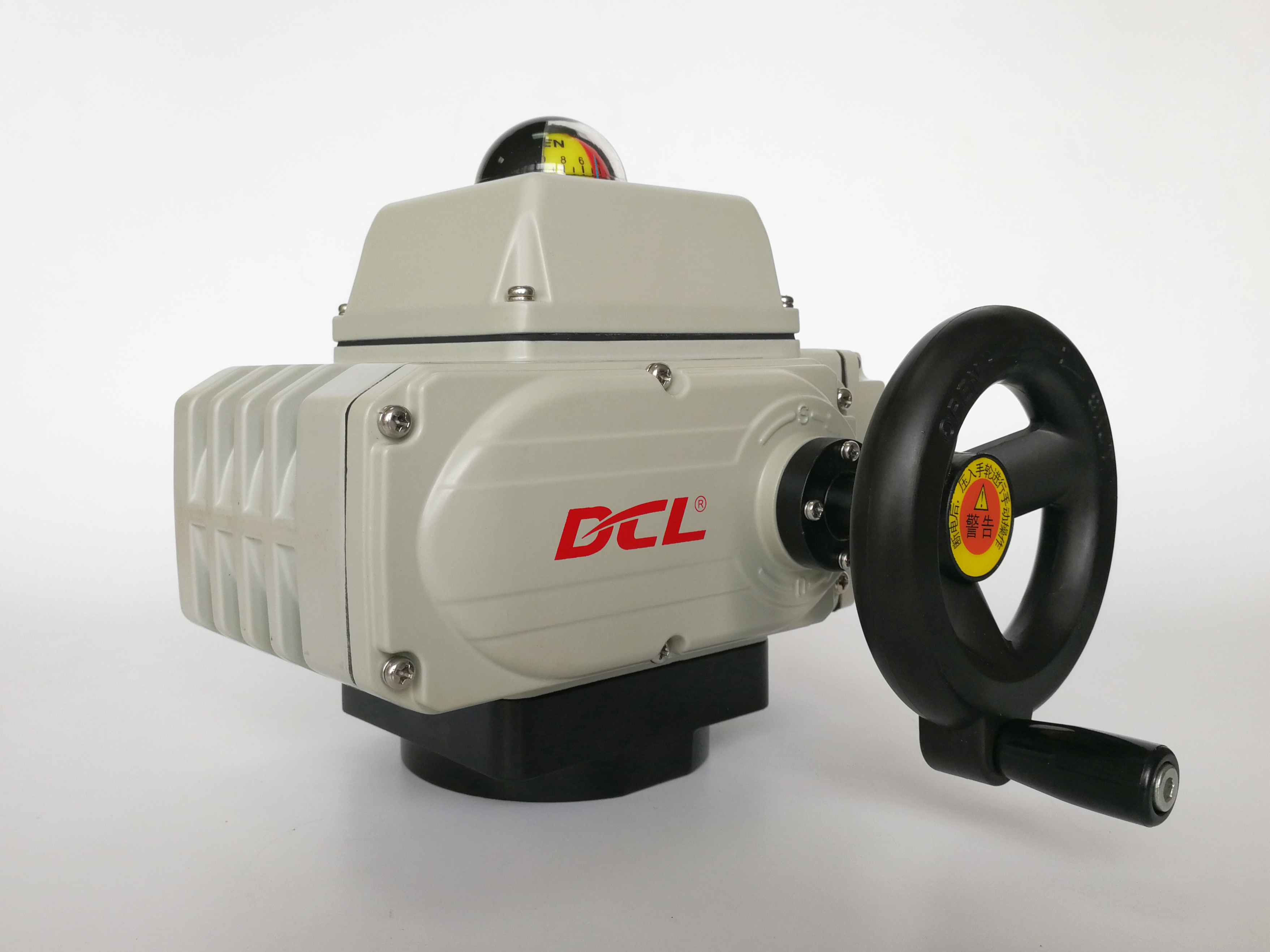

30S 100Nm AC220V CSA Kompaktbetrieb

  • 30S 100Nm AC220V CSA Compact Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Dies gilt auch für die in Anhang I der Verordnung (EU) Nr. 528/2012 genannten Fahrzeuge.
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 2000pcs/Monat
Produktdetails
Standardzeit/Drehmoment 30S bis 75S/100Nm bis 2500Nm/885in.lbs bis 22125in.lbs Installationswinkel 360°
Gesamtgewicht 4,5 kg bis 20 kg Motorleistung 15W bis 140W
Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Schutzgrad IP67 Nema4/4x
Stromversorgung 24 VAC/110VAV/220 VAC
Hervorheben

Kompakter Aktor 30S mit Drehmoment von 100 Nm

,

Kompakter AC220V-Aktor mit CSA-Zertifizierung

,

Kompakter Aktor mit hohem Drehmoment
Hinterlass eine Nachricht
Produkt-Beschreibung

Thermisches Überlastschutz-Kompaktaktuator / Überdrehschutz optional

Merkmale

  • Vierteldrehungsbetrieb mit mechanischen Endanschlägen
  • Robustes, wasserdichtes IP67-Gehäuse aus Aluminiumdruckguss / 100% Unterwassertest
  • Zwei Hilfsendschalter zur Bestätigung der Ventilposition
  • Visuelle Anzeige der Ventilposition / flach oder konvex
  • Manuelle Überbrückung / Handrad optional
  • PTC-Heizelement optional zur Kondensationsvermeidung
  • Schwerlastmotor mit thermischem Überlastschutz und PTC-Überhitzungsschutz
  • Selbsthemmendes Schneckengetriebe hält den Aktuator bei Stromausfall in seiner letzten Position
  • Überdrehschutz ist optional für Aktuatoren mit einem Drehmoment größer als 100 Nm
  • Lokaler Not-Aus-Schalter optional
  • CSA-zertifiziert nach UL-Standard / CE-Kennzeichnung

Beschreibung

DCL General-Serie Aktuatoren: Entwickelt für Langlebigkeit

DCL Elektroschaltantriebe sind für den hochpräzisen Betrieb von Vierteldrehvorrichtungen konzipiert, einschließlich Absperrklappen, Kugelhähne und Dämpfer. Das Kerngetriebe verfügt über ein robustes Vollmetallgetriebe angetrieben von einem reversierenden Motor, mit einem präzisionsgefertigten Schneckengetriebe als Endstufe.

Da das Endstufengebiet aufgrund konzentrierter Drehmomente und Reibung als die anfälligste Komponente gilt, hat DCL die Langlebigkeit durch zwei entscheidende Innovationen optimiert:

  • Hochfeste monolithische Bronzelegierung: Im Gegensatz zu Standardzahnrädern, die nur oberflächenbeschichtet sind, verwendet DCL ein massives, gegossenes Kupferlegierungs- (Bronze-) Schneckenrad. Dies eliminiert das Risiko von Ablösungen der Beschichtung und gewährleistet eine überlegene Verschleißfestigkeit und stabile Reibungsleistung über Millionen von Zyklen.

  • Verbesserte Radiusgeometrie (Langarm): Durch Erhöhung des effektiven Radius des Schneckenrades reduziert DCL die Radialkraft, die auf einzelne Zahnradzähne bei einem gegebenen Drehmoment ausgeübt wird. Dieses Design mit geringer Zahnbelastung minimiert Ermüdung und mechanischen Verschleiß erheblich.

Die Synergie unseres Bronze-Rades mit großem Durchmesser und einer präzisionsgehärteten Schneckenwelle liefert ein langlebiges, geräuscharmes und wartungsfreies Getriebesystem, das herkömmliche Alternativen bei weitem übertrifft.

Spezifikation

Aktuatortyp Standardzeit/Drehmoment Optionale Zeit/Drehmoment Drehwinkel (Max. Bereich) Gesamtgewicht Stromversorgung Ausgewählter Steuerkreis
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° verstellbar 1,2 kg DC24V/AC24V AC110V/AC220V Typen A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° verstellbar 2,5 kg DC24V/AC24V AC110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° verstellbar 4,5 kg DC24V/AC24V AC110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° verstellbar 9 kg DC24V/AC24V AC110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9,5 kg
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° verstellbar 19 kg AC110V/AC220V/AC380V Typen A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19,5 kg
DCL-250 75S/2500Nm
20 kg
Leistungsparameterliste des Einstelltyps (Typ E)
DCL-MZZ 18Nm
3U/min 1,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° verstellbar 4,5 kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9,5 kg
