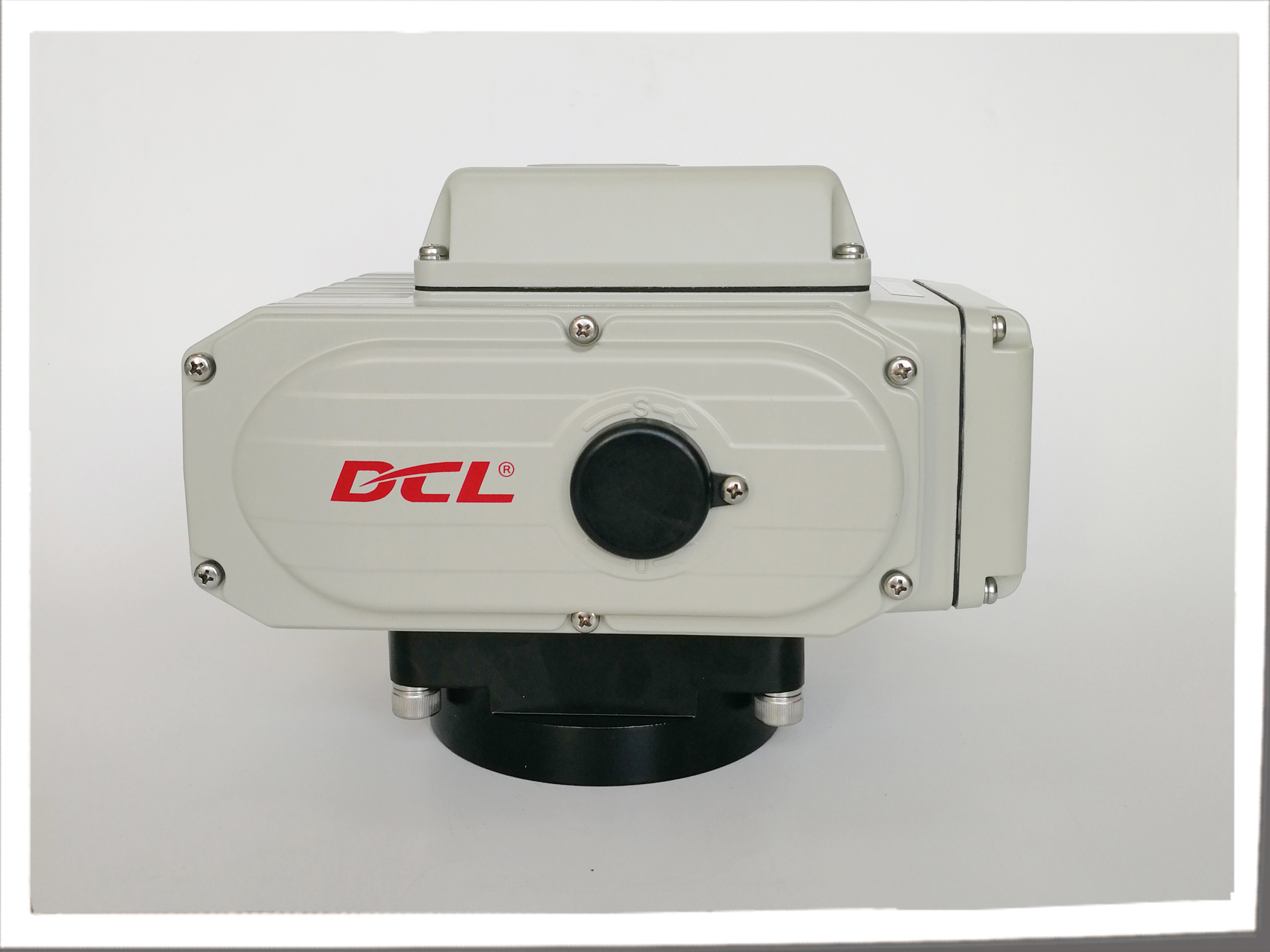

Vierteldrehungs-Motorstellantrieb für Ventile mit 4-20mA-Signal, intermittierender Betrieb

  • Quarter Turn 4-20mADC Intermittent Motorized Valve Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Modell DCL E
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standardzeit/Drehmoment 20s bis 75s/50 nm bis 2500 nm/442in.lbs bis 22125in.lbs Installationswinkel 360°
Eingangssignal 4-20MADC/1-5VDC/2-10VDC Ausgangssignal 4-20madc
Stromversorgung 24 VAC/110VAV/220 VAC Gesamtgewicht 2,5 kg bis 20 kg
Motorleistung 10W bis 140W Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Schutzgrad IP67 Nema4/4x
Hervorheben

Motorischer Stellantrieb für Ventile mit 4-20mA-Signal

,

Viertelschaltvorrichtung mit Garantie

,

Ventilstellantrieb für intermittierenden Betrieb
Hinterlass eine Nachricht
Produkt-Beschreibung
S4-Schaltbetrieb Vierteldrehantrieb mit 1200 Betriebsvorgängen/Stunde

DCL-05E~250E Parameter.pdf

Beschreibung

DCL Stellglieder mit Regelung: Entwickelt für hochpräzise Dauerbelastung

DCL Stellglieder mit Regelung sind konzipiert für S4-Schaltbetrieb mit periodischer Belastung. In Umgebungen mit hoher Präzision wie chemische Verarbeitung und Lebensmittel & Getränke, wo die Durchflussregelung ständige Anpassung erfordert, ist die Anlauffrequenz des Stellglieds außergewöhnlich hoch.

Im Gegensatz zu Standardkonstruktionen, bei denen häufige Starts zu schneller Wärmeentwicklung und thermischer Abschaltung führen, verfügen DCL Stellglieder über proprietäre Hochmomentmotoren, die für thermische Effizienz optimiert sind. Durch Minimierung der Auswirkungen des Anlaufstroms gewährleisten wir einen stabilen Betrieb, ohne Überhitzungsschutzschalter auszulösen oder die Gehäusetemperatur zu beeinträchtigen. Unsere Stellglieder erreichen branchenführende 1.200 Starts pro Stunde, was die Zuverlässigkeit bietet, die für die anspruchsvollsten Regelkreise erforderlich ist. Rigoros getestet und CSA-zertifiziert, um sowohl UL- als auch CSA-Standards zu erfüllen.

Typ DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Stromversorgung AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Ausgangsdrehmoment 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm
Anlaufzeit 20S 30S 30S 30S 45S 30S 48S 75S
Drehwinkel 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motorleistung 10W 25W 40W 90W 90W 120W 140W 140W
Nennstrom 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Gesamtgewicht 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Eingangssignal 4-20mADC,1-5VDC,2-10VDC
Ausgangssignal 4-20mADC
Grundfehler nicht mehr als ±1%
Reziproker Fehler nicht mehr als 1%
Totzone 0,5%-5,0% einstellbar
Dämpfungscharakteristik 0 mal
Wiederholfehler im Stellglied ≤1%
Isolationswiderstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Prüfspannung Klasse AC24V:500VAC 1Minute AC110/220V:1500VAC 1Minute
Schutzart IP67
Einbauwinkel 360°in beliebiger Lage
Elektrische Schnittstelle Zwei wasserdichte G1/2-Kabelverschraubungen, eine für die Stromleitung und eine für die Signalleitung
Umgebungstemperatur -20℃~+55℃
Optionale Funktion Überdrehmomentschutz/Entfeuchtungsheizung/Passivkontaktschalter/Kuppelanzeige/Griff
Hinweis Jedes andere benötigte Ein- oder Ausgangssignal bitte bei der Bestellung angeben.
Merkmale
  • Vierteldrehbewegung mit Regelung über 4-20mA/1-5V/2-10V Eingangssignal
  • Die Stellgliedausgangsposition ist proportional zum Eingangssignal
  • Intelligenter, vollständig vergossener Steuerblock im Stellglied integriert
  • Bis zu 1200 Starts pro Stunde und über 200.000 Starts mit voller Nennlast getestet
  • IP 67 und Typ 4X Hartguss-Aluminiumlegierungsgehäuse mit NBR-Dichtung
  • Ausgang 4-20mA Signal für Ventilposition
  • Manuelle Übersteuerung
  • CSA-zertifiziert nach UL 429 und CSA C22.2/CE-Kennzeichnung
