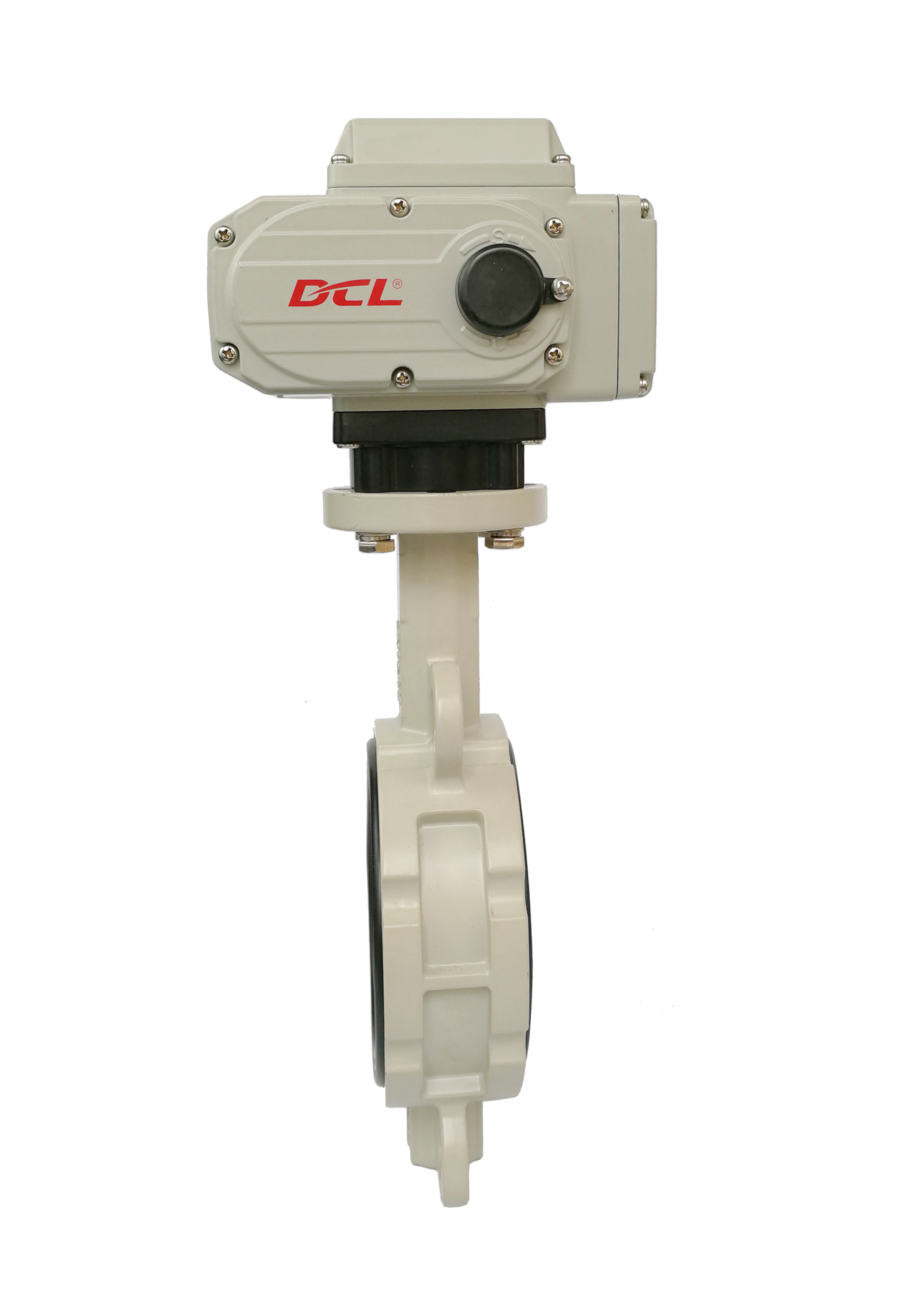

Kompakter 25W 30S 100Nm explosionsgeschützter elektrischer Stellantrieb

  • Compact 25W 30S 100Nm Explosion Proof Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Modell DCL E
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standarddrehmoment 50 nm bis 2500 nm/442in.lbs bis 22125in.lbs Standardzeit 20s bis 75s
Eingangssignal 4-20MADC/1-5VDC/2-10VDC Ausgangssignal 4-20madc
Stromversorgung 24 VAC/110VAV/220 VAC/380 VAC Motorleistung 6W bis 140W
Schutzgrad IP67 Nema4/4x Gesamtgewicht 1,2 kg bis 20 kg
Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Installationswinkel 360°
Hervorheben

Kompakter explosionsgeschützter elektrischer Stellantrieb

,

Kompakter 25W 30S intelligenter elektrischer Stellantrieb

,

100 Nm Explosionssicherheit
Hinterlass eine Nachricht
Produkt-Beschreibung
Eigenschaften
  • 1/4 Drehbetrieb mit Selbstverriegelung
  • 640 Stunden Dauerbetriebstests bei 85°C und 85% Luftfeuchtigkeit.
  • Automatisches Kugelventil und Schmetterlingsventil zur Einstellung oder Abschaltung des Durchflusses
  • Einrichtungshilfe ist optional.
  • Induktionsmotor der Isolationsklasse F mit Überhitzungsschutz
  • Hochleistungs-EMK mit EFT, ESD und Hochspannungsspannung für das Kontrollpaket
  • Handverbindung, die entkoppelt werden kann
  • Mehr als 10000-mal vollständiger Lebenszyklus bei voller Nennlast
  • Schwerlastmotor mit thermischem Überlastschutz
  • Kompakte Größe für den Grenzraum mit wetterfestem Gehäuse aus Aluminiumlegierung des Typs 4X
  • Selbstverriegelnde Wurmgetriebe ohne zusätzliche Bremse
  • CSA-Liste/UL-Konformität/CE-Kennzeichnung/RoHS 3.0-Prüfung
  • Standard ISO 5211 Montage von Mehrflanschventilen
Beschreibung

DCL-kompakte elektrische Aktoren werden am häufigsten im Bereich HVAC mit Schmetterlingsventil eingesetzt.Luftvolumen der Klimaanlage, Wasserfluss, Kondensatfluss und hydraulisches Gleichgewicht usw. Manchmal ist das Öffnen des Deckels zur Verkabelung und Einstellung für den Kunden unvermeidlich.Eine thermostatisch gesteuerte Heizung ist für feuchte Umgebungen mit einem großen Tag/Nacht Temperaturunterschied erforderlich.

Ein patentiertes Einweg-Atemschutzgerät verhindert wiederholte Kondensation, nachdem die Heizung ausgeschaltet wurde.Da es nur Wassermolekülen von innen nach außen des Aktoransatzes ermöglicht, ist eine Umkehrbewegung nicht möglich.Der Antrieb ist somit vollkommen vor Kondensationsschäden geschützt.

Spezifikation
Typ Die in Absatz 1 genannten Anforderungen gelten nicht. DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Macht Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 genannten Angaben sind zu beachten. Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Ausgangsdrehmoment 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 2000 Nm 3000 Nm
Schauspielzeit 20S 30S 30S 30S 45S 30S 90S 110S
Drehwinkel 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90°
Motorleistung 10 W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Nennstrom 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0,57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Gesamtgewicht 2.5 kg 4.5 kg 9 kg 9.5 kg 10 kg 19 kg 19.5 kg 20 kg
Eingangssignal 4-20mADC, 1-5VDC, 2-10VDC
Ausgabe Singal 4-20mADC
Grundsätzlicher Fehler nicht mehr als ± 1%
Gegenseitiger Fehler nicht mehr als 1%
Toter Raum 00,5% bis 5,0% verstellbar
Dämpfungsmerkmal 0 mal
Wiederholter Fehler im Aktor ≤ 1%
Isolierungswiderstand Die Leistung wird durch die Anpassung an die Leistungsanforderung des Herstellers ermittelt.
Spannungsklasse widerstehen AC24V:500VAC 1 Minute AC110/220V:1500VAC 1 Minute
Schutzklasse IP67
Winkel der Montage 360° in jedem Winkel
Elektrische Schnittstelle Zwei G1/2 Wattdichte Kabelanschlüsse, eine für Stromleitung und eine für Signalleitung
Umgebungstemperatur -20°C bis +55°C
Optionale Funktion Überdrehmomentschutz/Entfeuchtungsheizung/Passivkontaktschalter/Kuppelanzeiger/Handgriff
Anmerkung Alle sonstigen erforderlichen Eingangs- oder Ausgangssignale sind in der Bestellung anzugeben.
