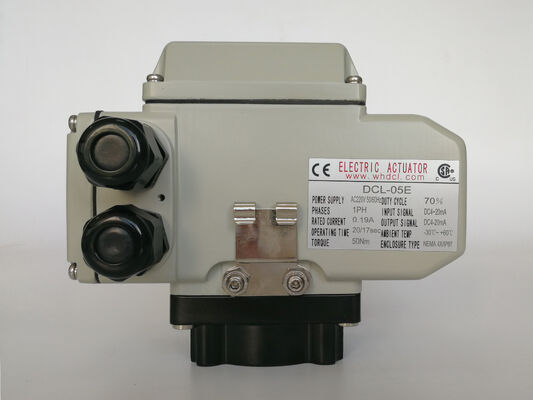

Vierteldrehungs-CSA/CE 4-20mA 50Nm 20S intelligenter elektrischer Stellantrieb

  • Quarter Turn CSA/CE 4-20mADC 50Nm 20S Smart Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Alle elektrischen Aktoren des Modulationstyps (außer DCL-02E)
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standardzeit/Drehmoment 15s bis 75s/18 nm bis 2500 nm/160in.lbs bis 22125in.lbs Installationswinkel 360°
Eingangssignal 4-20 mA oder 2-10 V / 1-5V optional Ausgangssignal 4-20mA
Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Gesamtgewicht 2,5 kg bis 20 kg
Motorleistung 10W bis 140W Schutzgrad IP67 Nema4/4x
Stromversorgung 24 VAC/110VAV/220 VAC/380 VAC
Hervorheben

Intelligenter elektrischer Stellantrieb für Vierteldrehungen

,

CSA/CE intelligenter elektrischer Stellantrieb

,

4-20mA elektrischer Stellantrieb
Hinterlass eine Nachricht
Produkt-Beschreibung
Intelligenter elektrischer Stellantrieb mit verschiedenen Eingangssignalen / 4-20-mA- und 2-10-V-Eingang umschaltbar

DCL-05E~250E Parameter.pdf

Beschreibung

Der modulierende elektrische Stellantrieb DCL ist mit einem intelligenten, kompakten Controller ausgestattet, der zwei Eingangssignaloptionen unterstützt, um unterschiedlichen Anwendungsanforderungen gerecht zu werden. Standardkonfigurationen umfassen4–20 mA oder 2–10 V, mit besonderen Optionen von4–20 mA oder 1–5 Vauf Anfrage erhältlich.

In Branchen, in denen mehrere Signalstandards nebeneinander existieren oder Systemaktualisierungen erforderlich sind, kann der DCL-Smart-Modulationsaktor direkt ausgetauscht werden, ohne das vorhandene Steuerungssystem zu ändern – was die Aktualisierungskosten und Ausfallzeiten erheblich reduziert.

Alle verstellbaren Stellantriebe werden strengen Tests und Zertifizierungen unterzogenCSAin Übereinstimmung mitUL/CSA-Standards, und vonSGSin Übereinstimmung mitCE-Normen.

Es sind auch brandsichere Elektroantriebe mit modulierender Funktion erhältlich.

Spezifikation
Typ DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Leistung AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Ausgangsdrehmoment 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 2000 Nm 3000 Nm
Schauspielzeit 20er Jahre 30S 30S 30S 45S 30S 90er Jahre 110S
Wendewinkel 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motorleistung 10W 25W 40W 90W 90W 120W 140W 140W
Nennstrom 1,50/0,24/0,16A 2,12/0,57/0,35A 3,65/0,65/0,37A 6,80/1,12/0,57A 6,80/1,18/0,60A 1,93/0,94A 1,75/0,96A 1,75/0,98A
Gesamtgewicht 2,5 kg 4,5 kg 9kg 9,5 kg 10kg 19kg 19,5 kg 20kg
Eingangssignal 4–20 mA DC, 1–5 V DC, 2–10 V DC
Ausgangssignal 4–20 mA DC
Grundlegender Fehler nicht mehr als ±1 %
Reziproker Fehler nicht mehr als 1 %
Toter Raum 0,5 % - 5,0 % einstellbar
Dämpfungscharakteristik 0 Mal
Wiederholter Fehler im Aktuator ≤1 %
Isolationswiderstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Spannungsfestigkeitsklasse AC24V: 500VAC 1 Minute AC110/220V: 1500VAC 1 Minute
Schutzklasse IP67
Installationswinkel 360° in jedem Winkel
Elektrische Schnittstelle Zwei wasserdichte G1/2-Kabelanschlüsse, einer für die Stromleitung und einer für die Signalleitung
Umgebungstemperatur -20℃~+55℃
Optionale Funktion Überdrehschutz/Entfeuchtungsheizung/Passivkontaktschalter/Kuppelanzeige/Griff
Bemerkung Alle anderen benötigten Eingangs- oder Ausgangssignale geben Sie bitte bei der Bestellung an.
Merkmale
  • Vierteldrehung mit proportional zum Eingangssteuersignal, mechanischen Begrenzungen
  • Automatische Kalibrierung mit kontinuierlich ausgegebenem Positionsüberwachungssignal als Standard
  • Mehrere Eingangssignale in einem intelligenten Steuerpaket umschaltbar
  • Wasserdichtes IP67- und NEMA 4X-Gehäuse aus Aluminiumlegierung mit 100 % Unterwassertests
  • Vollständig vergossener Controller im Kunstharz-Kunststoffgehäuse, beständig gegen Vibrationen und Feuchtigkeit
  • Stabiler Betrieb bei besonders hohen/niedrigen Temperaturen und hoher Luftfeuchtigkeit
  • Ganzmetallgetriebe mit selbsthemmendem Schneckengetriebe
  • CSA-gelistet/UL-konform/CE-gekennzeichnet/RoHS 3.0-geprüft
Vierteldrehungs-CSA/CE 4-20mA 50Nm 20S intelligenter elektrischer Stellantrieb 0 Vierteldrehungs-CSA/CE 4-20mA 50Nm 20S intelligenter elektrischer Stellantrieb 1
