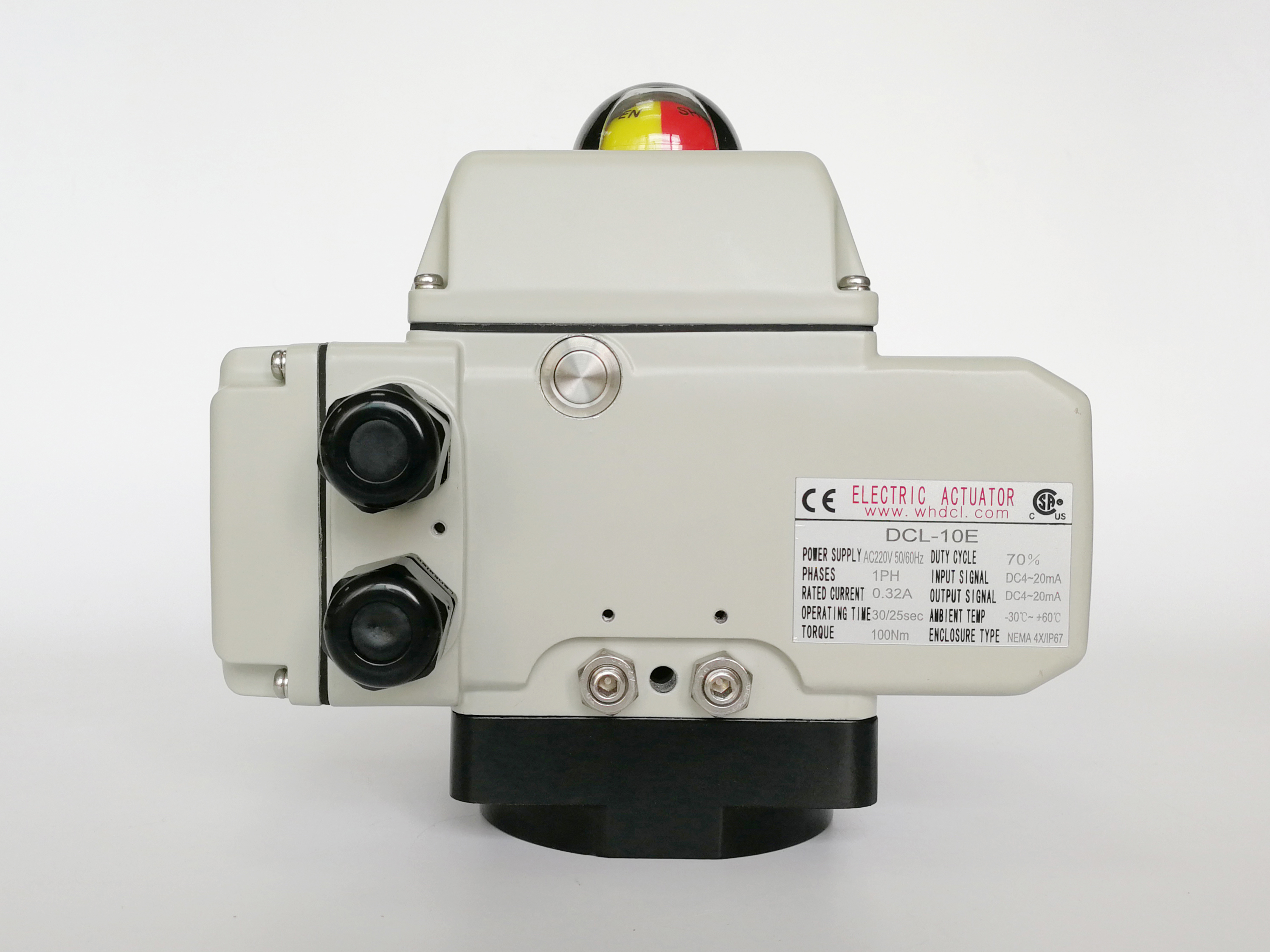

Brennstoffschmetterlingsventil 0~90° Einstellbarer intelligenter elektrischer Aktor

  • Burner Fuel Butterfly Valve 0~90°Adjustable Smart Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Modell DCL E/GE
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standardzeit/Drehmoment 15s bis 75s/18 nm bis 2500 nm/160in.lbs bis 22125in.lbs Installationswinkel 360°
Eingangssignal 4-20 mA oder 2-10 V / 1-5V optional Ausgangssignal 4-20mA
Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Gesamtgewicht 2,5 kg bis 20 kg
Motorleistung 10W bis 140W Schutzgrad IP67 Nema4/4x
Stromversorgung 24 VAC/110VAV/220 VAC/24VDC
Hervorheben

Smart-Elektro-Aktor-Schmetterlingsventil

,

mit einem Brennstoffventil für den Brenner

,

90° elektrische Ventile
Hinterlass eine Nachricht
Produkt-Beschreibung

Brennerkraftstoffsteuerung mit intelligenter elektrischer Stellvorrichtung/Widerstand gegen elektromagnetische Störungen

Merkmale

  • 90°-Drehung mit proportionalem Steuersignal
  • Modulierender Typ für Proportionalregelung mit 4-20mA/1-5V/2-10V Eingangssignal
  • Selbstkalibrierend mit kontinuierlichem Ausgangspositionsüberwachungssignal als Standard
  • Mechanischer Überdrehmomentschutz optional
  • Wasserdichtes IP67 und NEMA 4X Aluminiumgehäuse mit 100% Unterwassertests
  • Weltweit führende EMV, 100% bestandene EFT-, ESD- und Überspannungstests
  • Stabiler Betrieb bei extrem hohen/niedrigen Temperaturen mit hoher Luftfeuchtigkeit
  • Hartguss-Aluminiumlegierungsgehäuse mit Pulverbeschichtung zur Korrosionsbeständigkeit
  • Vollmetall-Getriebe mit selbstsperrendem Schneckengetriebe
  • CSA-gelistet/UL-konform/CE-gekennzeichnet/RoHS 3.0 getestet
  • Visuelle Ventilstellungsanzeige

Beschreibung

Kleine DCL-Modulierstellwerke werden häufig in Verbrennungssystemen, insbesondere für Brenner, sowohl in China als auch in den USA eingesetzt. Die Stellwerke werden am Kraftstoffzufuhrkanal/-rohr zur Flammensteuerung oder am Lüftungsventil zur Temperaturregelung installiert. Da der Kessel immer bei sehr hohen Temperaturen betrieben wird und starke elektromagnetische Störungen in der Umgebung auftreten, muss das Stellwerk sehr rauen Bedingungen standhalten.

Obwohl die Steuerung sehr klein ist, erfüllt ihr elektrischer Kriechabstand den UL-Standard. Sie hält einem Überspannungstest von 2500 V, einem EFT-Test von 4000 V und einem ESD-Test von 4000 V stand, um eine weltweit führende EMV-Leistung zu gewährleisten. Darüber hinaus hat sie den 85/85-Test bestanden, bei dem sie über 600 Stunden lang kontinuierlich bei 85 °C und 85 % Luftfeuchtigkeit arbeitet. Daher beliefert sie die beiden führenden Klimatechnikunternehmen Gree und Midea in China sowie einige weltweit bekannte Marken wie McQuay, Danfoss, Dunham-Bush usw.

Spezifikation

Stellwerkstyp Standardzeit/Drehmoment Optionale Zeit/Drehmoment Drehwinkel (Max. Bereich) Gesamtgewicht Stromversorgung Ausgewählter Steuerkreis
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° verstellbar 1,2 kg DC24V/AC24V AV110V/AC220V Typen A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° verstellbar 2,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° verstellbar 4,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° verstellbar 9 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9,5 kg
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° verstellbar 19 kg AV110V/AC220V/AC380V Typen A/B/C/D/E/F/H
DCL-200 90S/2000Nm
19,5 kg
DCL-300 110S/3000Nm
20 kg
Leistungsparameterliste des Stellwerks vom Typ E (Modulierend)
DCL-MZZ 18Nm
3r 1,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° verstellbar 4,5 kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9,5 kg
