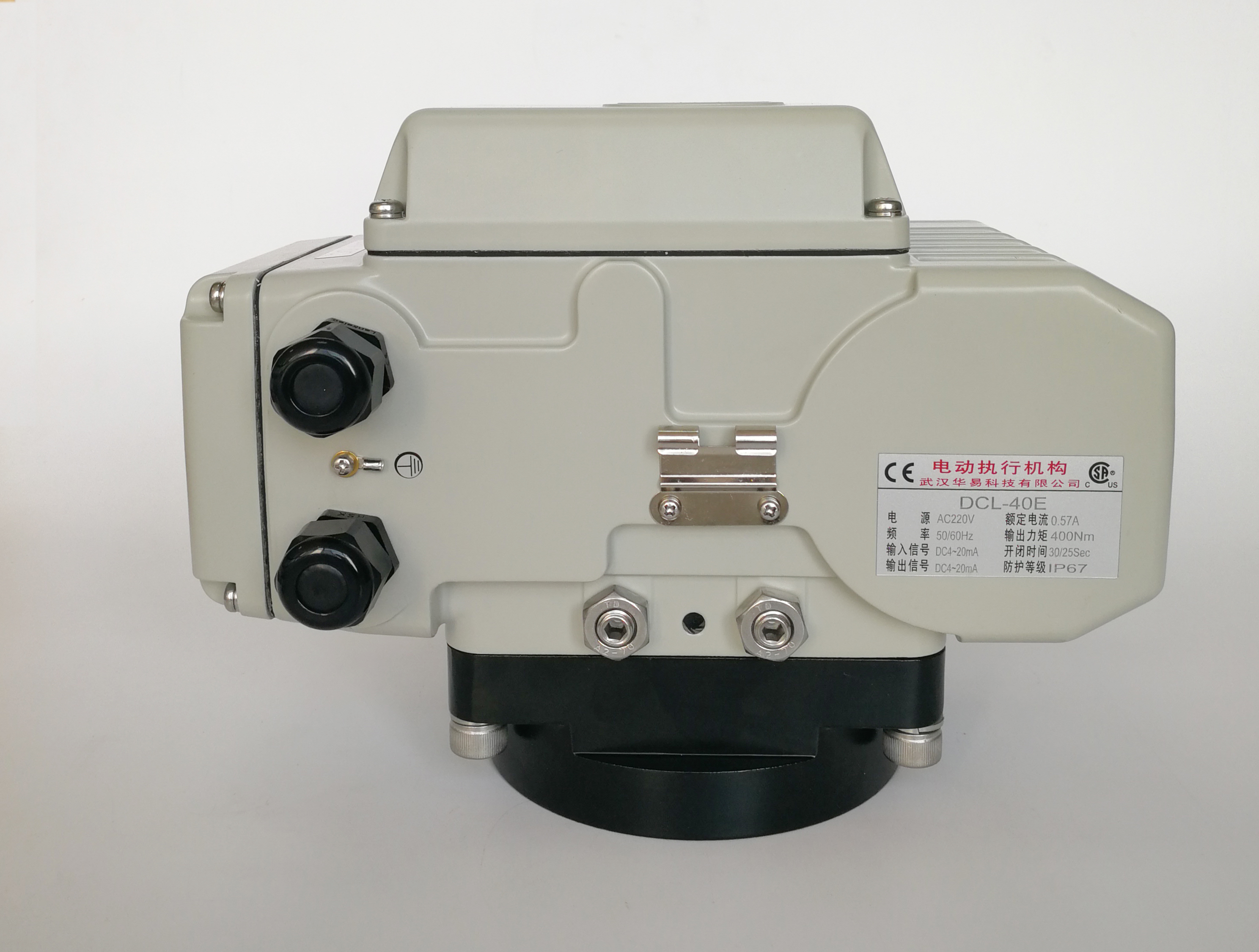

Elektrischer Positionierantrieb 400Nm 30S Vierteldrehantrieb
Produktdetails
| Produktname | Viertel drehen Elektromotor | Motorleistung | 6W bis 140W |
|---|---|---|---|
| Schutzgrad | IP67 Nema4/4x | Besonderheit | Korrosionsbeständiger Aktuator |
| Mit | Elektrisches Positionierungssystem | Gesamtgewicht | 1,2 kg bis 20 kg |
| Umgebungstemperatur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Farbe | Grau/schwarz oder angepasst |
| Hervorheben | 400Nm elektrischer Vierteldrehantrieb,intelligenter elektrischer Positionierantrieb,30S Vierteldrehantrieb mit Garantie |
||
Produkt-Beschreibung
Dies ist der Fall, wenn die Fahrzeuge mit einer Leistung von mehr als 100 kW ausgestattet sind.
Korrosionsbeständiger elektrischer Vierteldreh-Aktor mit elektrischem Positionierungssystem
Spezifikation
| Typ | Die in Absatz 1 genannten Anforderungen gelten nicht. | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| Macht | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
| Ausgangsdrehmoment | 50 Nm | 100 Nm | 200 Nm | 400 Nm | 600 Nm | 1000 Nm | 2000 Nm | 3000 Nm |
| Schauspielzeit | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| Drehwinkel | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° |
| Motorleistung | 10 W | 25 W | 40 W | 90 W | 90 W | 120 W | 140 W | 140 W |
| Nennstrom | 1.50/0.24/0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0,57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| Gesamtgewicht | 2.5 kg | 4.5 kg | 9 kg | 9.5 kg | 10 kg | 19 kg | 19.5 kg | 20 kg |
| Eingangssignal | 4-20mADC, 1-5VDC, 2-10VDC | |||||||
| Ausgabe Singal | 4-20mADC | |||||||
| Grundsätzlicher Fehler | nicht mehr als ± 1% | |||||||
| Gegenseitiger Fehler | nicht mehr als 1% | |||||||
| Toter Raum | 00,5% bis 5,0% verstellbar | |||||||
| Dämpfungsmerkmal | 0 mal | |||||||
| Wiederholter Fehler im Aktor | ≤ 1% | |||||||
| Isolierungswiderstand | Die Leistung wird durch die Anpassung an die Leistungsanforderung des Herstellers ermittelt. | |||||||
| Spannungsklasse widerstehen | AC24V:500VAC 1 Minute AC110/220V:1500VAC 1 Minute | |||||||
| Schutzklasse | IP67 | |||||||
| Winkel der Montage | 360° in jedem Winkel | |||||||
| Elektrische Schnittstelle | Zwei G1/2 Wattdichte Kabelanschlüsse, eine für Stromleitung und eine für Signalleitung | |||||||
| Umgebungstemperatur | -20°C bis +55°C | |||||||
| Optionale Funktion | Überdrehmomentschutz/Entfeuchtungsheizung/Passivkontaktschalter/Kuppelanzeiger/Handgriff | |||||||
| Anmerkung | Alle sonstigen erforderlichen Eingangs- oder Ausgangssignale sind in der Bestellung anzugeben. | |||||||
Eigenschaften
- Einzigartiges integriertes Motor-/Steuerpaket/Gehäuse mit sehr geringer Größe und schönem Aussehen
- 1000 Stunden Salzspritz- und Korrosionsbeständigkeit auf C3-Niveau
- Verfügbarer Ventilpositionsanzeiger/Flachanzeiger oder Konvexanzeiger
- Viertelschaltung mit einem in das Eingangssteuerungssignal proportionalem Wert, mechanische Grenzwerte
- Überdrehmomentschutz durch Drehmomentprüffunktion des intelligenten Vollpottenregler
- Schwerlastmotor mit thermischem Überlastschutz
- Alle Metallzüge mit sich selbst verriegelnden Wurmzügen
- Automatische Kalibrierung mit fortlaufendem Ausgangsstandortüberwachungssignal als Standard
- Mehrfache Eingangssignale, die in einem intelligenten Steuerungspaket umschaltbar sind
- Vollverpackter Harz-Kunststoff-Regler, widerstandsfähig gegen Vibrationen und Feuchtigkeit
- Standard ISO5211 Montage von Mehrflanschventilen
- Manuelle Übernahme mit Schlüssel oder Handrad
- CSA-Liste/UL-Konformität/CE-Kennzeichnung/RoHS 3.0-Prüfung
Beschreibung
DCL-modulierende elektrische Aktoren sind mit einem kompakten intelligenten Steuergerät ausgestattet, das mehrere Eingangssignaloptionen unterstützt, um unterschiedliche Anwendungsanforderungen zu erfüllen.
Standard-Eingangssignale umfassen4 ̊20 mAund2 ̊10 V, mit speziellen Konfigurationen für4 ̊20 mAund1 ̊5 V.
In Industriezweigen, in denen Doppelsignalstandards bestehen oder Systemupgrades erforderlich sind, können DCL-intelligente Modulationsantriebe direkt ersetzt werden, ohne das bestehende Steuerungssystem zu ändern.Gewährleistung einer nahtlosen Integration und Kosteneffizienz.
Alle Aktuatoren werden von der CSA in Übereinstimmung mit den UL- und CSA-Standards streng getestet und zertifiziert.
Sie sind in der Lage, bis1200 Starts pro Stundeund mehr als200,000 Gesamtbetriebszeitenwährend ihrer gesamten Lebensdauer unter Nenndrehmomentbedingungen.
