Klimaanlage 10000 Mal 110VAC HVAC-Aktor

  • Air Conditioning 10000 Times 110VAC HVAC Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL-Aktor der gemeinsamen Serie
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standardzeit/Drehmoment 15s bis 75s/18 nm bis 2500 nm/160in.lbs bis 22125in.lbs Installationswinkel 360°
Gesamtgewicht 1,2 kg bis 20 kg Motorleistung 6W bis 140W
Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Schutzgrad IP67 Nema4/4x
Stromversorgung 24 VAC/110VAV/220 VAC/380VAC/24VDC
Hervorheben

110VAC HVAC Viertelkreisaktuator

,

10000 Zyklen HVAC Aktuator

,

110VAC Klimaanlagenaktuator
Hinterlass eine Nachricht
Produkt-Beschreibung

HVAC-Aktuator mit Vierteldrehantrieb/Klimatisierung/Gebäudeautomation/Warmwasserbereitung

Merkmale

  • 1/4-Umdrehungs-Betrieb mit Selbstverriegelung
  • Automatisierung von Kugelhähnen und Absperrklappen zur Regelung oder Absperrung des Durchflusses
  • Kompakte Größe für beengte Platzverhältnisse mit wetterfestem Gehäuse aus Aluminiumlegierung nach IP67/Typ 4X
  • Hochleistungs-Motor mit Überlastschutz/Einschaltdauer 80%
  • Über 10.000 volle Hubzyklen bei voller Nennlast
  • Beständigkeit gegen extrem niedrige und hohe Temperaturen sowie Umgebungen mit hoher Feuchtigkeit
  • Standard-Handgriff
  • CSA-gelistet/UL-konform/CE-gekennzeichnet/RoHS 3.0 getestet

Beschreibung

Kompakte elektrische DCL-Aktuatoren werden häufig in HVAC-Systemen eingesetzt, typischerweise in Verbindung mit Absperrklappen. In Gebäudeautomationssystemen (BAS) spielen sie eine entscheidende Rolle bei der Steuerung der Innentemperatur, des Luftvolumens, des Wasserflusses, des Kondensatflusses und der hydraulischen Balance.

DCL-Aktuatoren sind mit Hochleistungs-Motoren mit einer Einschaltdauer von 80 % ausgestattet, die eine häufige Modulation für eine präzisere Temperaturregelung und eine verbesserte Systemstabilität ermöglichen.

Ihre verlängerte Lebensdauer reduziert den Wartungsaufwand erheblich und senkt die Gesamtbetriebskosten. DCL-Aktuatoren sind für die Innen- und Außeninstallation konzipiert und halten rauen Umgebungsbedingungen stand.

Ein optionaler Antibeschlag-Heizer ist erhältlich, um Schäden durch Feuchtigkeitsansammlung zu verhindern.

Alle HVAC-Aktuatoren werden streng nach UL- und CSA-Standards getestet, von CSA zertifiziert und entsprechen den CE- und RoHS-Anforderungen, wobei die Tests von SGS durchgeführt werden.

Spezifikation:

Aktuatortyp Standardzeit/Drehmoment Optionale Zeit/Drehmoment Drehwinkel (Max. Bereich) Gesamtgewicht Stromversorgung Ausgewählter Steuerkreis
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° verstellbar 1,2 kg DC24V/AC24V AV110V/AC220V Typen A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° verstellbar 2,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° verstellbar 4,5 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° verstellbar 9 kg DC24V/AC24V AV110V/AC220V/AC380V Typen A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9,5 kg
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° verstellbar 19 kg AV110V/AC220V/AC380V Typen A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19,5 kg
DCL-250 75S/2500Nm
20 kg
Liste der Leistungsparameter des Regeltyps (Typ E)
DCL-MZZ 18Nm
3U/min 1,2 kg DC24V Typ MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° verstellbar 4,5 kg DC24V±10% Typ GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9,5 kg
Aktuatortyp Absperrklappe (≤PN1,0MPa) Kugelhahn (≤PN1,6MPa) Entlüftungsventil (≤PN0,1MPa)
DCL-02 ≤DN40 ≤DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN250 DN150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-160 DN350~400 DN250 DN900
DCL-250 DN450~600 DN300~350 DN1000~1200

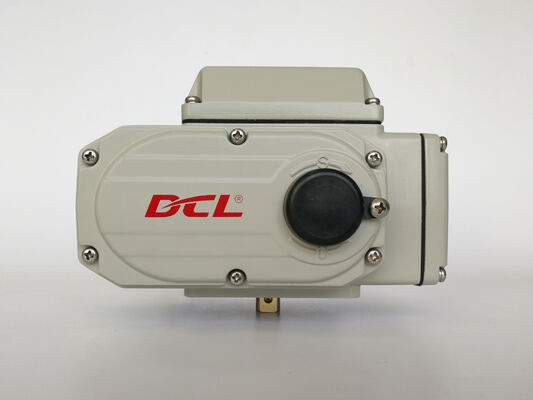

Klimaanlage 10000 Mal 110VAC HVAC-Aktor 0

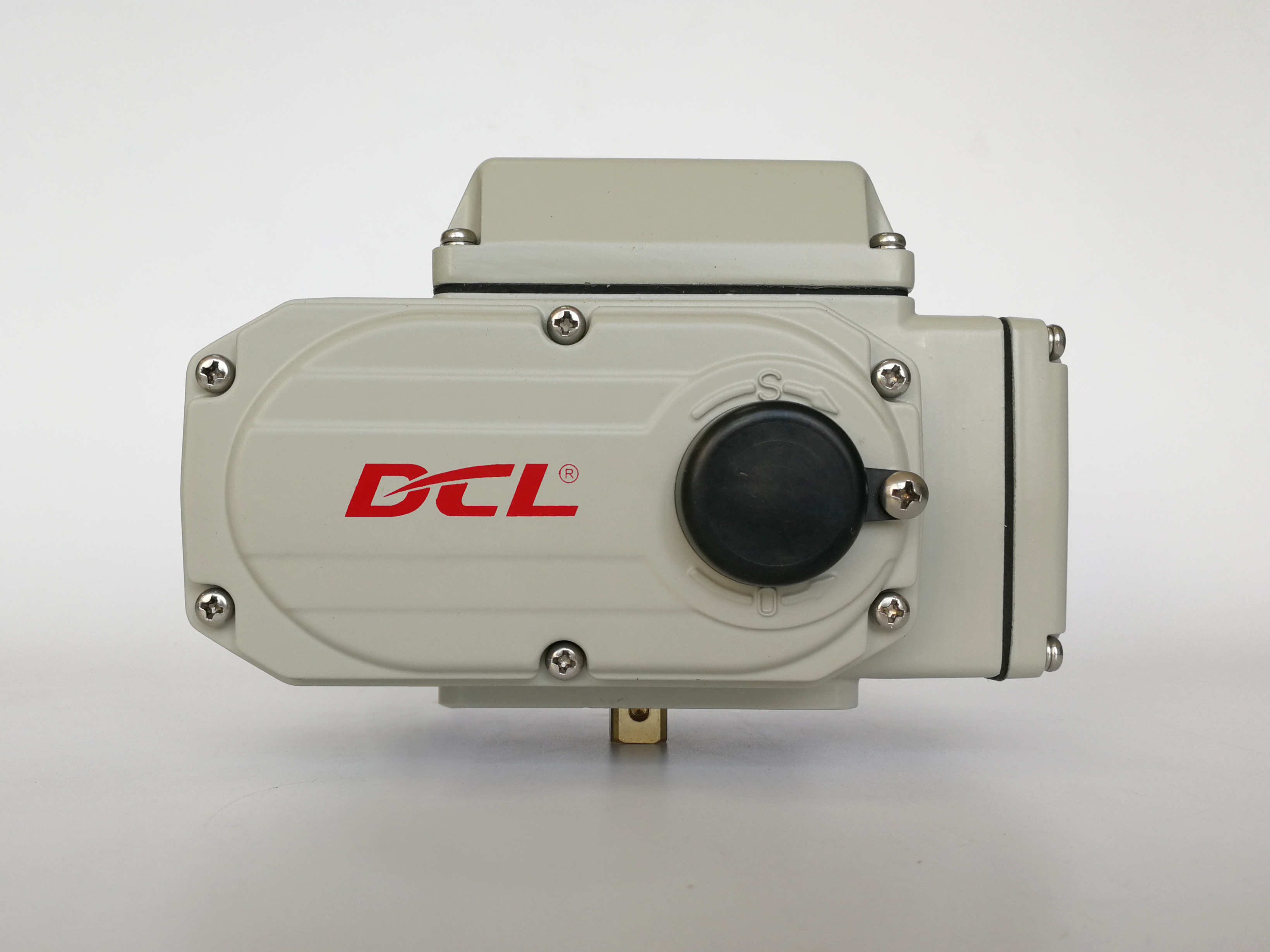

Klimaanlage 10000 Mal 110VAC HVAC-Aktor 1
