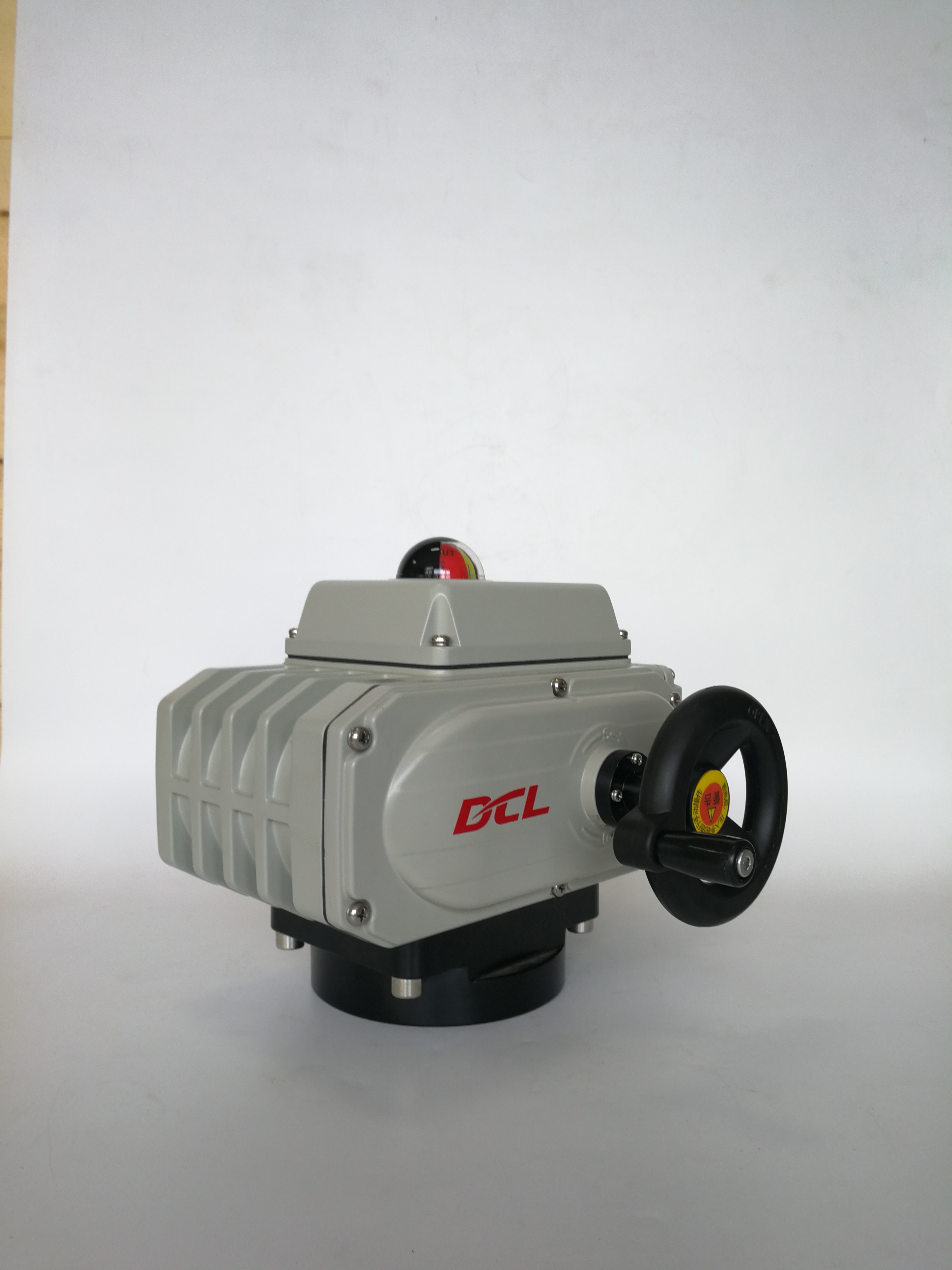

Smarter Stellmotor CSA UL 90W 45S 600Nm

  • Smart Modulating CSA UL 90W 45S 600Nm Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Modell DCL E
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Eingangssignal 4-20MADC/1-5VDC/2-10VDC Ausgangssignal 4-20madc
Standarddrehmoment 50 nm bis 2500 nm/442in.lbs bis 22125in.lbs Standardzeit 20s bis 75s
Stromversorgung 24 VAC/110VAV/220 VAC/380 VAC Motorleistung 6W bis 140W
Schutzgrad IP67 Nema4/4x Gesamtgewicht 1,2 kg bis 20 kg
Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Installationswinkel 360°
Hervorheben

Intelligenter modulierender elektrischer Aktor

,

CSA UL-zertifizierter Elektromotor

,

600Nm Drehmoment Elektromotor
Hinterlass eine Nachricht
Produkt-Beschreibung
CSA-zertifizierter intelligenter modulierender elektrischer Stellantrieb / UL-konform
Merkmale
  • Vierteldrehung mit proportionalem Steuersignal, mechanischen Endanschlägen
  • Automatische Kalibrierung mit kontinuierlicher Ausgangspositionssignalüberwachung als Standard
  • Mehrere Eingangssignale in einem intelligenten Steuerpaket umschaltbar
  • Wasserdichtes Gehäuse aus Aluminiumlegierung nach IP67 und NEMA 4X mit 100% Unterwassertests
  • Hochleistungs-Motor mit Überlastschutz
  • Vollständig vergossener Controller in Harz-Kunststoff-Verpackung, beständig gegen Vibrationen und Feuchtigkeit
  • Stabiler Betrieb bei extrem hohen/niedrigen Temperaturen mit hoher Luftfeuchtigkeit
  • Hohe Leistung EMC mit EFT, ESD und Hochspannungsstoßprüfung für das Steuerpaket
  • Standard-ISO-5211-Mehrfachflansch-Ventilmontage
  • Alle Metallgetriebe mit selbstsperrendem Schneckengetriebe
  • PTC-elektronische Heizkomponente zur Verhinderung von Kondensation im Stellantrieb
  • CSA-zertifiziert/UL-konform/CE-gekennzeichnet/RoHS 3.0 getestet
Beschreibung

DCL modulierende elektrische Stellantriebe sind mit einem intelligenten, kompakten Controller ausgestattet, der dual wählbare Eingangssignale unterstützt, um unterschiedliche Anwendungsanforderungen zu erfüllen. Standardoptionen sind 4–20 mA und 2–10 V, während 4–20 mA und 1–5 V für spezielle Anwendungen erhältlich sind.

In Branchen, in denen mehrere Signalstandards nebeneinander bestehen oder wo Steuerungssysteme aufgerüstet werden, können DCL intelligente modulierende Stellantriebe direkt ersetzt werden, ohne das bestehende Steuerungspaket zu ändern. Dies gewährleistet eine nahtlose Integration und reduziert die Nachrüstkosten erheblich.

Alle Stellantriebe werden von CSA gemäß UL- und CSA-Standards streng geprüft. Die gesamte Produktreihe unterstützt einen Einschaltdauerfaktor von über 70 %, was eine zuverlässige Leistung in anspruchsvollen Anwendungen mit kontinuierlicher Regelung gewährleistet.

Das integrierte EPS (Electronic Positioning System) ist selbstkalibrierend, eliminiert effektiv das Signal-"Jagen" und verbessert die Positionierungsgenauigkeit. Ein Ausgangsposition-Feedbacksignal ist standardmäßig vorhanden und ermöglicht eine präzise Überwachung und Systemsteuerung.

Spezifikation
Typ DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Stromversorgung AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Ausgangsdrehmoment 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Schaltzeit 20S 30S 30S 30S 45S 30S 90S 110S
Drehwinkel 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motorleistung 10W 25W 40W 90W 90W 120W 140W 140W
Nennstrom 1,50/0,24/ 0,16A 2,12/0,57/ 0,35A 3,65/0,65/ 0,37A 6,80/1,12/ 0,57A 6,80/1,18/ 0,60A 1,93/0,94A 1,75/0,96A 1,75/0,98A
Gesamtgewicht 2,5kg 4,5kg 9kg 9,5kg 10kg 19kg 19,5kg 20kg
Eingangssignal 4-20mADC,1-5VDC,2-10VDC
Ausgangssignal 4-20mADC
Grundfehler nicht mehr als ±1%
Reziproker Fehler nicht mehr als 1%
Totraum 0,5%-5,0% einstellbar
Dämpfungscharakteristik 0 mal
Wiederholfehler im Stellantrieb ≤1%
Isolationswiderstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Überspannungsklasse AC24V:500VAC 1Minute AC110/220V:1500VAC 1Minute
Schutzart IP67
Einbaulage 360° in beliebiger Lage
Elektrische Schnittstelle Zwei wasserdichte Kabelverschraubungen G1/2, eine für die Stromleitung und eine für die Signalleitung
Umgebungstemperatur -20°C~+55°C
Optionale Funktion Überdrehschutz/Entfeuchtungsheizung/Passivkontaktschalter/Kuppelanzeige/Griff
Hinweis Jedes andere benötigte Ein- oder Ausgangssignal bitte bei der Bestellung angeben.
