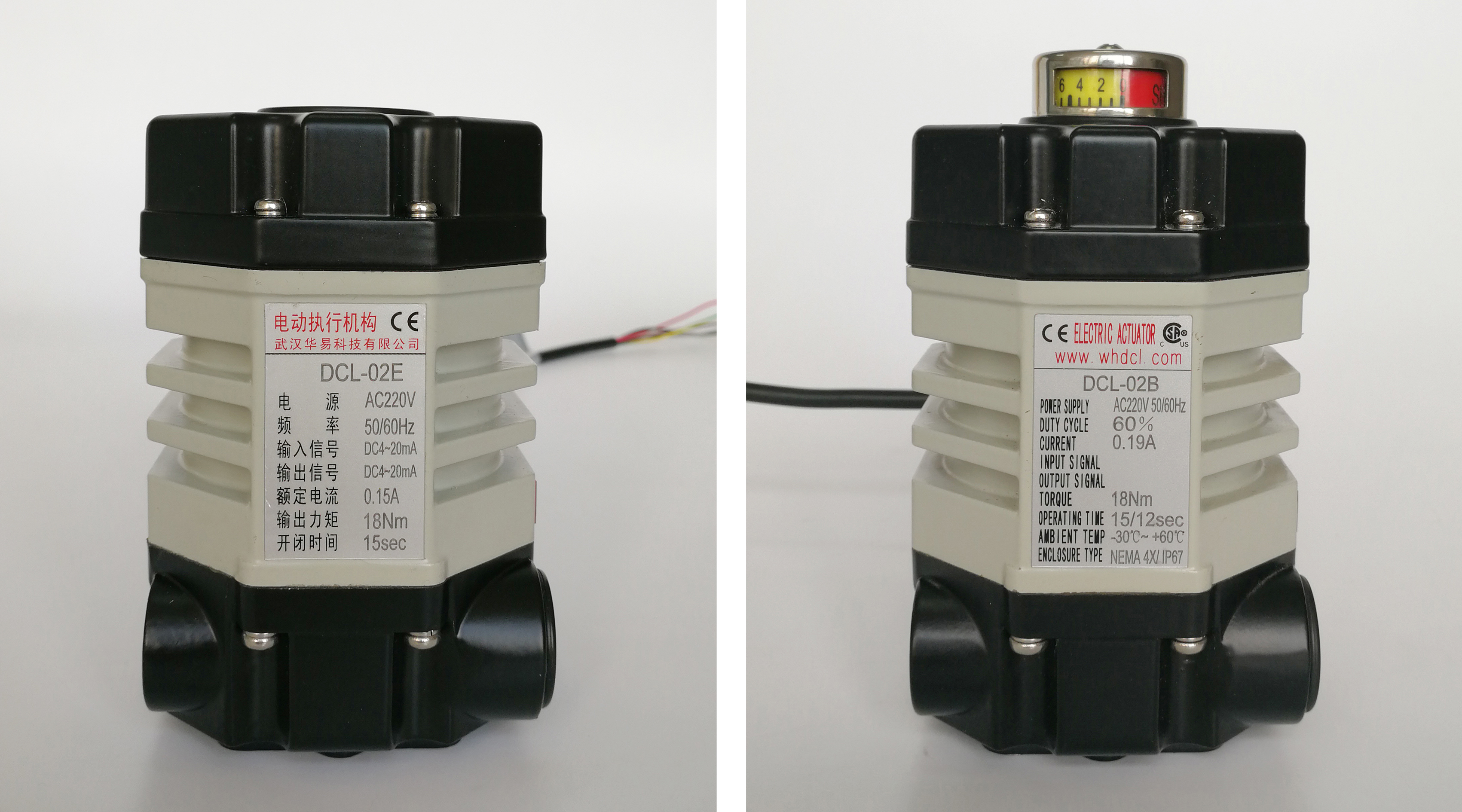

CE/CSA Ultra Kleiner elektrischer Drehantrieb 24V AC/DC

  • CE/CSA Ultra Small Electric AC24VDC Quarter Turn Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Die Daten sind in der Tabelle 2 aufgeführt.
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standardzeit/Drehmoment 15s/18nm Optionale Zeit/Drehmoment 7s/9nm 60s/18nm
Gesamtgewicht 1,2 kg Stromversorgung 24VDC / 12VDC ist optional
Motorleistung 8W Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Installationswinkel 360° Schutzgrad IP67 Nema4/4x
Hervorheben

Ultra-kleiner Vierteldrehbetreiber

,

24V DC Drehantrieb

,

CE CSA zertifizierter Drehantrieb
Hinterlass eine Nachricht
Produkt-Beschreibung
24VDC/12VDC Aluminiumlegierung Gehäuse ultra-kleine elektrische Viertelschaltbetrieb

Abmessungen und Parameter des DCL-02.pdf

Eigenschaften
  • Vierteldrehung Standard, Drehwinkel kleiner als 360° optional
  • Seltenerdmaterial Permanentmagnet Bürstenmotor, perfekte Robustheit, sehr geringer Temperaturanstieg während des Betriebs
  • Wasserdichte Gehäuseabdeckung mit IP67-Klasse für Innen- und Außeneinsatz
  • Zwei weitere Grenzschalter zur Bestätigung der Ventilposition
  • Selbstverriegelung beim Ausschalten
  • Stärkes Getriebe mit weichen nitrierten Metallgetrieben
  • Manuelle Bedienung mit Griff
  • CE-Kennzeichnung/RoHS-3-Prüfung/CSA-Liste
Beschreibung

DCL-02G wird in industriellen Umgebungen mit hoher Sicherheit weit verbreitet, in denen eine 24VDC- oder 12VDC-Sicherheitsstromversorgung erforderlich ist.Die Niederspannungskonstruktion beseitigt effektiv die Gefahr eines Hochspannungs-Stromschlags, die maximale Sicherheit für das Personal vor Ort gewährleistet.

Der Aktor ist mit einem Seltenerd-Permanentmagnetmotor ausgestattet, der im Vergleich zu herkömmlichen Ferritmagnetmotoren einen deutlich stärkeren Magnetfluss liefert.Dies ermöglicht eine höhere Drehmomentleistung innerhalb einer kompakteren Struktur, die eine überlegene Leistungsdichte erreicht.

Im Gegensatz zu den typischen Gleichstrommotoren, die unter starker Last eine Geschwindigkeitsreduktion oder unter leichter Last eine Übergeschwindigkeit erfahren, ist der Motor für eine außergewöhnliche Belastungsstabilität ausgelegt.Die DCL-02G hält auch unter schwankenden Belastungsbedingungen eine stabile Betriebsgeschwindigkeit aufrechtDies sorgt für eine reibungslose Ventilsteuerung, minimale Vibrationsbelastung und einen bemerkenswert niedrigen Temperaturanstieg während des Betriebs.

Das Ergebnis ist eine zuverlässige, effiziente und sichere Leistung bei anspruchsvollen Anwendungen.

Leistungsparameter
Leistungsparameter
Typ DCL-02 DCL-MZZ (mehrere Kurven)
Macht DC24V AC24V AC110V AC220V DC24V
Motorleistung 8W 6W 6W 6W 20 W
Nennstrom 0.7A 1.3A 0.3A 0.15A 1.1A
Standardzeit/Drehmoment 15S/18Nm 18Nm
Optionale Zeit/Drehmoment 7S/9Nm 60S/18Nm 　
Drehwinkel oder -kurven 0 ¢ 900 3 r/min
Verfügbare Steuerungsschaltung Typ G Typ A,B Typ A, B, E, 　
Gesamtgewicht 1.2 kg
Isolierungswiderstand 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Spannungsklasse widerstehen 500VAC 1 Minute 1500VAC 1 Minute 500 VAC 1 Minute
Schutzklasse IP67
Winkel der Montage 3600in jedem Winkel
Elektrische Schnittstelle 7-Kern-Kabel für die Verbindung
Umgebungstemperatur -25°C + 55°C
Sicherung 2A 3A 1A 1A 2A
