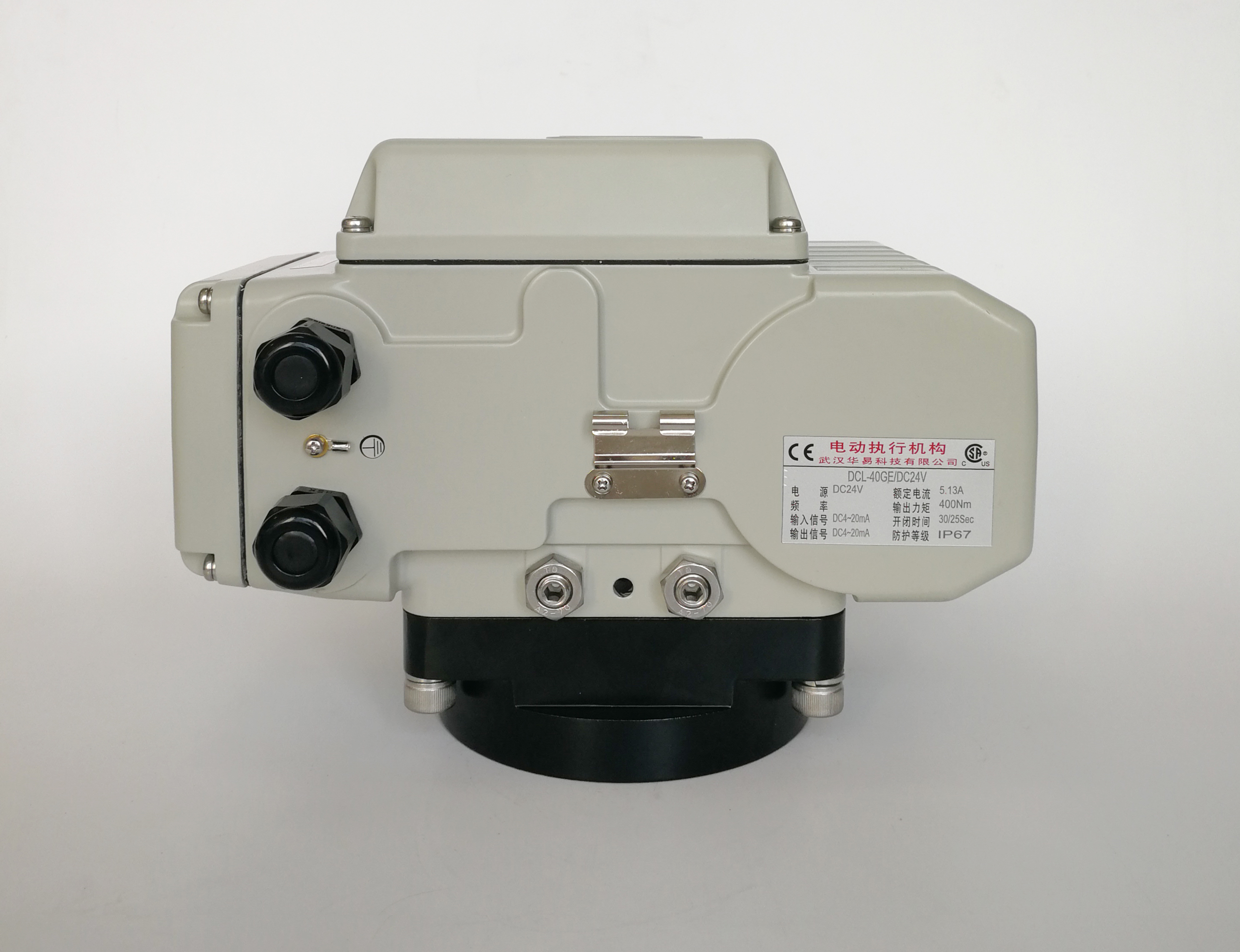

IP67 CE Modulierender DC24V Bürstenloser Vierteldrehungs-Elektroantrieb

  • IP67 CE Modulating DC24V Brushless Quarter Turn Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Dies ist der Fall.
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Aktionszeit 15s/30s Ausgangsdrehmoment 0 bis 600 Nm
Eingangssignal 4-20madc Ausgangssignal 4-20madc
Stromversorgung 24Vdc Installationswinkel 360°
Motorleistung 30W/70W Gesamtgewicht 4,5 kg/9,5 kg
Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Schutzgrad IP67 Nema4/4x
Hervorheben

IP67 wasserdichtes elektrisches Aktor

,

DC24V Bürstenloser Viertelschaltbetreiber

,

CE-zertifizierter Modulationsantrieb
Hinterlass eine Nachricht
Produkt-Beschreibung
Modulierender Gleichstrom-Bürstenlos-Vierteldreh elektrischer Aktor

DCL-10GE 40GE Abmessungen und Parameter.pdf

Eigenschaften
  • Drehmoment kann innerhalb eines bestimmten Bereichs genau eingestellt werden
  • Schwerlastbereiter DC-Bürstenloser Motor mit niedrigem Temperaturanstieg, längerer Lebensdauer, bietet hohes Startdrehmoment und eine sehr geringe Trägheitskraft
  • Drehmomentprüfregelung und -schutz durch Strom
  • Kompakte intelligente Harz-Plastikverpackung mit installiertem proportionalen Servocontroller
  • IP 67 robustes Gehäuse aus Aluminiumlegierung, Schutz vor Staub und Wasser
  • Manuelle Überschrift
  • ISO 5211 Direktanlage
  • UL-Norm/CSA-Liste/CE-Kennzeichnung/RoHS-3-Konformität
Beschreibung

Der DCL-10GE/40GE wird mit 24VDC betrieben und proportional durch ein 4-20mA- oder 2-10V-Eingangssignal gesteuert.Dank des Rotors des Permanentmagneten, ist der Temperaturanstieg des Motors um 20°C niedriger als bei einem herkömmlichen Wechselstrommotor, wodurch auch bei häufigem Anfahren eine minimale Wärmeerzeugung gewährleistet wird.Konzipiert mit hohem Anlaufdrehmoment und starker Überlastfähigkeit, kann der Aktor bis zu 1.200 Operationen pro Stunde durchführen.

Darüber hinaus arbeitet der Gleichstrom-Bürstenlosmotor ohne mechanische Reibung und verfügt über eine umgekehrte elektromagnetische Bremsung.Zur Verbesserung der Positionierungsgenauigkeit (mit einer Fehlermarge von weniger als ± 1%) und zur Verringerung der Vibrationen, verlangsamt der Motor automatisch, wenn er sich dem Zielwert nähert.

Bei einem verstopften Ventil, das ein höheres Drehmoment als normal erfordert, hat der Aktor der GE-Serie eine intelligente Wiederherstellungsfunktion:dann mit einer niedrigeren Drehzahl und einem höheren Drehmoment vorwärts drehen, um an einem Hindernis vorbei zu schieben, bis sich das Ventil mit der normalen Betriebsgeschwindigkeit reibungslos bewegt.

Leistungsparameter
Typ DCL-10GE DCL-40GE

DC24V ± 10% DC24V ± 10%
Motorleistung 30 W 70 W
Maximalstrom 3.3A 1.8A 8.9A 6.6A
Aktionszeit 15S 30S 15S 30S
Ausgangsdrehmoment 0·100Nm Optional 100 ∼ 400 Nm Optional 100 ∼ 600 Nm Optional
Gesamtgewicht 4.5 kg 9.5 kg
Eingangssignal 4·20mADC
Ausgangssignal 4·20mADC
Grundsätzlicher Fehler nicht mehr als ± 1%
Gegenseitiger Fehler Nicht mehr als 1%
Toter Raum 0.5 bis 5,0% verstellbar
Dämpfungsmerkmal 0 mal
Wiederholter Fehler im Aktor ≤ 1%
Drehwinkel 0 ¢ 900Einstellbar
Isolierungswiderstand 100MΩ/250VDC
Spannungsklasse widerstehen 500VAC 1 Minute
Schutzklasse IP67
Winkel der Montage 3600in jedem Winkel
Elektrische Schnittstelle Zwei G1/2 Wattdichte Kabelanschlüsse, eine für Stromleitung und eine für Signalleitung
Umgebungstemperatur -25°C + 55°C
Optionale Funktion Heizung/Passivkontaktschalter/Kuppelanzeiger
IP67 CE Modulierender DC24V Bürstenloser Vierteldrehungs-Elektroantrieb
