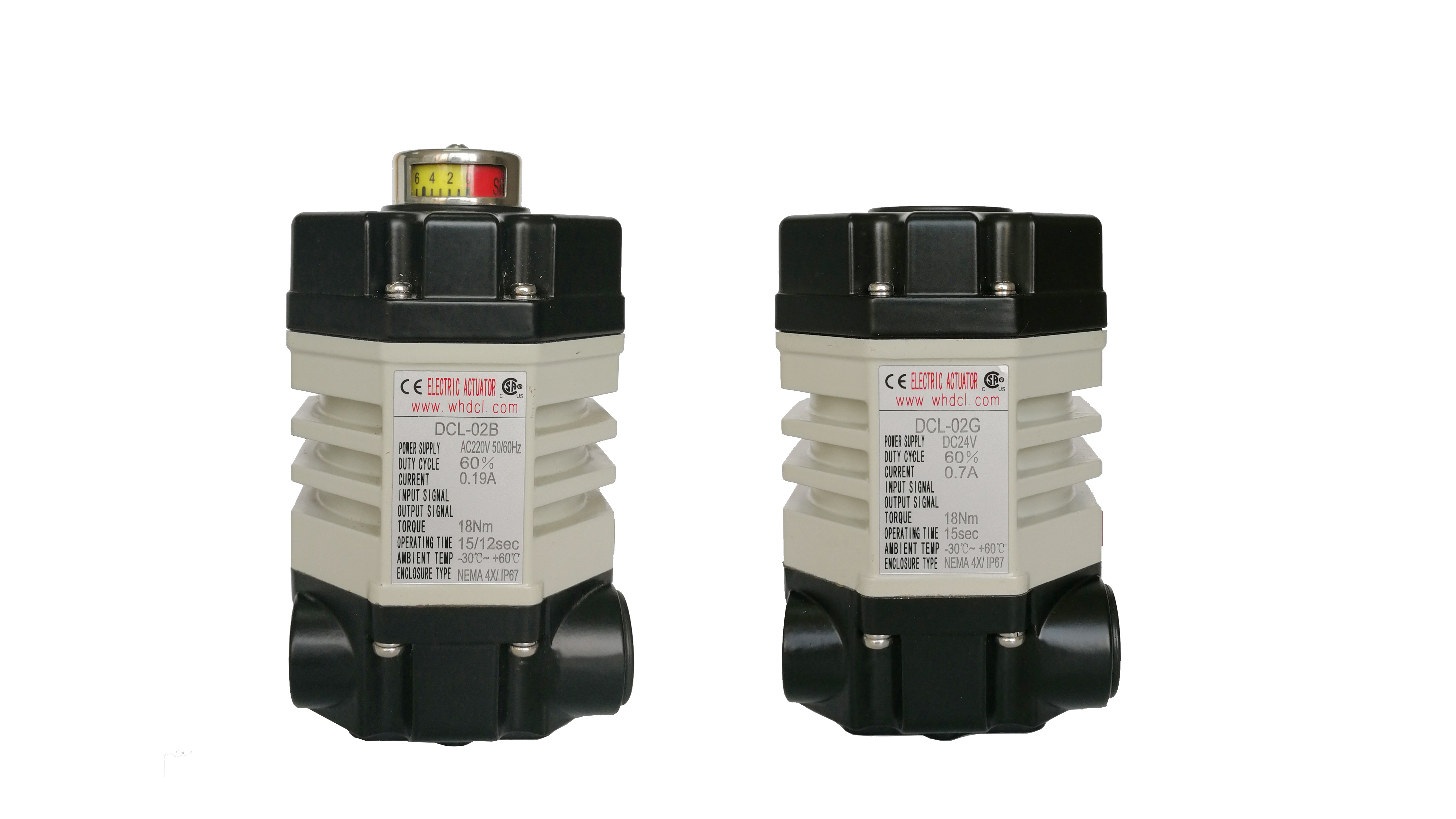

CSA Super Torque Miniatur 15S 18Nm Elektrischer Stellantrieb

  • CSA Super Torque Miniature 15S 18Nm Electric Actuator
  • CSA Super Torque Miniature 15S 18Nm Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL-02B
Min Bestellmenge 1 STÜCK
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standardzeit/Drehmoment 15s/18nm Optionale Zeit/Drehmoment 7s/9nm 60s/18nm
Gesamtgewicht 1,2 kg Stromversorgung 24 VAC/110 VAC/220 VAC
Motorleistung 6W Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Installationswinkel 360° Schutzgrad IP67 Nema4/4x
Hinterlass eine Nachricht
Produkt-Beschreibung
Super-Drehmoment Miniatur-Elektroantrieb mit zwei Hilfsendschaltern
Beschreibung

Der DCL-02B ist für den Antrieb von Ventilen oder Schwenkarmen mit einem Verfahrwinkel von bis zu 90° ausgelegt. Der Motor verfügt über einen automatischen Abschaltmechanismus, der durch interne Nocken und Endschalter ausgelöst wird. Für erhöhte Zuverlässigkeit sind zwei zusätzliche passive Hilfsendschalter integriert, die eine präzise Rückmeldung der Ventilposition ermöglichen.

Sein einzigartiges, ultrakompaktes Design beinhaltet ein Schneckengetriebe im letzten Schritt, um eine überlegene Selbstverriegelungsleistung zu gewährleisten. DCL bietet auch kundenspezifische Lösungen für spezielle Anforderungen; alle Antriebsserien können mit einer programmierbaren Zwischenposition zwischen vollständig geöffnetem und vollständig geschlossenem Zustand konfiguriert werden. Darüber hinaus können Verdrahtungspläne an spezifische Kundenwünsche angepasst werden.

Antriebe mit Zwischenpositionsregelung sind ideal für Anwendungen, die ein Multi-Port-Flussmanagement erfordern, wie z. B. T-Typ 3-Wege-Kugelhähne. Alle Einheiten werden rigoros getestet und von CSA zertifiziert, um strenge UL- und CSA-Standards zu erfüllen.

Spezifikation
Leistungsparameter
Typ DCL-02 DCL-MZZ (Mehr Umdrehungen)
Leistung DC24V AC24V AC110V AC220V DC24V
Motorleistung 8W 6W 6W 6W 20W
Nennstrom 0,7A 1,3A 0,3A 0,15A 1,1A
Standardzeit/Drehmoment 15S/18Nm 18Nm
Optionale Zeit/Drehmoment 7S/9Nm 60S/18Nm 　
Drehwinkel oder Umdrehungen 0～900 3U/min
Verfügbare Steuerkreise Typ G Typ A,B Typ A,B ,E , 　
Gesamtgewicht 1,2kg
Isolationswiderstand 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Isolationsklasse 500VAC 1 Minute 1500VAC 1 Minute 500VAC 1 Minute
Schutzart IP67
Einbauwinkel 3600 in jedem Winkel
Elektrische Schnittstelle 7-adriges Kabel für den Anschluss
Umgebungstemperatur -25～+55℃
Sicherung 2A 3A 1A 1A 2A
Merkmale
  • Vierteldrehungsbetrieb
  • Zwei Hilfsendschalter zur Bestätigung der Ventilposition
  • Hartes, hochdruckgegossenes Aluminiumgehäuse mit wetterfester IP67- und NEMA 4X-Zertifizierung
  • Nicht belüfteter Motor mit hohem Anlaufdrehmoment und geringer Trägheitskraft
  • Selbstverriegelndes Vollmetall-Zahnradgetriebe, bleibt bei Stromausfall in der letzten bekannten Position
  • Ventilpositionsanzeige/flache oder konvexe Anzeige verfügbar
  • Manuelle Übersteuerung
  • Standard-ISO5211-Direktmontage
  • CSA-zertifiziert nach UL 429 und CSA C22.2, CE-Kennzeichnung
