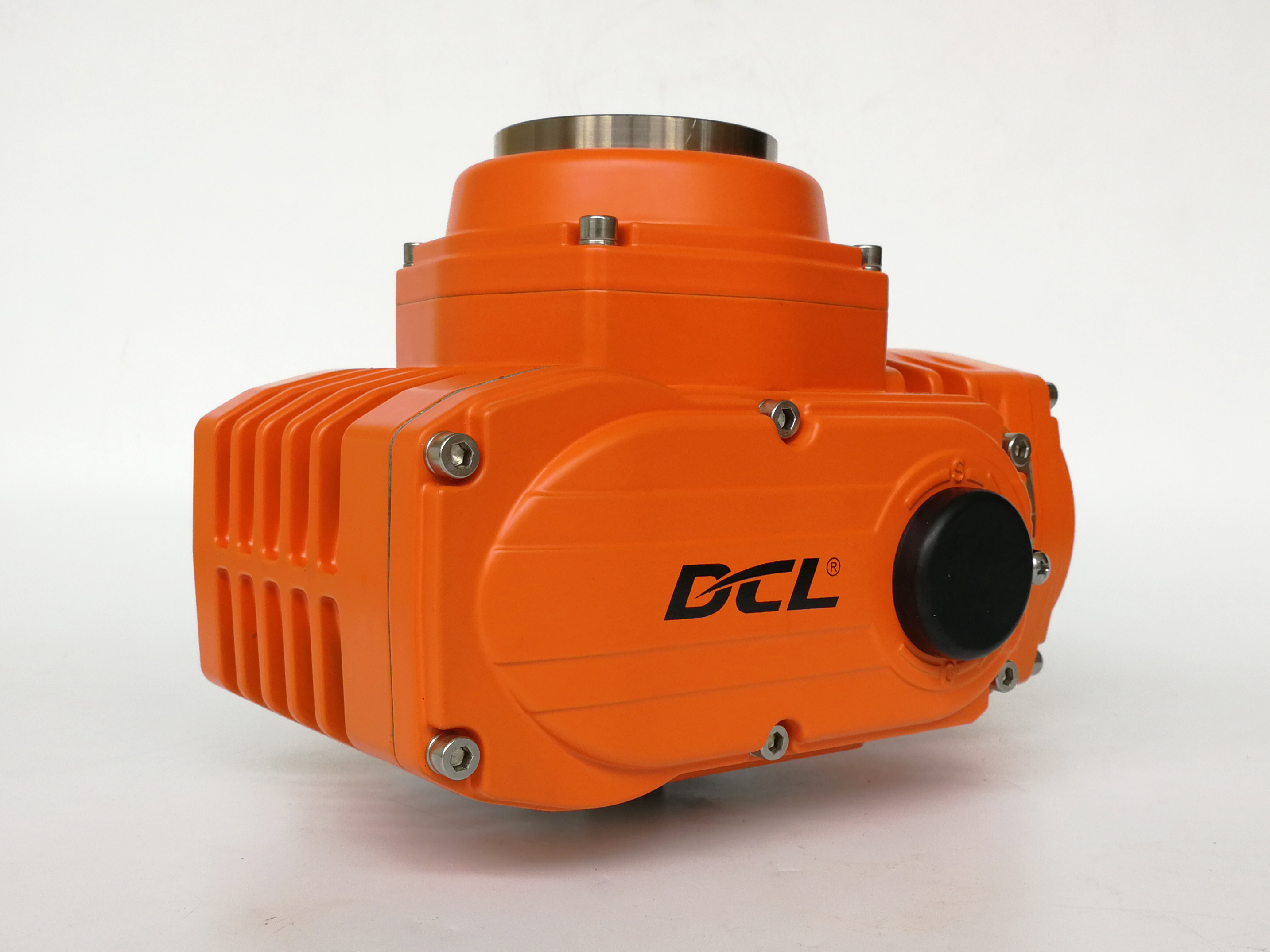

AC110V ExdⅡCT4 400Nm 30S explosionsgeschützter Ventilaktuator

  • AC110V ExdⅡC T4 400Nm 30S Explosion Proof Valve Actuator
  • AC110V ExdⅡC T4 400Nm 30S Explosion Proof Valve Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Dies gilt auch für die Fahrzeuge, die mit einem Fahrzeug ausgestattet sind.
Min Bestellmenge 1 STÜCK
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standarddrehmoment 100 nm bis 600 nm Standardzeit 30s bis 45s
Gesamtgewicht 5 kg bis 10 kg Stromversorgung 24 VAC/110VAV/220 VAC/380VAC/24VDC
Motorleistung 15W bis 90W Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Installationswinkel 360° Schutzgrad IP68 nema4x/7
Hinterlass eine Nachricht
Produkt-Beschreibung
Explosionsgeschützter elektrischer Kompaktantrieb mit ExdIICT4-Klasse für Zone 1 / Division 1
Merkmale
  • Vierteldrehungsbetrieb mit mechanischen Endanschlägen
  • Anschlussflächen für Zylinderanschlag an jedem Gehäusedeckel, flammfeste Spalte und Länge entsprechen UL- und CSA-Standard
  • Explosionsschutzklasse ExdIICT4 für Zonensystem und Gruppe C, D T4 für Divisionssystem
  • Robustes IP68/NEMA 4X Aluminiumgehäuse mit Pulverbeschichtung
  • 10 mm hochfeste Glaslinse für Ventilstellungsanzeige, behält starke Härte sowohl bei niedrigen (-22F) als auch bei hohen Temperaturen (140F).
  • Hartguss-Aluminiumlegierungsgehäuse zur Gewährleistung der Widerstandsfähigkeit des Antriebs gegen hohen Explosionsdruck (> 2,2 MPa).
  • Nicht belüfteter Motor mit Feuerbehandlung.
  • Hochleistungs-Motor mit Überlastschutz
  • Einschaltdauer ist 70%, S2 Kurzzeitbetrieb mit kontinuierlicher Betriebsdauer unter 15 Minuten und S4 Intervallbetrieb mit 1200 Zyklen/Stunde.
  • ISO5211 Mehrfachflanschmontage.
  • ÜberdrehmPartnerschutz ist verfügbar
  • Anti-Kondensationsheizung ist optional
  • Manuelle Übersteuerung mit Inbusschlüssel oder Handrad
  • CSA-Zertifizierung in Bearbeitung gemäß UL-Standard/ATEX-Kennzeichnung
Beschreibung

DCL explosionsgeschützte Antriebesind für den Einsatz in über 90 % der explosiven Gasumgebungen (außer unterirdischen Bergwerken) konzipiert. Sowohl Motoren als auch elektronische Komponenten sind in feuerfesten Gehäusen untergebracht. Die Bearbeitungspräzision aller Dichtflächen wird während der gesamten Lieferkette streng kontrolliert und geprüft, um sicherzustellen, dass die flammfesten Spalte dicht genug sind, um interne Funken einzudämmen.

Das Aluminiumgehäuse ist hochdruckgegossen, wobei eine deutlich höhere Tonnage als bei Standardserien verwendet wird, was zu einer dichteren Struktur führt, die extremen internen Explosionsdrücken standhält. Alle Flammwege und Verbindungen sind gemäß ATEX- und UL-Standards ausgelegt und wurden vor der Montage präzisionsbearbeitet und strengen Tests unterzogen. Für eine nahtlose Integration verfügen die Antriebe über eine standardmäßige ISO5211-Mehrfachflanschmontage und einen doppelten Vierkantantrieb für eine einfache Installation.

Spezifikation
Typ Ex05E Ex10E Ex20E Ex40E Ex60E
Stromversorgung AC110V/AC220V
Ausgangsdrehmoment 50Nm 100Nm 200Nm 400Nm 600Nm
Stellzeit 20S 30S 30S 30S 45S
Drehwinkel 0-90° 0-90° 0-90° 0-90° 0-90°
Motorleistung 10W 25W 40W 90W 90W
Nennstrom 0,24/0,15A 0,57/0,30A 0,63/0,35A 1,12/0,64A 1,18/0,67A
Gesamtgewicht 3,0kg 5,0kg 5,5kg 9,5kg 10,0kg
Eingangssignal 4-20mADC, 1-5VDC, 2-10VDC
Ausgangssignal 4-20mADC
Grundfehler nicht mehr als ±1%
Reziproker Fehler nicht mehr als 1%
Totraum 0,5%-5,0% einstellbar
Dämpfungseigenschaften 0 mal
Wiederholfehler im Antrieb ≤1%
Isolationswiderstand 100MΩ/500VDC
Stoßspannungsfestigkeitsklasse 1500VAC 1 Minute
Schutzart IP67
Explosionsschutzklasse Exd II BT4Gb
Einbauwinkel 360° in jedem Winkel
Elektrische Schnittstelle 2-M20*1,5 explosionsgeschützter Stecker, Kunden müssen beim Gebrauch einen entsprechenden explosionsgeschützten Kabelverbinder installieren, je nach gewähltem Kabel.
Umgebungstemperatur -20°C~+60°C
Optionale Funktion ÜberdrehmSchutz/Entfeuchtungsheizung/Passiver Kontaktschalter
Hinweis Jedes andere benötigte Ein- oder Ausgangssignal bitte bei der Bestellung angeben.
