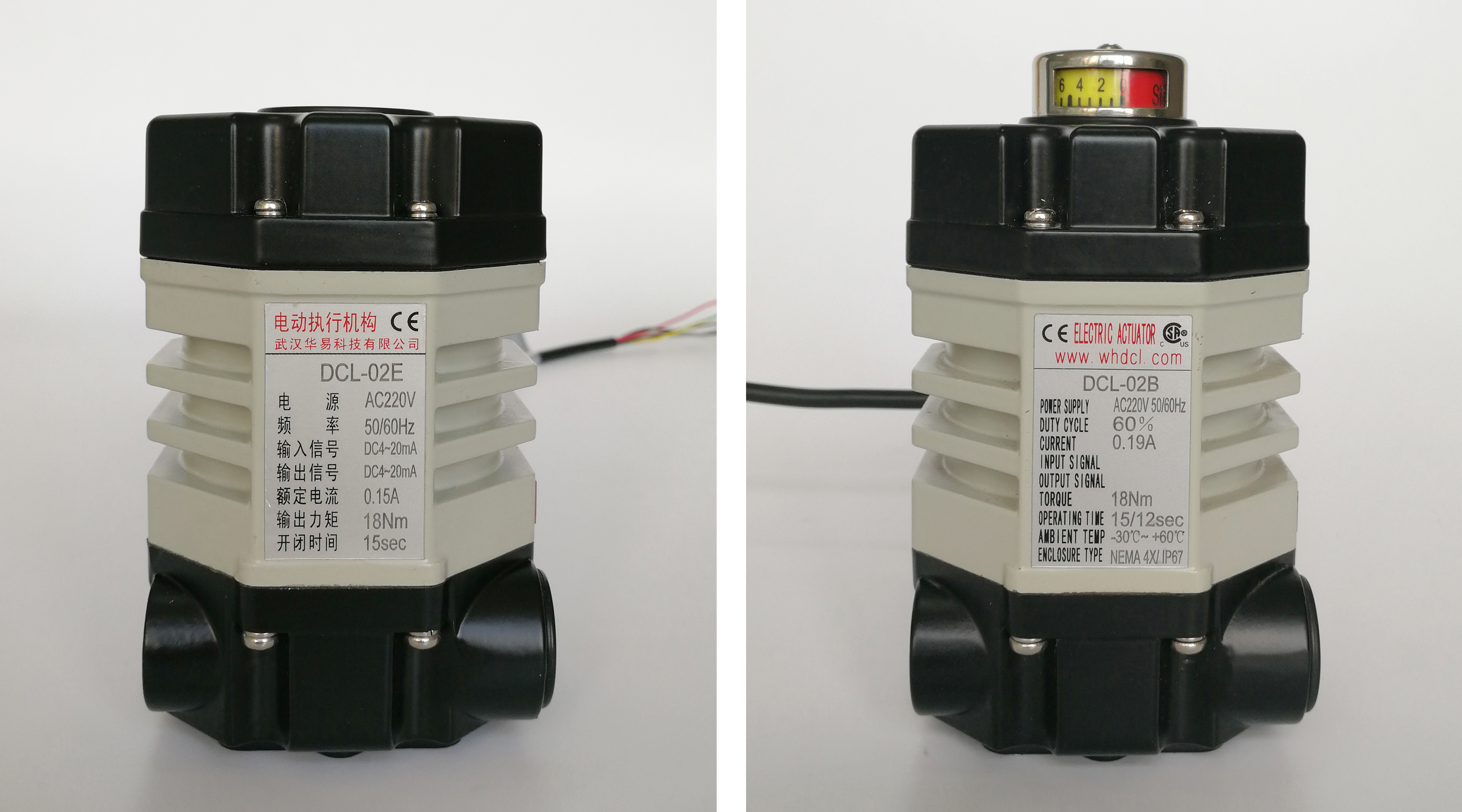

Super-Miniatur 15S 18Nm Schmetterlingsventil elektrischer Aktor
Produktdetails
| Standardzeit/Drehmoment | 15s/18nm | Optionale Zeit/Drehmoment | 7s/9nm 60s/18nm |
|---|---|---|---|
| Gesamtgewicht | 1,2 kg | Stromversorgung | 24 VAC/110 VAC/220 VAC |
| Motorleistung | 6W | Umgebungstemperatur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Installationswinkel | 360° | Schutzgrad | IP67 Nema4/4x |
| Hervorheben | 15S Schmetterlingsventil-Aktuator,Mini-Elektroantrieb 18Nm,Kompakter Schmetterlingsventil-Aktuator |
||
Produkt-Beschreibung
Miniaturelektrischer Aktor mit Superdrehmoment mit zwei Hilfsgrenzschaltern
Beschreibung
DCL-02B kann zum Antrieb von Ventilen oder Schwingarmen mit einem vollen Winkel von höchstens 90 Grad verwendet werden.Zwei weitere passive Kontaktschalter werden hinzugefügt, um die Ventilposition zu bestätigen- Sehr kompakte Größe mit einzigartigem Design, Last-Stage-Antrieb mit Wurm-Ausrüstung, um das Selbstversperren zu gewährleisten.
DCL bietet für einige spezielle Anforderungen einen maßgeschneiderten Entwurfsservice. Alle Serienantriebsgeräte können eine weitere erforderliche mittlere Position zwischen voller offener und voller Schließposition einstellen.Das Verkabelungsdiagramm kann nach Kundenwunsch entworfen werden. Der Aktor mit mittlerer Position wird üblicherweise in Anwendungen eingesetzt, bei denen eine vorgegebene Zwischensteuerungsposition erforderlich ist, wie z. B. ein 3-Wege-Kugelventil des Typs T.Aktuatoren werden nach strengen UL- und CSA-Standards geprüft und von CSA zertifiziert.
Spezifikation
Leistungsparameter
| Parameter | DCL-02 | Dies gilt auch für die Fahrzeuge, die in der Kategorie der Fahrzeugklasse 1 eingesetzt werden. | |||
|---|---|---|---|---|---|
| DC24V | AC24V | AC110V | AC220V | ||
| Typ | DCL-02 | DCL-MZZ (mehrere Kurven) | |||
| Macht | DC24V | AC24V | AC110V | AC220V | DC24V |
| Motorleistung | 8W | 6W | 6W | 6W | 20 W |
| Nennstrom | 0.7A | 1.3A | 0.3A | 0.15A | 1.1A |
| Standardzeit/Drehmoment | 15S/18Nm | 18Nm | |||
| Optionale Zeit/Drehmoment | 7S/9Nm 60S/18Nm | ||||
| Drehwinkel oder -kurven | 0 ¢ 900 | 3 r/min | |||
| Verfügbare Steuerungsschaltung | Typ G | Typ A,B | Typ A, B, E, | ||
| Gesamtgewicht | 1.2 kg | ||||
| Isolierungswiderstand | 100MΩ/250VDC | 100MΩ/500VDC | 100MΩ/250VDC | ||
| Spannungsklasse widerstehen | 500VAC 1 Minute | 1500VAC 1 Minute | 500 VAC 1 Minute | ||
| Schutzklasse | IP67 | ||||
| Winkel der Montage | 3600in jedem Winkel | ||||
| Elektrische Schnittstelle | 7-Kern-Kabel für die Verbindung | ||||
| Umgebungstemperatur | -25°C + 55°C | ||||
| Sicherung | 2A | 3A | 1A | 1A | 2A |
Eigenschaften
- Viertelstundenbetrieb
- Zwei Hilfsgrenzschalter zur Bestätigung der Ventilposition
- Hartes Hochdruckgehäuse aus Druckguss aus Aluminium mit Wettersicherheit IP67 und NEMA 4X
- Nicht belüfteter Motor mit hohem Startdrehmoment und geringer Trägheitskraft
- Alle Metall-Selbstverriegelungsgetriebe, bleibt in der letzten bekannten Position nach Stromausfall
- Verfügbarer Ventilpositionsanzeiger/Flachanzeiger oder Konvexanzeiger
- Manuelle Überschrift
- Standard ISO5211 Direktinstallation
- CSA nach UL 429 und CSA C22 zertifiziert.2, CE-Kennzeichnung
