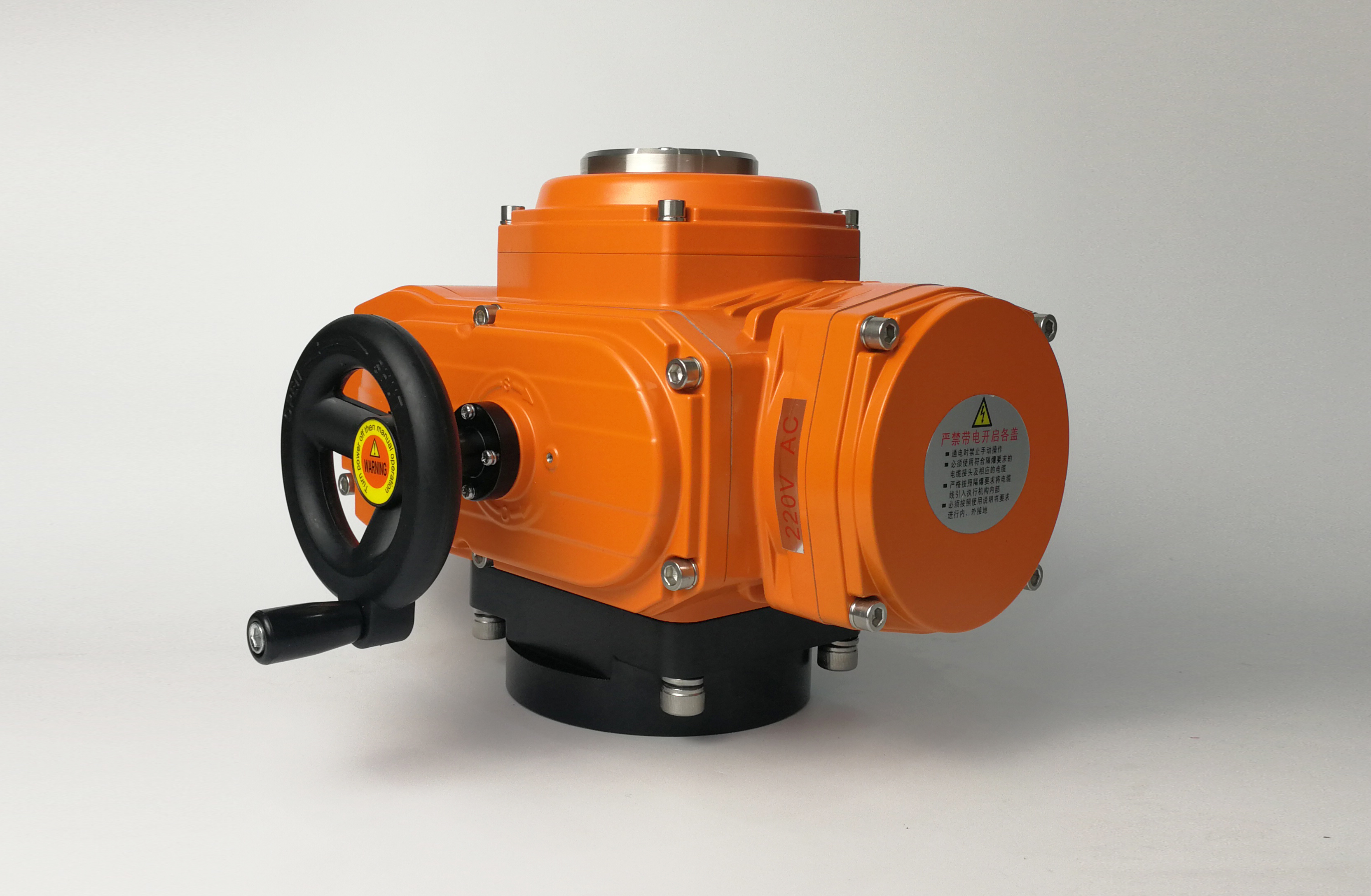

AC220V ATEX ISO5211 ExdⅡC T4 explosionsgeschützter elektrischer Ventilantrieb
| Herkunftsort | WUHAN, CHINA |
|---|---|
| Markenname | DCL |
| Zertifizierung | CE/ROHS/CSA/IP67 |
| Modellnummer | Dies gilt auch für die Fahrzeuge, die mit einem Fahrzeug ausgestattet sind. |
| Min Bestellmenge | 1 STÜCK |
| Verpackung Informationen | Karton/Palette |
| Lieferzeit | 7 Werktage |
| Zahlungsbedingungen | D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit | 5000 Stück/Monat |
Produktdetails
| Standarddrehmoment | 100 nm bis 600 nm | Standardzeit | 30s bis 45s |
|---|---|---|---|
| Gesamtgewicht | 5 kg bis 10 kg | Stromversorgung | 24 VAC/110VAV/220 VAC/380VAC/24VDC |
| Motorleistung | 15W bis 90W | Umgebungstemperatur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Installationswinkel | 360° | Schutzgrad | IP68 nema4x/7 |
| Hervorheben | ATEX Explosionssichere elektrische Aktoren,ISO5211 elektrischer Ventilantrieb,AC220V kompakter Antrieb mit Garantie |
||
Produkt-Beschreibung
Explosionsgeschützter elektrischer Kompaktantrieb mit ExdIICT4-Schutzart für Zone 1 / Division 1
Merkmale
- Vierteldrehungsbetrieb mit mechanischen Endanschlägen
- Anschlussflächen für Zylinderanschlag an jedem Gehäusedeckel, flammfeste Spaltbreite und Länge entsprechen UL- und CSA-Standard
- Explosionsschutzart ExdIICT4 für Zonensystem und Gruppe C, D T4 für Divisionssystem
- Robustes Aluminiumgehäuse IP68/NEMA 4X mit Pulverbeschichtung
- 10 mm hochfeste Glaslinse für Ventilstellungsanzeige, behält hohe Härte bei niedrigen (-22F) und hohen Temperaturen (140F).
- Hartguss-Aluminiumlegierungsgehäuse zur Gewährleistung der Widerstandsfähigkeit des Antriebs gegen hohen Explosionsdruck (> 2,2 MPa).
- Nicht belüfteter Motor mit Brandschutzbehandlung.
- Hochleistungs-Motor mit Überlastschutz
- Einschaltdauer ist 70%, S2 Kurzzeitbetrieb mit kontinuierlicher Betriebsdauer unter 15 Minuten und S4 Intervallbetrieb mit 1200 Zyklen/Stunde.
- ISO5211 Mehrfachflanschmontage.
- ÜberdrehmPartnerschutz verfügbar
- Anti-Kondensationsheizung ist optional
- Manuelle Übersteuerung mit Inbusschlüssel oder Handrad
- CSA-Zertifizierung im Gange gemäß UL-Standard/ATEX-Kennzeichnung
Beschreibung
Dieser Antrieb ist für den Einsatz in über 90 % der explosionsgefährdeten Gasatmosphären geeignet, mit Ausnahme von Untertagekohlebergwerken. Sein Motor und seine elektronischen Komponenten sind flammgeschützt behandelt.
Die Bearbeitungspräzision aller Passflächen wird streng kontrolliert und auf Lieferantenebene geprüft, um sicherzustellen, dass die flammfeste Spaltbreite ausreichend eng ist, um interne Funken einzudämmen. Das Aluminiumgehäuse wird mit einer größeren Tonnenpresse als Standard-Elektroantriebe im Hochdruck-Kokillengussverfahren hergestellt, was zu einer dichteren Struktur führt, die deutlich höheren Explosionsdrücken standhält.
Alle Passflächen zwischen den Gehäuseteilen sind gemäß ATEX- und UL-Standards ausgelegt, präzise bearbeitet und vor der Montage getestet, um die Explosionsschutzklasse zu gewährleisten. Die Installation wird durch die Standard-ISO5210-Mehrfachflanschmontage und den doppelten Vierkantantrieb vereinfacht.
Spezifikation
| Typ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| Stromversorgung | AC110V/AC220V | ||||
| Ausgangsdrehmoment | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| Ansprechzeit | 20S | 30S | 30S | 30S | 45S |
| Drehwinkel | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Motorleistung | 10W | 25W | 40W | 90W | 90W |
| Nennstrom | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Gesamtgewicht | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| Eingangssignal | 4-20mADC,1-5VDC,2-10VDC | ||||
| Ausgangssignal | 4-20mADC | ||||
| Grundfehler | nicht mehr als ±1% | ||||
| Reziproker Fehler | nicht mehr als 1% | ||||
| Totraum | 0,5%-5,0% einstellbar | ||||
| Dämpfungscharakteristik | 0 mal | ||||
| Wiederholfehler im Antrieb | ≤1% | ||||
| Isolationswiderstand | 100MΩ/500VDC | ||||
| Stoßspannungsfestigkeitsklasse | 1500VAC 1 Minute | ||||
| Schutzart | IP67 | ||||
| Explosionsschutzklasse | Exd II BT4Gb | ||||
| Einbaulage | 360° in beliebiger Lage | ||||
| Elektrische Schnittstelle | 2-M20*1.5 explosionsgeschützte Stecker, Kunden müssen beim Gebrauch entsprechende explosionsgeschützte Kabelverschraubungen installieren, je nach gewähltem Kabel. | ||||
| Umgebungstemperatur | -20℃~+60℃ | ||||
| Optionale Funktion | ÜberdrehmPartnerschutz/Entfeuchtungsheizung/Passiver Kontaktschalter | ||||
| Anmerkung | Jedes andere benötigte Ein- oder Ausgangssignal bitte bei der Bestellung angeben. | ||||
