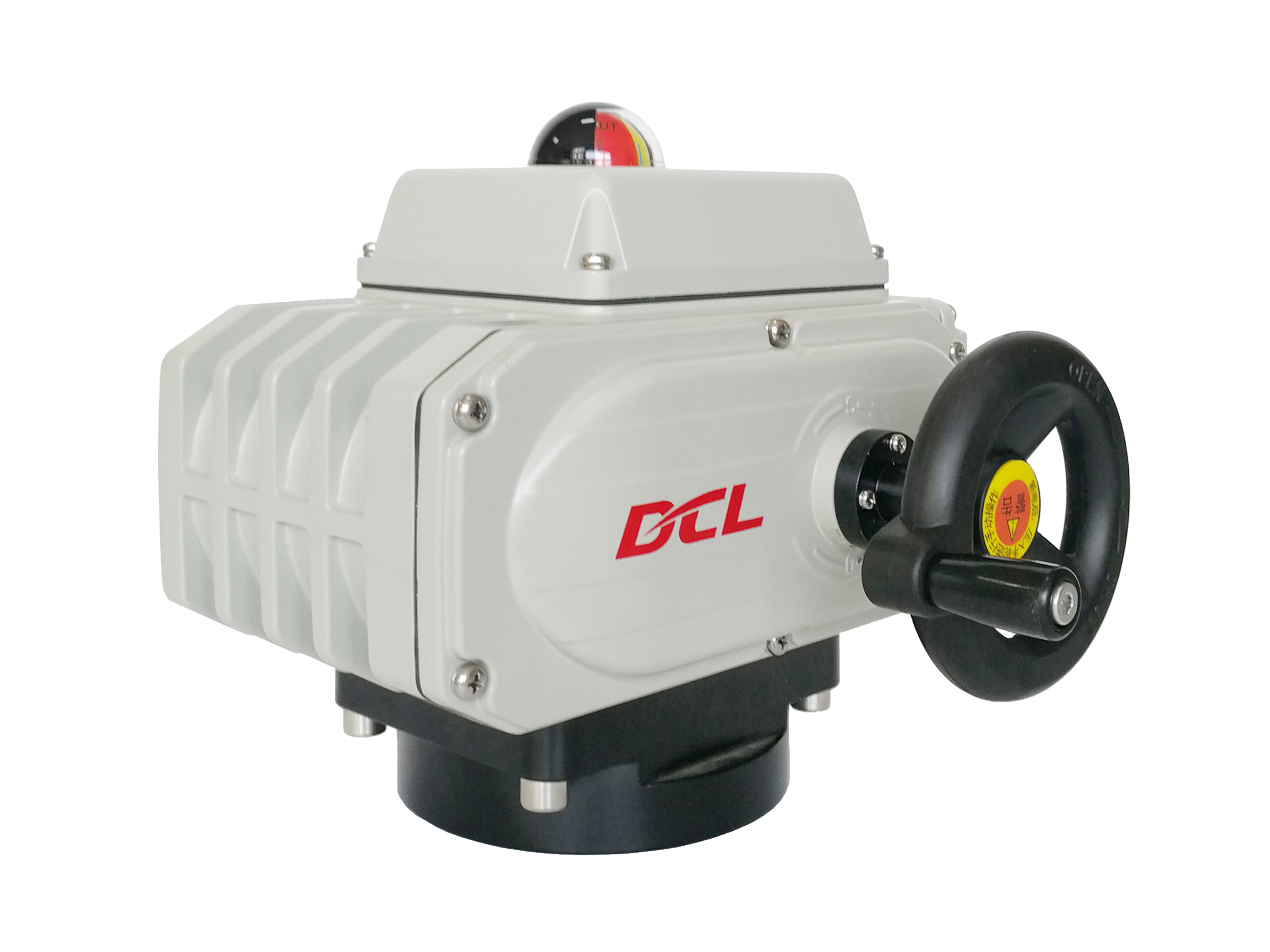

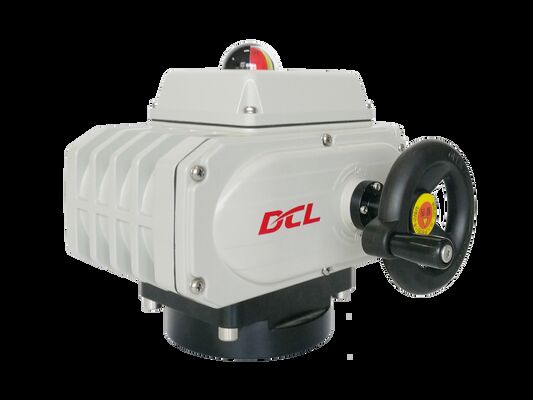

CSA ISO5211 AC220V 200Nm selbstkalibrierender intelligenter elektrischer Stellantrieb
Produktdetails
| Stromversorgung | 24 VAC/110VAV/220 VAC/380 VAC | Motorleistung | 6W bis 140W |
|---|---|---|---|
| Standarddrehmoment | 50 nm bis 2500 nm/442in.lbs bis 22125in.lbs | Standardzeit | 20s bis 75s |
| Eingangssignal | 4-20MADC/1-5VDC/2-10VDC | Ausgangssignal | 4-20madc |
| Schutzgrad | IP67 Nema4/4x | Gesamtgewicht | 1,2 kg bis 20 kg |
| Umgebungstemperatur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Installationswinkel | 360° |
| Hervorheben | CSA ISO5211 elektrischer Stellantrieb,selbstkalibrierender intelligenter Stellantrieb,AC220V 200Nm Stellantrieb |
||
Produkt-Beschreibung
Selbstkalibrierender intelligenter elektrischer Aktor mit Positionierungsmodul / Wiederholungsfehler ≤ 1%
Eigenschaften
- Vierteldreh mit mechanischen Grenzwerten
- Einzigartiges integriertes Motor-/Steuerpaket/Gehäuse mit sehr geringer Größe und schönem Aussehen
- Überdrehmomentschutz durch Drehmomentprüffunktion des intelligenten Vollpottenregler
- Hochleistungs-EMK mit EFT, ESD und Hochspannungsspannung für das Kontrollpaket
- Schwerlastmotor mit thermischem Überlastschutz
- Wetterfestes Gehäuse aus Aluminiumlegierung mit thermisch gebundener Polyesterbeschichtung
- Verfügbarer Ventilpositionsanzeiger/Flachanzeiger oder Konvexanzeiger
- Ausgangssignal 4-20mA für die Ventilposition
- Selbstkalibrierung und Selbstkontrolle von Problemen
- Standard ISO5211 Montage von Mehrflanschventilen
- Manuelle Übernahme mit Schlüssel oder Handrad
- CSA-Zertifizierung nach UL und CSA-Standard/CE-Kennzeichnung/RoHS 3.0
Spezifikation
| Typ | Die in Absatz 1 genannten Anforderungen gelten nicht. | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| Macht | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 genannten Angaben sind zu beachten. | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
| Ausgangsdrehmoment | 50 Nm | 100 Nm | 200 Nm | 400 Nm | 600 Nm | 1000 Nm | 2000 Nm | 3000 Nm |
| Schauspielzeit | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| Drehwinkel | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° | 0 bis 90° |
| Motorleistung | 10 W | 25 W | 40 W | 90 W | 90 W | 120 W | 140 W | 140 W |
| Nennstrom | 1.50/0.24/0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0,57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| Gesamtgewicht | 2.5 kg | 4.5 kg | 9 kg | 9.5 kg | 10 kg | 19 kg | 19.5 kg | 20 kg |
| Eingangssignal | 4-20mADC, 1-5VDC, 2-10VDC | |||||||
| Ausgabe Singal | 4-20mADC | |||||||
| Grundsätzlicher Fehler | nicht mehr als ± 1% | |||||||
| Gegenseitiger Fehler | nicht mehr als 1% | |||||||
| Toter Raum | 00,5% bis 5,0% verstellbar | |||||||
| Dämpfungsmerkmal | 0 mal | |||||||
| Wiederholter Fehler im Aktor | ≤ 1% | |||||||
| Isolierungswiderstand | Die Leistung wird durch die Anpassung an die Leistungsanforderung des Herstellers ermittelt. | |||||||
| Spannungsklasse widerstehen | AC24V:500VAC 1 Minute AC110/220V:1500VAC 1 Minute | |||||||
| Schutzklasse | IP67 | |||||||
| Winkel der Montage | 360° in jedem Winkel | |||||||
| Elektrische Schnittstelle | Zwei G1/2 Wattdichte Kabelanschlüsse, eine für Stromleitung und eine für Signalleitung | |||||||
| Umgebungstemperatur | -20°C bis +55°C | |||||||
| Optionale Funktion | Überdrehmomentschutz/Entfeuchtungsheizung/Passivkontaktschalter/Kuppelanzeiger/Handgriff | |||||||
| Anmerkung | Alle sonstigen erforderlichen Eingangs- oder Ausgangssignale sind in der Bestellung anzugeben. | |||||||
Beschreibung
Der elektrische DCL-modulierende Aktor verfügt über eineintegriertes Designdie den Motor, das Steuermodul und das Gehäuse in einer Einheit kombiniert.
Im Gegensatz zu vielen anderen elektrischen Aktoren, die einen zusätzlichen separaten Abteil für die Steuerung erfordern, was zu einem sperrigen und unkompakten Erscheinungsbild führt,der DCL-Aktor ist mit einem ultra-kompakten multifunktionalen Steuermodul ausgestattetSeine Größe ist vergleichbar mit der eines standardmäßigen Endblocks des Typus "ein-aus" und ermöglicht eine ordentliche Montage im Verkabelungsabteil.
Dieses intelligente Steuerungsmodul istvollständig in Topf gelegtzum Schutz elektronischer Komponenten vor Vibrationen und Feuchtigkeit.
Der Aktor hat strenge EMV-Tests, einschließlich EFT-, ESD- und Überspannungstests, erfolgreich bestanden und verfügt über eine CSA-Zertifizierung in Übereinstimmung mit den UL- und CSA-Normen.
