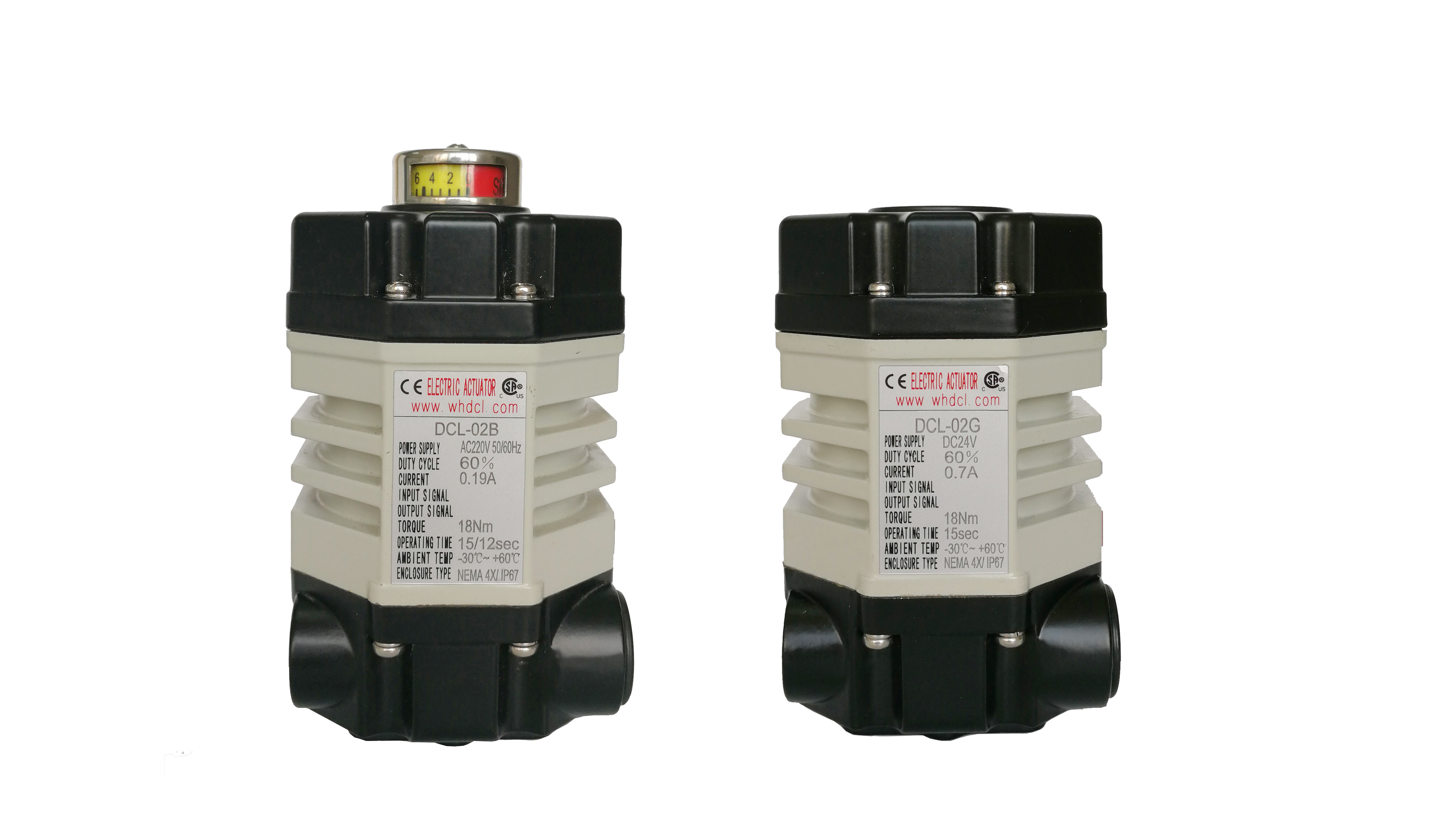

CE CSA UL AC220V Ultra Kleiner Elektrischer Vierteldrehungsaktuator

  • CE CSA UL AC220V Ultra Small Electric Quarter Turn Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Die Daten sind in der Tabelle 2 aufgeführt.
Min Bestellmenge 1 STÜCK
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standardzeit/Drehmoment 15s/18nm Optionale Zeit/Drehmoment 7s/9nm 60s/18nm
Gesamtgewicht 1,2 kg Stromversorgung 24VDC / 12VDC ist optional
Motorleistung 8W Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Installationswinkel 360° Schutzgrad IP67 Nema4/4x
Hervorheben

CE-zertifizierter Viertelschaltbetreiber

,

mit einer Leistung von mehr als 50 Watt

,

CSA UL AC220V-Aktor
Hinterlass eine Nachricht
Produkt-Beschreibung
24VDC/12VDC Aluminiumgehäuse, ultra-kleiner elektrischer Vierteldrehungsaktuator

DCL-02 Abmessungen und Parameter.pdf

Eigenschaften
  • Vierteldrehungsstandard, Drehwinkel kleiner als 360° optional
  • Permanentmagnetbürstenmotor aus Seltenerdmaterial, perfekte Robustheit, sehr geringer Temperaturanstieg während des Betriebs
  • Wasserdichte Gehäuseabdeckung mit IP67-Schutzart für Innen- und Außeneinsatz
  • Zwei weitere Endschalter zur Bestätigung der Ventilposition
  • Selbstverriegelnd bei Stromausfall
  • Starkes Getriebe mit weichnitrierten Metallzahnrädern
  • Manuelle Bedienung mit Griff
  • CE-gekennzeichnet/RoHS 3 getestet/CSA-gelistet
Beschreibung

Der DCL-02G ist speziell für hochsichere Industrieumgebungen konzipiert, die 12VDC oder 24VDC Sicherheitsnetzteile erfordern. Seine Niederspannungsarchitektur eliminiert inhärent elektrische Gefahren und gewährleistet kompromisslose Sicherheit für das Personal vor Ort.

Im Kern befindet sich ein Seltenerd-Permanentmagnetmotor, der einen deutlich höheren magnetischen Fluss als herkömmliche Ferrit-Alternativen erzeugt. Dies ermöglicht dem Aktuator, ein überlegenes Drehmoment und eine hohe Leistungsdichte in einem bemerkenswert kompakten Gehäuse zu liefern. Darüber hinaus ist der Motor für eine außergewöhnliche Laststabilität ausgelegt. Im Gegensatz zu Standard-DC-Motoren, die zu Geschwindigkeits schwankungen neigen, behält der DCL-02G eine konstante Betriebsgeschwindigkeit unabhängig von Lastschwankungen bei. Diese Präzision gewährleistet eine flüssige Ventilsteuerung, minimierte Vibrationen und eine bemerkenswert geringe thermische Belastung – für eine zuverlässige, effiziente Leistung in den anspruchsvollsten Anwendungen.

Leistungsparameter
Leistungsparameter



Typ DCL-02 DCL-MZZ (Mehrfachumdrehungen)
Leistung DC24V AC24V AC110V AC220V DC24V
Motorleistung 8W 6W 6W 6W 20W
Nennstrom 0,7A 1,3A 0,3A 0,15A 1,1A
Standardzeit/Drehmoment 15S/18Nm 18Nm
Optionale Zeit/Drehmoment 7S/9Nm 60S/18Nm 　
Drehwinkel oder Umdrehungen 0～900 3 U/min
Verfügbare Steuerkreise Typ G Typ A,B Typ A,B ,E , 　
Gesamtgewicht 1,2kg
Isolationswiderstand 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Spannungsfestigkeitsklasse 500VAC 1 Minute 1500VAC 1 Minute 500VAC 1 Minute
Schutzart IP67
Einbauwinkel 3600 in jedem Winkel
Elektrische Schnittstelle 7-adriges Kabel für den Anschluss
Umgebungstemperatur -25～+55℃
Sicherung 2A 3A 1A 1A 2A

CE CSA UL AC220V Ultra Kleiner Elektrischer Vierteldrehungsaktuator

CE CSA UL AC220V Ultra Kleiner Elektrischer Vierteldrehungsaktuator
