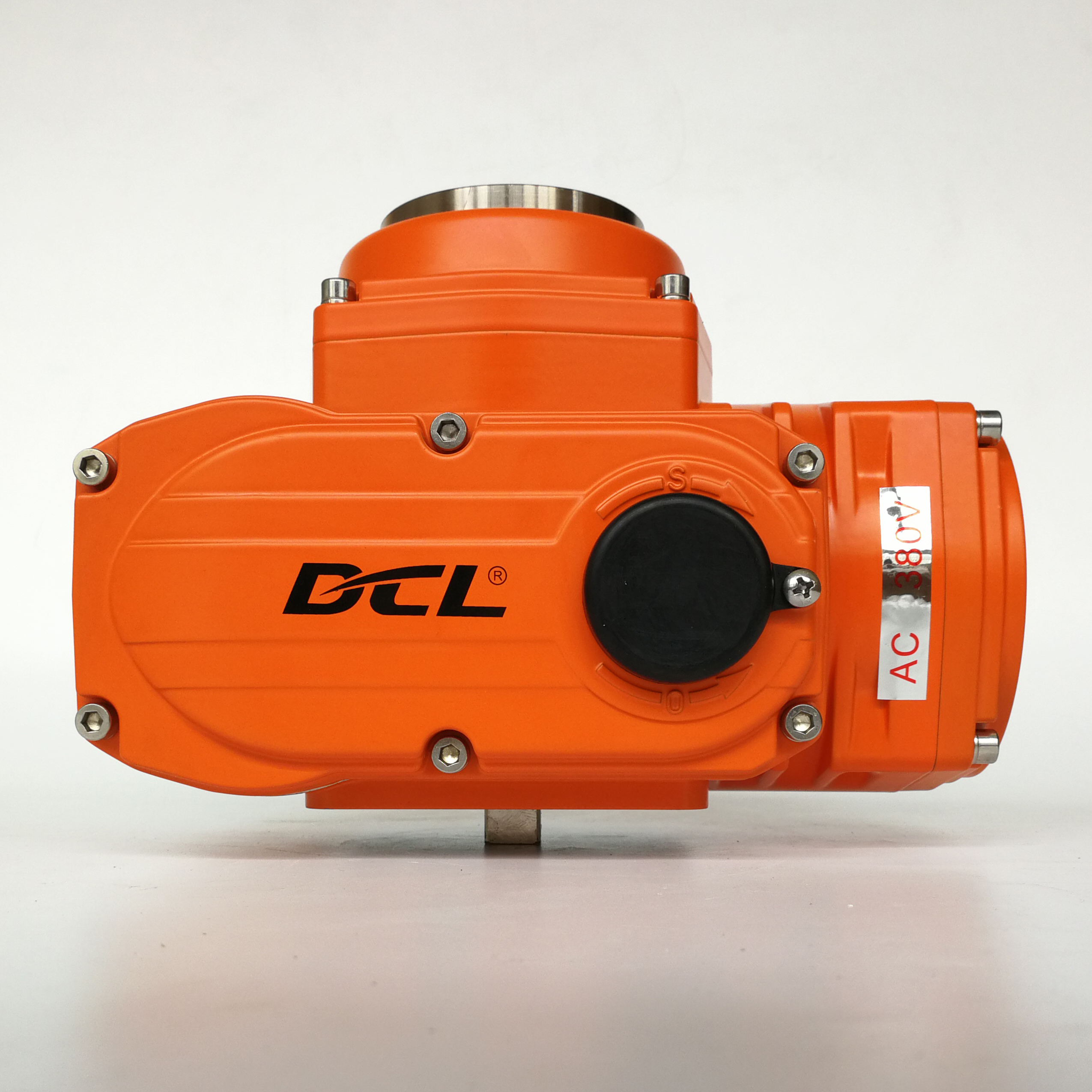

ExdIIC T4 Explosionssichere Vierdreh-Elektroventilaktuator

• Vierteldrehungsbetrieb mit mechanischen Begrenzungen
• Die Verbindungsflächen jedes Gehäusedeckels vom Zylinderanschlagtyp, der flammensichere Spalt und die Länge entsprechen den UL- und CSA-Standards
• Explosionsgeschützter Grad ExdIICT4 für das Zonensystem und Gruppe C, D T4 für das Divisionssystem
• Robustes IP68/NEMA 4X-Gehäuse aus Aluminiumlegierung mit Pulverbeschichtung
• 10 mm hochfeste Glaslinse für die Ventilstellungsanzeige, behält ihre hohe Härte sowohl bei niedrigen Temperaturen (-22 °F) als auch bei hohen Temperaturen (140 °F).
• Gehäuse aus Hartdruckguss-Aluminiumlegierung, um die Widerstandsfähigkeit des Stellantriebs gegen hohen Explosionsdruck (>2,2 MPa) sicherzustellen.
• Nicht belüfteter Motor mit Feuerbehandlung.
• Hochleistungsmotor mit thermischem Überlastschutz
• Die Einschaltdauer beträgt 70 %, S2-Kurzzeitbetrieb mit Dauerbetrieb von weniger als 15 Minuten und S4-Intervallbetrieb mit 1200 Mal/Stunde.
• ISO5211-Mehrfachflanschmontage.
• Ein Überdrehmomentschutz ist verfügbar
• Eine Antikondensationsheizung ist optional
• Manuelle Notbetätigung mit Inbusschlüssel oder Handrad
• CSA-Zertifizierung gemäß UL-Standard/ATEX-Kennzeichnung in Bearbeitung

Der Aktuator ist für den vielseitigen Einsatz konzipiert und eignet sich für über 90 % der explosionsgefährdeten Gasumgebungen (ausgenommen Zechen/Untertagebergwerke). Sowohl Motoren als auch elektronische Komponenten verfügen über zertifizierten Flammenschutz. Um eine luftdichte, feuerfeste Verbindung zu gewährleisten, wird die Bearbeitungsgenauigkeit aller Passflächen in der gesamten Lieferkette streng kontrolliert und streng geprüft, um sicherzustellen, dass interne Funken sicher eingedämmt werden. Darüber hinaus wird das Aluminiumgehäuse im Schwerlast-Druckgussverfahren mit hoher Tonnage hergestellt, was zu einer dichteren Materialstruktur führt, die wesentlich höheren Explosionsdrücken standhalten kann als herkömmliche elektrische Aktuatoren.

Alle Kontaktflächen zwischen den Gehäusen entsprechen strikt den ATEX- und UL-Standards und werden vor dem Zusammenbau einer Präzisionsbearbeitung und strengen Tests unterzogen, um die Explosionsschutzklasse zu gewährleisten. Für eine nahtlose Integration verfügt der Stellantrieb über eine ISO 5211-konforme Mehrflanschmontage und einen Doppelvierkantantrieb, was eine einfache Installation vor Ort gewährleistet.
