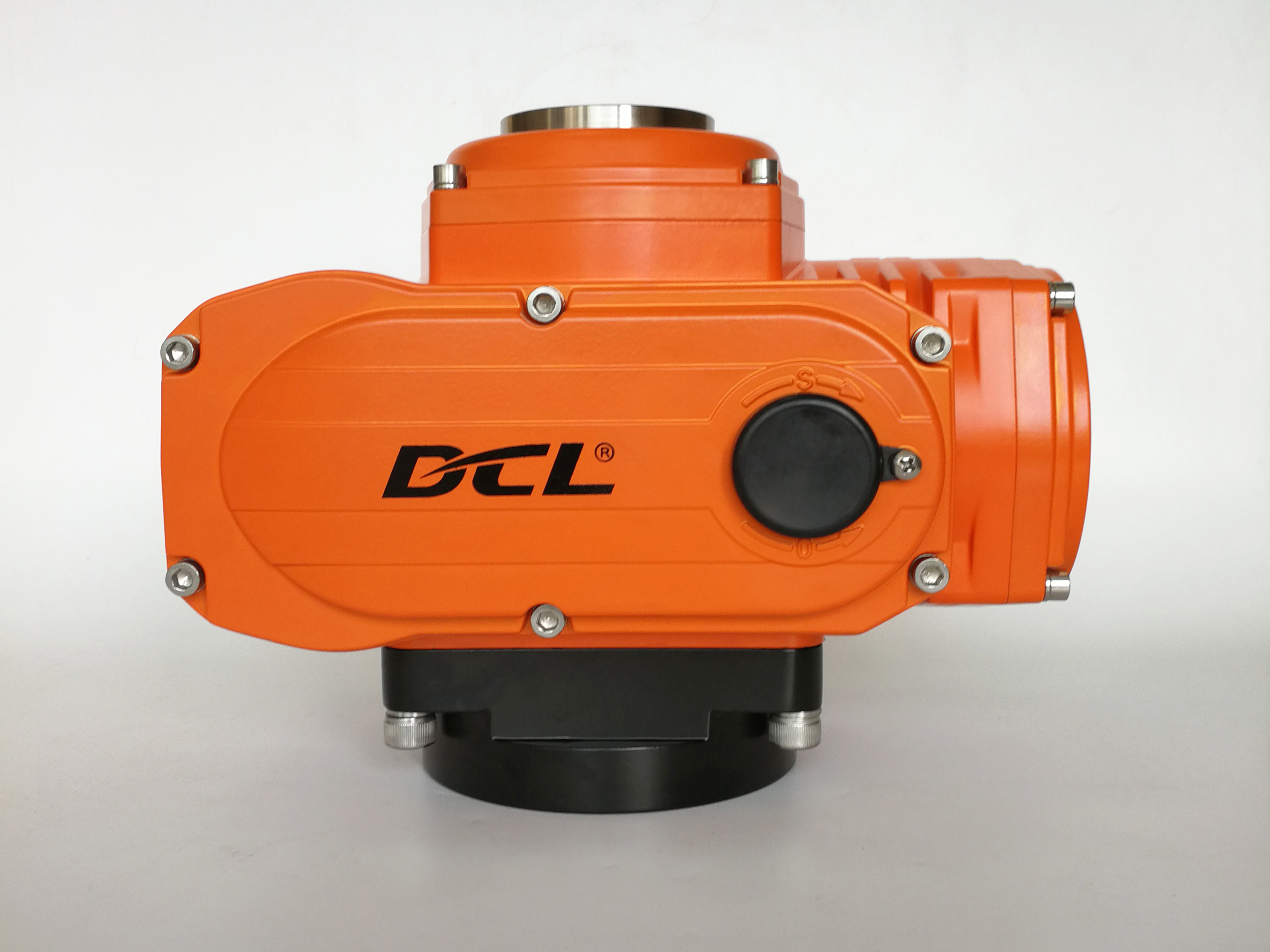

600 Nm AC380V CSA ATEX CE Explosionsgeschützter elektrischer Vierteldrehantrieb

• Vierteldrehungsbetrieb mit mechanischen Begrenzungen
• Hochleistungsmotor mit thermischem Überlastschutz
• Robustes IP68/NEMA 4X-Gehäuse aus Aluminiumlegierung mit Pulverbeschichtung
• Explosionsgeschützter Grad ExdIICT4 für das Zonensystem und Gruppe C, D T4 für das Divisionssystem
• Ein Überdrehmomentschutz ist verfügbar
• Eine Antikondensationsheizung ist optional
• Standardmäßige ISO5211-Direktinstallation
• Manuelle Notbetätigung mit Inbusschlüssel oder Handrad
• CSA-Zertifizierung

Die explosionsgeschützten elektrischen Stellantriebe von DCL verfügen optional über ein integriertes Überdrehmomentschutzsystem. Wenn gefährliche Rohrleitungsventile aufgrund von Medienkristallisation oder Fremdverunreinigungen blockieren, steigt das Rohrleitungsdrehmoment schnell auf einen voreingestellten kritischen Grenzwert an; Der Drehmomentschalter schaltet den Stromkreis sofort ab, um ein Abscheren des Ventilschafts zu verhindern und interne Getriebeantriebsgeräte vor Schäden durch Überlastung zu schützen. Gleichzeitig ist ein empfindlicher PTC-Überhitzungsschutz direkt in die Wicklungen des Elektromotors eingebettet. Im Falle eines unerwarteten Motorstillstands, bei dem die Temperatur 105 °C erreicht, wird die Schleife automatisch getrennt und wieder hergestellt, sobald die Windtemperatur auf 80–90 °C zurückfällt, wodurch eine zuverlässige elektrische und mechanische Barriere entsteht.

Diese Einheiten wurden für explosionsgefährdete Gas- und Staubumgebungen außerhalb von Kohlebergwerken entwickelt und erfüllen über 90 % der Anforderungen an explosionsfähige Atmosphären. Um Flammenaustritt aus der physischen Quelle zu verhindern, werden der Hohlraum für den Elektromotor, der Hohlraum für elektronische Komponenten und der Anschlusshohlraum alle nach strengen Exd-Standards hergestellt, wobei eine präzise Rundnahtzugabe verwendet wird, um feuersichere Verbindungen zu gewährleisten. Durch die strikte Optimierung des flammensicheren Verbindungsspalts und der Breite hält das robuste Gehäuse aus Aluminiumdruckguss den durch Explosionen im Inneren verursachten hohen Drücken sicher stand, ohne Schaden zu nehmen, und gewährleistet so eine absolute Eindämmung interner Funken. Mit der zertifizierten Schutzklasse IP68 verfügen diese Stellantriebe über die vollständige nordamerikanische CSA-Zertifizierung (gemäß ANSI/UL 60079-1 und CSA C22.2 Nr. 30) und erfüllen nahtlos sowohl die Divisions- als auch die Zonenklassifizierungsrahmen für Gefahrenbereiche der Klasse I, Division 1 und Klasse I, Zone 1.
