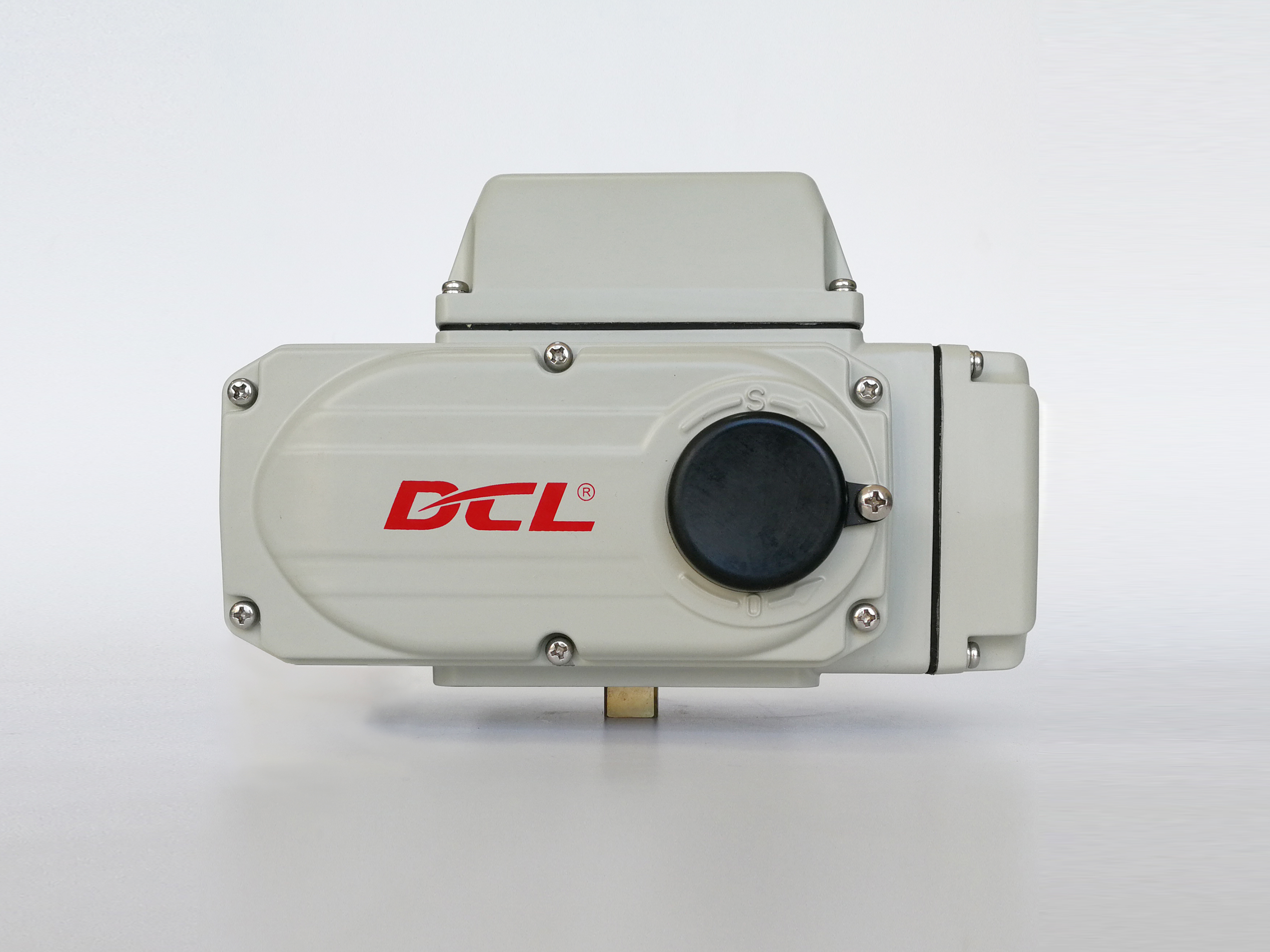

CSA DC12V 30S 100Nm 360° ISO5211 Viertelschaltbetreiber

  • CSA DC12V 30S 100Nm 360° ISO5211 Quarter Turn Actuator
  • CSA DC12V 30S 100Nm 360° ISO5211 Quarter Turn Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL vollelektrische Aktoren
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Stromversorgung 24 VAC/110VAV/220 VAC/380VAC/24VDC Installationswinkel 360°
Standardzeit/Drehmoment 15s bis 75s/18 nm bis 2500 nm/160in.lbs bis 22125in.lbs Gesamtgewicht 1,2 kg bis 20 kg
Motorleistung 6W bis 140W Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Schutzgrad IP67 Nema4/4x
Hervorheben

CSA DC12V Vierteldrehbetrieb

,

ISO 5211 Kompakter Aktor

,

Drehmoment von 100 Nm
Hinterlass eine Nachricht
Produkt-Beschreibung

Kompakter Aktor mit einem nicht belüfteten, reversiblen Induktionsmotor

Eigenschaften

  • 1/4 Drehbetrieb mit mechanischen Einschränkungen
  • Automatisches Kugelventil und Schmetterlingsventil zur Einstellung oder Abschaltung des Durchflusses
  • Alle Bronzelegierung Wurm Sektor Ausrüstung ist sehr langlebig und Widerstandsfähigkeit gegen starke Reibung
  • Mehr als 10000 Mal vollständige offene und geschlossene Lebenszyklen mit voller Nennlast bei 80%
  • Kompakte Größe für den Grenzraum mit wetterfestem Gehäuse aus Aluminiumlegierung des Typs 4X
  • Korrosionsschutz robuste Aluminiumlegierung mit thermisch gebundener Polyesterbeschichtung
  • Vollmetallgetriebe mit selbstverriegelndem Wurmgetriebe
  • Sichtbarer Positionsanzeiger des Ventils
  • Zwei elektrische Grenzschalter zur Bestätigung der Ventilposition, keine zusätzliche Bremse erforderlich
  • Allen-Handler manuelle Überschrift
  • CSA-Liste/UL-Konformität/CE-Kennzeichnung/RoHS 3.0-Prüfung
  • Aktualisierung:Die DC12V-Stromversorgungsmodelle DCL-02, DCL-05, DCL-10 und DCL-20 haben die CSA-Zertifizierung erhalten.
  • Aktualisierung:Die DC24V-Stromversorgungsmodelle DCL-100/200/300 haben die CSA-Zertifizierung erhalten.

Beschreibung

DCL-kompakte elektrische Aktoren sind für die nahtlose Integration in Gebäudeautomationssysteme konzipiert und bieten eine präzise Steuerung von Innenraumtemperatur, Luftvolumen, Wasserfluss,und hydraulisches Gleichgewicht, wenn sie häufig mit Schmetterlingsventilen kombiniert werdenUm eine hochpräzise Modulation zu erreichen, sind diese Aktoren mit schweren Motoren mit einem Arbeitszyklus von 80% ausgestattet, die eine kontinuierliche Anpassung mit hoher Frequenz ermöglichen.Gebaut für eine sehr lange Lebensdauer, minimieren sie die Wartungsbedürfnisse auf dem Aftermarket und senken die Gesamtbetriebskosten erheblich.Diese Einheiten sind robust für raue Bedingungen konzipiert, sowohl für Innen- als auch für Außeninstallationen geeignet und bieten eine optionale Anti-Kondensationsheizung, um Feuchtigkeit und Korrosion aktiv zu verhindern.. Um eine kompromisslose globale Sicherheit und Zuverlässigkeit zu gewährleisten, werden alle DCL HVAC-Aktoren streng nach UL- und CSA-Standards getestet, haben eine vollständige CSA-Zertifizierung,und von SGS unabhängig für die Einhaltung der CE- und RoHS-Vorschriften überprüft werden.

Spezifikation

Typ des Aktoren Standardzeit/Drehmoment Optionale Zeit/Drehmoment Drehwinkel (max. Bereich) Gesamtgewicht Stromversorgung Ausgewählte Steuerung
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0 ~ 90° einstellbar 1.2Kg Dies ist der Fall, wenn die Leistung der Fahrzeuge in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem die Fahrzeuge eingesetzt werden, nicht übersteigt, die Anforderungen der Richtlinie 2008/57/EG. Typen von A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0 ~ 360° einstellbar 2.5 Kilo Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, und die Leistung des Geräts nicht übersteigt, die Leistung des Geräts nicht übersteigt. Typen von A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0 ~ 360° einstellbar 4.5 Kilo Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, und die Leistung des Geräts nicht übersteigt, die Leistung des Geräts nicht übersteigt. Typen von A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0 ~ 90° einstellbar 9 kg Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. Typen von A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5 Kilo
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0 ~ 90° einstellbar 19 kg

Dies ist der Fall.

Die Leistung ist in den folgenden Bereichen zu messen:

 Typen von A/B/C/D/E/F/H
DCL-200 90S/2000Nm
19.5 Kilo
DCL-300 110S/3000Nm
20 kg
Leistungsparameter Liste des Einstelltyps ((Typ E)
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0 ~ 90° einstellbar 4.5 Kilo DC24V ± 10% Typ GE
DCL-40GE 30S/100 ~ 600Nm 15S/100 ~ 400Nm 9.5 Kilo
