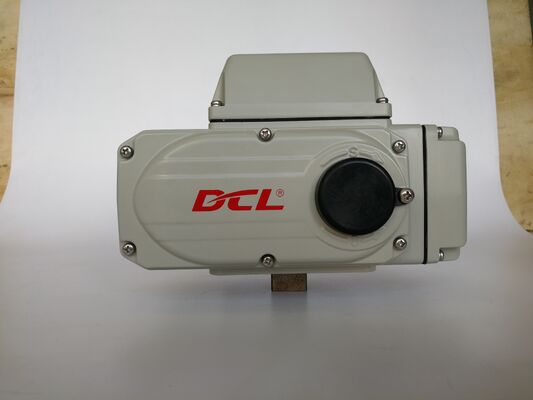

CSA/CE 2-10V 4-20mA 90° 100Nm 30S Vierteldreh Smart Electric Actuator

  • CSA/CE 2-10V 4-20mA 90° 100Nm 30S Quarter Turn Smart Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Alle elektrischen Aktoren des Modulationstyps (außer DCL-02E)
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standardzeit/Drehmoment 15s bis 75s/18 nm bis 2500 nm/160in.lbs bis 22125in.lbs Installationswinkel 360°
Eingangssignal 4-20 mA oder 2-10 V / 1-5V optional Ausgangssignal 4-20mA
Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Gesamtgewicht 2,5 kg bis 20 kg
Motorleistung 10W bis 140W Schutzgrad IP67 Nema4/4x
Stromversorgung 24 VAC/110VAV/220 VAC/380 VAC
Hinterlass eine Nachricht
Produkt-Beschreibung
Intelligenter elektrischer Stellantrieb mit verschiedenen Eingangssignalen / 4-20-mA- und 2-10-V-Eingang umschaltbar

DCL-modulierende elektrische Stellantriebe sind mit einem intelligenten, kompakten Controller ausgestattet, der zwei Eingangssignale akzeptiert und so Vielseitigkeit für verschiedene Anwendungen bietet. Unterstützung für Standardmodelle4-20mA und 2-10VEingänge, während spezielle Konfigurationen angeboten werden4-20mA und 1-5VOptionen.

In industriellen Umgebungen, in denen mehrere Signaltypen verwendet werden oder in denen Systemaktualisierungen durchgeführt werden, dienen diese intelligenten Aktuatoren als nahtloser Ersatz, sodass kein Austausch des vorhandenen Steuerpakets erforderlich ist.

Um ein Höchstmaß an Sicherheit und Zuverlässigkeit zu gewährleisten, werden alle modulierenden Stellantriebe von CSA strengen Tests unterzogenUL/CSA-Standardsund von SGS anCE-Normen. Darüber hinaus sind feuersichere elektrische Stellantriebe mit Modulationsfunktionen erhältlich, um strenge Umweltanforderungen zu erfüllen.

Spezifikation
Typ DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Leistung AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Ausgangsdrehmoment 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 2000 Nm 3000 Nm
Schauspielzeit 20er Jahre 30S 30S 30S 45S 30S 90er Jahre 110S
Wendewinkel 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motorleistung 10W 25W 40W 90W 90W 120W 140W 140W
Nennstrom 1,50/0,24/0,16A 2,12/0,57/0,35A 3,65/0,65/0,37A 6,80/1,12/0,57A 6,80/1,18/0,60A 1,93/0,94A 1,75/0,96A 1,75/0,98A
Gesamtgewicht 2,5 kg 4,5 kg 9kg 9,5 kg 10kg 19kg 19,5 kg 20kg
Eingangssignal 4–20 mA DC, 1–5 V DC, 2–10 V DC
Ausgangssignal 4–20 mA DC
Grundlegender Fehler nicht mehr als ±1 %
Reziproker Fehler nicht mehr als 1 %
Toter Raum 0,5 % - 5,0 % einstellbar
Dämpfungscharakteristik 0 Mal
Wiederholter Fehler im Aktuator ≤1 %
Isolationswiderstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Spannungsfestigkeitsklasse AC24V: 500VAC 1 Minute AC110/220V: 1500VAC 1 Minute
Schutzklasse IP67
Installationswinkel 360° in jedem Winkel
Elektrische Schnittstelle Zwei wasserdichte G1/2-Kabelanschlüsse, einer für die Stromleitung und einer für die Signalleitung
Umgebungstemperatur -20℃~+55℃
Optionale Funktion Überdrehschutz/Entfeuchtungsheizung/Passivkontaktschalter/Kuppelanzeige/Griff
Bemerkung Alle anderen benötigten Eingangs- oder Ausgangssignale geben Sie bitte bei der Bestellung an.
Merkmale
  • Vierteldrehung mit proportional zum Eingangssteuersignal, mechanischen Begrenzungen
  • Automatische Kalibrierung mit kontinuierlich ausgegebenem Positionsüberwachungssignal als Standard
  • Mehrere Eingangssignale in einem intelligenten Steuerpaket umschaltbar
  • Wasserdichtes IP67- und NEMA 4X-Gehäuse aus Aluminiumlegierung mit 100 % Unterwassertests
  • Vollständig vergossener, in Kunstharz verpackter Controller, beständig gegen Vibrationen und Feuchtigkeit
  • Stabiler Betrieb bei besonders hohen/niedrigen Temperaturen und hoher Luftfeuchtigkeit
  • Ganzmetallgetriebe mit selbsthemmendem Schneckengetriebe
  • CSA-gelistet/UL-konform/CE-gekennzeichnet/RoHS 3.0-geprüft
