CSA DC12V 8W 1.6A Super torque miniature electric actuator

  • CSA DC12V 8W 1.6A Super torque miniature electric actuator
  • CSA DC12V 8W 1.6A Super torque miniature electric actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL-02B
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standardzeit/Drehmoment 15s/18nm Optionale Zeit/Drehmoment 7s/9nm 60s/18nm
Gesamtgewicht 1,2 kg Stromversorgung 24 VAC/110 VAC/220 VAC
Motorleistung 6W Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Installationswinkel 360° Schutzgrad IP67 Nema4/4x
Hinterlass eine Nachricht
Produkt-Beschreibung

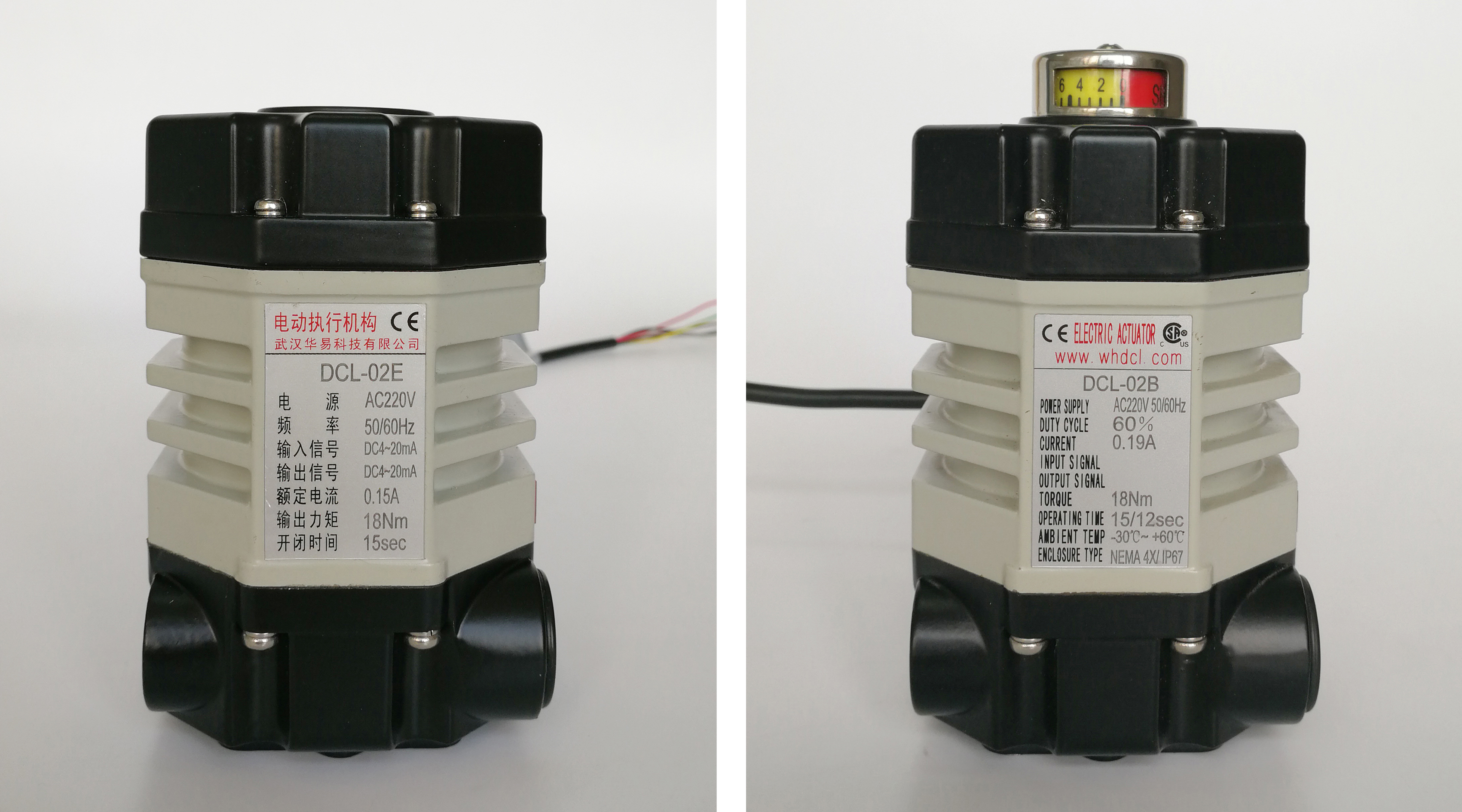

Super torque miniature electric actuator with two auxiliary limit switches
Description

The DCL-02B compact electric actuator is engineered to drive valves or swinging arms with a maximum operating angle of 90 degrees. Its motor automatically halts when internal cams strike the limit switches, while two additional passive-contact auxiliary switches provide precise valve position confirmation. Featuring an innovative, ultra-compact design, the actuator utilizes a final-stage worm gear drive to guarantee reliable self-locking functionality. To meet specialized operational requirements, DCL offers extensive customization services, including bespoke wiring diagrams and the ability to configure an intermediate stopping position between the fully open and fully closed states. This intermediate control feature is highly beneficial for complex applications, such as T-type 3-way ball valves. Furthermore, to ensure uncompromised safety and durability, all DCL actuators are rigorously tested against strict UL and CSA standards and proudly carry CSA certification.

Specification
Performance Parameters



Type DCL-02
Power DC24V AC24V AC110V AC220V DC12V
Motor Power 8W 6W 6W 6W 8W
Rated Current 0.7A 1.3A 0.3A 0.15A 1.6A
Standard Time/Torque 15S/18Nm
Optional Time/Torque 7S/9Nm 60S/18Nm
Turning Angle or turns 0～900
Available Control Circuit Type G Type of A,B Type of A,B ,E ,
Total Weight 1.2kg
Insulating Resistance 100MΩ/250VDC 100MΩ/500VDC
Withstand Voltage Class 500VAC 1 minute 1500VAC 1 minute
Protection Class IP67
Installation Angle 3600 at any angle
Electric Interface 7-core cable for connection
Ambient Temperature -25～+55℃
Fuse 2A 3A 1A 1A
Features
  • Quarter turn operation
  • Two auxiliary limit switches to confirm valve position
  • Hard high pressure die cast aluminum housing with weather proof IP67 and NEMA 4X
  • Non-ventilated motor with high starting torque and small inertia force
  • All metal self-locking gear train, stays in last known position once power loss
  • Valve position indicator/flat indicator or convex indicator available
  • Manual override
  • Standard ISO5211 direct installation
  • CSA certified per UL 429 and CSA C22.2, CE mark
