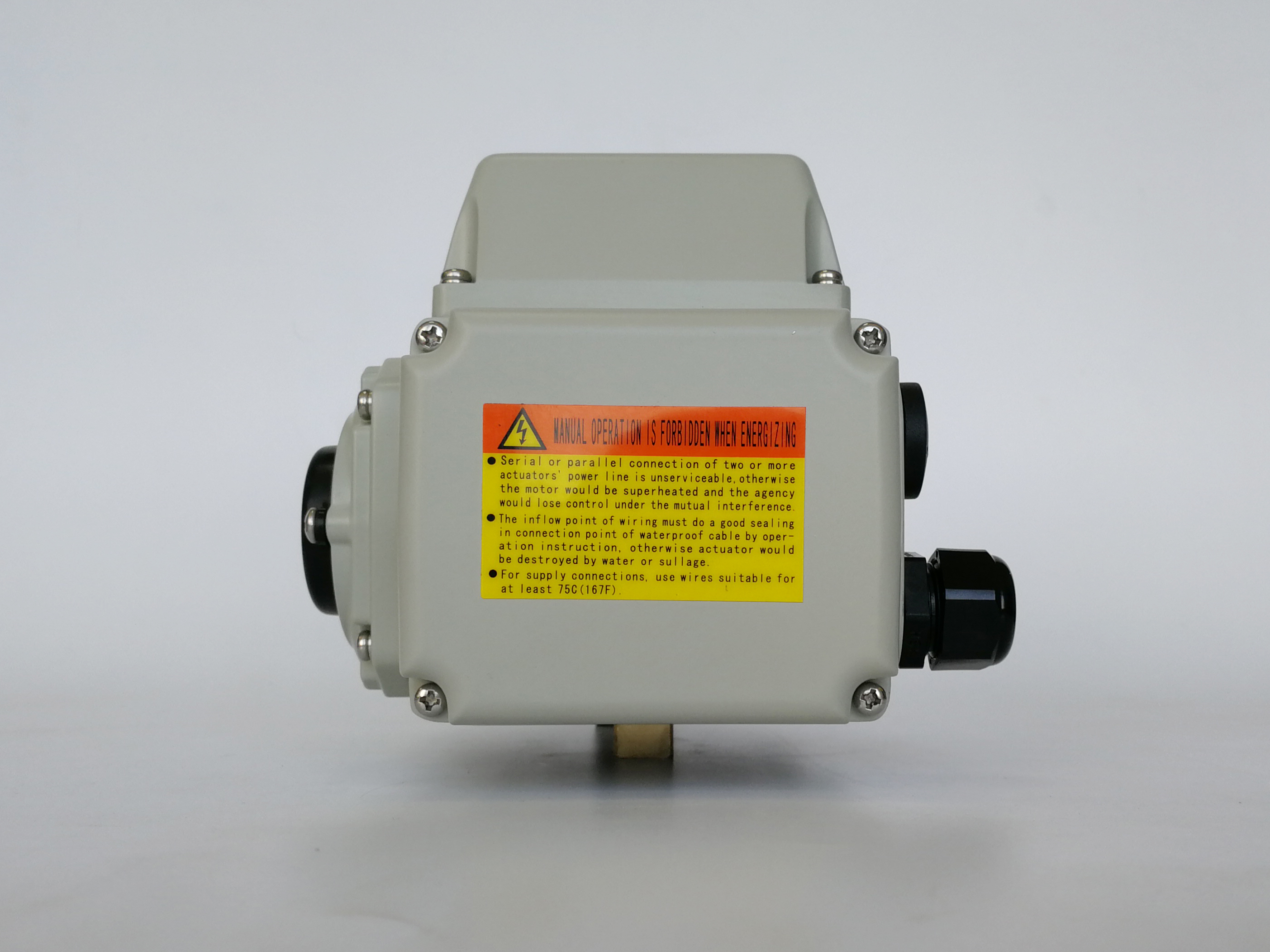

DC24V 30S 100Nm Drehmomentschutz Wasserdichtes elektrisches Aktor

  • DC24V 30S 100Nm over torque protection Water-proof Electric Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer DCL-10B
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Besonderheit Wasserdicht und robust IP67 Installationswinkel 360°
Name Schwenkantrieb Schutzgrad IP67 Nema4/4x
Stromversorgung 24 VAC/110VAV/220 VAC Installation Einfache Installation und Wartung
Struktur Aktuator Farbe Maßgeschneidert
Hervorheben

Elektrische Aktoren mit DC24V-Schutz gegen Überdrehungsmoment

,

Wasserdichtes Vierteldrehvorführgerät 100Nm

,

30S elektrischer Aktor mit wasserdichtem Aufbau
Hinterlass eine Nachricht
Produkt-Beschreibung

Wasserdichter kompakter elektrischer Schwenkantrieb / Überdrehmomentschutz optional

Leistungsparameter

Leistungsparameter
Typ DCL-10
Leistung DC24V DC12V AC24V AC110V AC380V AC220V
Motorleistung 25W 25w 25W 25W 15W 25W
Nennstrom 2,03A 2,60A 2,12A 0,57A 0,10A 0,35A
Standardzeit/Drehmoment 30S/100Nm
Optionale Zeit/Drehmoment 15S/50Nm 15S/50Nm 60S/100Nm
Wendewinkel 0~900Einstellbar, 0 bis 360 ° einstellbar
Verfügbarer Steuerkreis Typ A, B, C, D, E, F, G, H,
Gesamtgewicht 4,5 kg
Isolationswiderstand 100 MΩ/250 VDC 100 MΩ/500 VDC
Spannungsfestigkeitsklasse 500 VAC 1 Minute 1500 VAC 1 Minute 1800 VAC 1 Minute
Schutzklasse IP67
Installationswinkel 3600in jedem Winkel
Elektrische Schnittstelle Zwei wasserdichte G1/2-Kabelanschlüsse, einer für die Stromleitung und einer für die Signalleitung
Umgebungstemperatur -25~+55℃
Optionale Funktion Überdrehschutz/Heizung/Kuppelanzeige/Griff

Beschreibung

Elektrische Stellantriebe der DCL-Common-Serie werden typischerweise zum Betätigen von Absperrklappen, Kugelhähnen, Dämpfern und Schwenkarmen verwendet. Wenn ein kontinuierliches Leistungssignal empfangen wird, dreht sich der Motor in eine Richtung und treibt den Ausgang über ein Ganzmetallgetriebe an, das mit einem Endstufen-Schneckengetriebe ausgestattet ist, wodurch eine 90°-Drehung ausgeführt wird. Der Motor stoppt automatisch, wenn die internen Nocken die Endschalter berühren. Wenn ein Rückwärts-Dauersignal angelegt wird, läuft der Motor in die entgegengesetzte Richtung und treibt den Ausgang zurück in seine ursprüngliche Position.

Wenn eine präzise Drehmomentregelung erforderlich ist, ist optional ein Überdrehmomentschutz erhältlich. Als thermostatisch geregelte Antikondensationsheizung ist zusätzlich ein elektronisches PTC-Heizelement integriert, das den Antrieb vor feuchtigkeitsbedingten Schäden schützt.

Zusammenfassung der Funktionen

Besonderheit: Robust, IP67 wasserdicht
Installationswinkel: 360°
Gesamtgewicht: 4,5 kg bis 20 kg
Umgebungstemperatur: -25℃~+55℃ / -13°F~+131°F
Stromversorgung: 24VAC/110VAV/220VAC
Struktur: Aktuator
Standardzeit/Drehmoment: 30S bis 75S/100 Nm bis 2500 Nm/885 in.lbs bis 22125 in.lbs
Name: Schwenkantrieb
Motorleistung: 15W bis 140W
Schutzgrad: IP67 NEMA4/4X
Installation: Einfache Installation und Wartung
Farbe: Maßgeschneidert

Merkmale

  • Vierteldrehungsbetrieb mit mechanischen Begrenzungen
  • Robustes, wasserdichtes IP67-Gehäuse aus Aluminiumdruckguss/100 %-Test unter Wasser
  • Zwei zusätzliche Endschalter zur Bestätigung der Ventilposition
  • Visuelle Ventilstellungsanzeige/flach oder konvex
  • Manuelle Überbrückung/Handrad optional
  • Thermischer Überlastschutz, Hochleistungsmotor mit PTC-Überhitzungsschutz
  • Selbsthemmender Ganzmetall-Zahnradantrieb, keine zusätzliche Bremse erforderlich
  • Für Stellantriebe mit einem Drehmoment von mehr als 100 Nm ist ein Überdrehmomentschutz optional
  • CSA-gelistet gemäß UL429 und CSA C22.2, CE-Kennzeichnung, entspricht RoHS 3

Anwendung

  1. Universitätslabore, Automobillabore.
  2. Einsparung von Dieselkraftstoff usw.
  3. Kleine Geräte wie Wassersparsysteme, automatische Steuerungssysteme und industrielle automatische Steuerungen in Hochschulen und Universitäten.
  4. Landwirtschaftliche Bewässerung, Umweltschutz, Wasserversorgung und -entsorgung, Wasseraufbereitungsarbeiten.
  5. Wasserspargeräte, Trinkwassergeräte usw.
