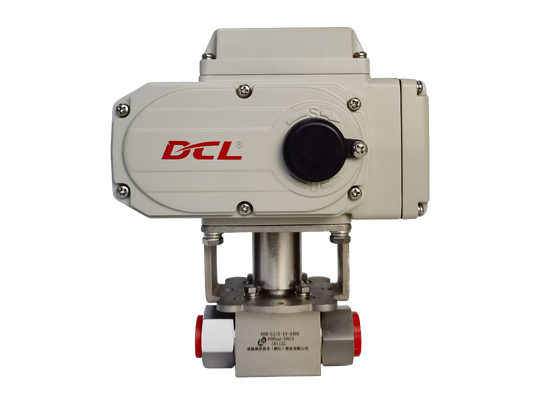

CSA 30S 100Nm Nicht belüfteter reversibler Induktionsmotor mit kompaktem Stellantrieb
Produktdetails
| Stromversorgung | 24 VAC/110VAV/220 VAC/380VAC/24VDC | Installationswinkel | 360° |
|---|---|---|---|
| Standardzeit/Drehmoment | 15s bis 75s/18 nm bis 2500 nm/160in.lbs bis 22125in.lbs | Gesamtgewicht | 1,2 kg bis 20 kg |
| Motorleistung | 6W bis 140W | Umgebungstemperatur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Schutzgrad | IP67 Nema4/4x | ||
| Hervorheben | CSA 30S Kompaktaktuator,100Nm reversibler Induktionsmotor,nicht belüfteter Kompaktaktuator |
||
Produkt-Beschreibung
Kompakter Aktor mit einem nicht belüfteten, reversiblen Induktionsmotor
Eigenschaften
- 1/4 Drehbetrieb mit mechanischen Einschränkungen
- Automatisches Kugelventil und Schmetterlingsventil zur Einstellung oder Abschaltung des Durchflusses
- Alle Bronzelegierung Wurm Sektor Ausrüstung ist sehr langlebig und Widerstandsfähigkeit gegen starke Reibung
- Mehr als 10000 Mal vollständige offene und geschlossene Lebenszyklen mit voller Nennlast bei 80%
- Kompakte Größe für den Grenzraum mit wetterfestem Gehäuse aus Aluminiumlegierung des Typs 4X
- Korrosionsschutz robuste Aluminiumlegierung mit thermisch gebundener Polyesterbeschichtung
- Vollmetallgetriebe mit selbstverriegelndem Wurmgetriebe
- Sichtbarer Positionsanzeiger des Ventils
- Zwei elektrische Grenzschalter zur Bestätigung der Ventilposition, keine zusätzliche Bremse erforderlich
- Allen-Handler manuelle Überschrift
- CSA-Liste/UL-Konformität/CE-Kennzeichnung/RoHS 3.0-Prüfung
- Aktualisierung:Die DC12V-Stromversorgungsmodelle DCL-02, DCL-05, DCL-10 und DCL-20 haben die CSA-Zertifizierung erhalten.
- Aktualisierung:Die DC24V-Stromversorgungsmodelle DCL-100/200/300 haben die CSA-Zertifizierung erhalten.
Beschreibung
DCL-Kompaktauslöser sind präzise für die nahtlose Integration in moderne Gebäudeautomationssysteme konzipiert.Sie sorgen für eine einwandfreie Kontrolle der Raumtemperatur., Luftvolumen, Wasserfluss und hydraulisches Gleichgewicht.
Hochfrequente Präzision und Langlebigkeit Um eine absolute Genauigkeit bei der Modulation zu erreichen, werden DCL-Aktoren von schweren Motoren angetrieben, die eine beeindruckendeDies ermöglicht eine kontinuierliche, hochfrequente Anpassung ohne Ermüdung.Wirksam reduzieren Sie Ihre Gesamtbetriebskosten (TCO).
Robuste Zuverlässigkeit, Innen- und Außenbereich Diese Aktoren sind für harte Bedingungen ausgelegt und für Innen- und Außeninstallationen ausgerüstet.Eine optionale Anti-Kondensationsheizung zur aktiven Verhinderung von inneren Feuchtigkeit und Korrosion.
Bei allen DCL-HVAC-Aktoren werden strenge UL- und CSA-Standards eingehalten, sie halten sich vollständig an.CSA-Zertifizierung erhalten und von SGS fürCE- und RoHS-Konformität.
Spezifikation
| Typ des Aktoren | Standardzeit/Drehmoment | Optionale Zeit/Drehmoment | Drehwinkel (max. Bereich) | Gesamtgewicht | Stromversorgung | Ausgewählte Steuerung |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0 ~ 90° einstellbar | 1.2Kg | Dies ist der Fall, wenn die Leistung der Fahrzeuge in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem die Fahrzeuge eingesetzt werden, nicht übersteigt, die Anforderungen der Richtlinie 2008/57/EG. | Typen von A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0 ~ 360° einstellbar | 2.5 Kilo | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, und die Leistung des Geräts nicht übersteigt, die Leistung des Geräts nicht übersteigt. | Typen von A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0 ~ 360° einstellbar | 4.5 Kilo | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, und die Leistung des Geräts nicht übersteigt, die Leistung des Geräts nicht übersteigt. | Typen von A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0 ~ 90° einstellbar | 9 kg | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. | Typen von A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 Kilo | |||
| DCL-60 | 45S/600Nm | 10 kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0 ~ 90° einstellbar | 19 kg | Dies ist der Fall. Die Leistung ist in den folgenden Bereichen zu messen: | Typen von A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19.5 Kilo | ||||
| DCL-300 | 110S/3000Nm | 20 kg | ||||
| Leistungsparameter Liste des Einstelltyps ((Typ E) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0 ~ 90° einstellbar | 4.5 Kilo | DC24V ± 10% | Typ GE |
| DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9.5 Kilo | |||
