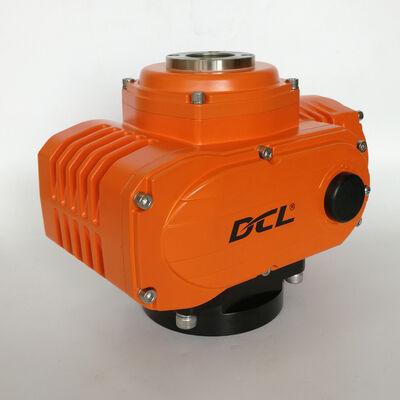

AC110V 90W 600Nm/45S 10.0kg ExdⅡC T4 Explosionsgeschützter Ventilaktuator

  • AC110V 90W 600Nm/45S 10.0kg ExdⅡC T4 Explosion Proof Valve Actuator
  • AC110V 90W 600Nm/45S 10.0kg ExdⅡC T4 Explosion Proof Valve Actuator
Herkunftsort WUHAN, CHINA
Markenname DCL
Zertifizierung CE/ROHS/CSA/IP67
Modellnummer Dies gilt auch für die Fahrzeuge, die mit einem Fahrzeug ausgestattet sind.
Min Bestellmenge 1 Stk
Verpackung Informationen Karton/Palette
Lieferzeit 7 Werktage
Zahlungsbedingungen D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit 5000 Stück/Monat
Produktdetails
Standarddrehmoment 100 nm bis 600 nm Standardzeit 30s bis 45s
Gesamtgewicht 5 kg bis 10 kg Stromversorgung 24 VAC/110VAV/220 VAC/380VAC/24VDC
Motorleistung 15W bis 90W Umgebungstemperatur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Installationswinkel 360° Schutzgrad IP68 nema4x/7
Hinterlass eine Nachricht
Produkt-Beschreibung
Explosionssicherer elektrischer Kompaktantrieb mit ExdIIC T4-Klasse für Zone 1 / Division 1
Eigenschaften
  • Viertelschaltbetrieb mit mechanischen Grenzwerten
  • Zylinderstop-Verbindungsflächen jeder Gehäuseabdeckung, flammsichere Lücke und Länge gemäß UL- und CSA-Norm
  • Explosionssicherheitsgrad ExdIICT4 für das Zone-System und Gruppe C, D T4 für das Division-System
  • Robustes Gehäuse aus IP68/NEMA 4X Aluminiumlegierung mit Pulverbeschichtung
  • 10 mm hohe Festigkeit Glaslinse für Ventil Positionsanzeiger, halten starke Härte sowohl bei niedrigen Temperaturen ((-22F) und hohen Temperaturen ((140F).
  • Ein Gehäuse aus Hard Die Cast Aluminiumlegierung zur Gewährleistung der Widerstandsfähigkeit des Aktoren gegen hohen Explosionsdruck ((> 2,2 MPa).
  • Nicht belüfteter Motor mit Feuerbehandlung.
  • Schwerlastmotor mit thermischem Überlastschutz
  • Die Arbeitszeit beträgt 70%, S2 Kurzzeit bei Dauerbetrieb von weniger als 15 Minuten und S4 intermittierender Betrieb mit 1200 Arbeitszeiten pro Stunde.
  • ISO5211 Mehrflanschenbefestigung.
  • Überdrehungsschutz verfügbar
  • Anti-Kondensationsheizung ist optional
  • Manuelle Übernahme mit Allen-Schlüssel oder Handrad
  • CSA-Zertifizierung in Bearbeitung pro UL-Standard/ATEX-Kennzeichnung
Beschreibung

Der Aktor ist für den Einsatz in den meisten explosionsgefährdeten Gasumgebungen ausgelegt, ausgenommen in den Bergbaugebieten.Der Motor und die elektronischen Bauteile sind mit einem speziellen Flammschutzbehandlung zur Verbesserung der Sicherheit in gefährlichen Bereichen versehen.

Die Bearbeitungsgenauigkeit aller flammdichten Verbindungsflächen wird in der gesamten Lieferkette streng kontrolliert und geprüft, um sicherzustellen, dass die erforderlichen flammdichten Lücken erhalten bleiben.Wirksam verhindert, dass interne Funken externe Sprenggase entzünden.

Das Gehäuse aus Aluminiumlegierung wird durch Druckguss mit einem höheren Gussdruck hergestellt als herkömmliche elektrische Aktorgehäuse.Dieses Verfahren verbessert die Materialdichte und ermöglicht es dem Gehäuse, einem höheren internen Explosionsdruck standzuhalten.


Alle Verbundflächen des Gehäuses sind gemäß den ATEX- und UL-Anforderungen konstruiert.Jede flammsichere Anschlussfläche wird vor der Montage präzise bearbeitet und geprüft, um die Einhaltung der Explosionsschutznormen zu gewährleisten.


Der Aktor verfügt über eine standardisierte ISO5211 Multi-Flangen-Montageoberfläche und ein doppelt quadratisches Antriebsdesign, das eine schnelle und flexible Installation mit verschiedenen Viertelschaltventilen ermöglicht.

Spezifikation
Typ Ex05E Ex10E Ex20E Ex40E Ex60E
Macht Die Leistung ist in den folgenden Bereichen zu messen:
Ausgangsdrehmoment 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm
Schauspielzeit 20S 30S 30S 30S 45S
Drehwinkel 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90° 0 bis 90°
Motorleistung 10 W 25 W 40 W 90 W 90 W
Nennstrom 0.24/0.15A 0.57/0.30A 0.63/0.35A 1.12/0.64A 1.18/0.67A
Gesamtgewicht 3.0kg 5.0kg 5.5 kg 9.5 kg 10.0kg
Eingangssignal 4-20mADC, 1-5VDC, 2-10VDC
Ausgabe Singal 4-20mADC
Grundsätzlicher Fehler nicht mehr als ± 1%
Gegenseitiger Fehler nicht mehr als 1%
Toter Raum 00,5% bis 5,0% verstellbar
Dämpfungsmerkmal 0 mal
Wiederholter Fehler im Aktor ≤ 1%
Isolierungswiderstand 100MΩ/500VDC
Spannungsklasse widerstehen 1500 VAC 1 Minute
Schutzklasse IP67
Explosionssicherheit BT1B2B2B2B2B2B2B2B2
Winkel der Montage 360° in jedem Winkel
Elektrische Schnittstelle 2-M20*1,5-explosionssichere Steckdose,Kunden sollten bei Verwendung entsprechend dem gewählten Kabel einen entsprechenden explosionssicheren Kabelanschluss installieren.
Umgebungstemperatur -20°C bis +60°C
Optionale Funktion Überdrehmomentschutz/Entfeuchtungsheizung/Passivkontaktschalter
Anmerkung Alle sonstigen erforderlichen Eingangs- oder Ausgangssignale sind in der Bestellung anzugeben.
