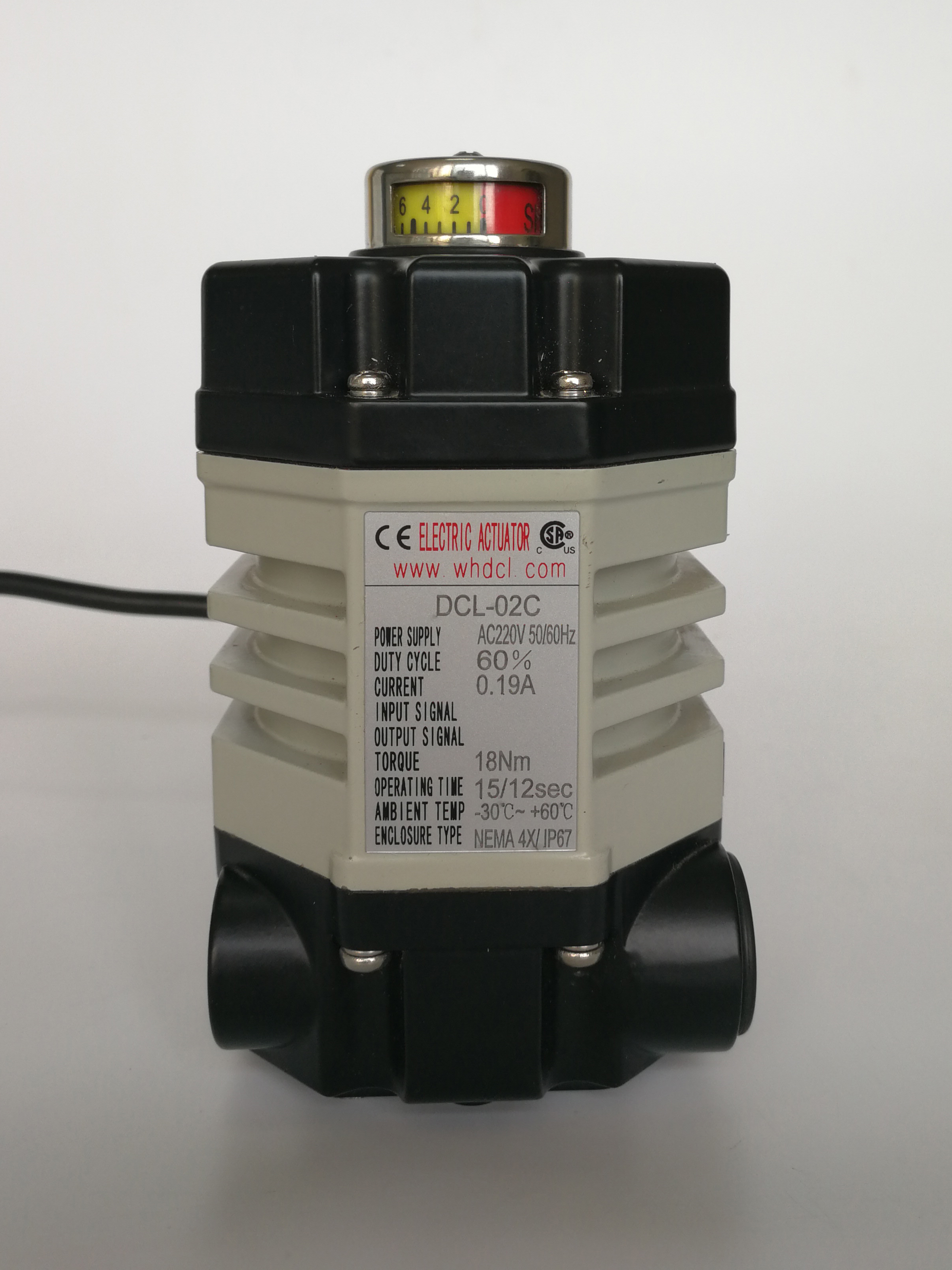

CSA Miniatur-Elektroantrieb mit Superdrehmoment DC/AC 18Nm
Produktdetails
| Standardzeit/Drehmoment | 15s/18nm | Optionale Zeit/Drehmoment | 7s/9nm 60s/18nm |
|---|---|---|---|
| Gesamtgewicht | 1,2 kg | Stromversorgung | 24 VAC/110 VAC/220 VAC |
| Motorleistung | 6W | Umgebungstemperatur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Installationswinkel | 360° | Schutzgrad | IP67 Nema4/4x |
Produkt-Beschreibung
Super-Drehmoment Miniatur-Elektroantrieb mit zwei Hilfsendschaltern
Beschreibung
Der Elektroantrieb der Serie DCL-02 ist ein kompakter Vierteldrehantrieb, der für Installationen mit begrenztem Platzangebot und verschiedene industrielle Automatisierungsanwendungen entwickelt wurde. Mit einem Gehäuse aus einer Aluminiumlegierung im Druckgussverfahren bietet der Antrieb den Schutzgrad IP67 mit optionaler IP68-Konfiguration und unterstützt eine flexible Montageausrichtung um 360°. Die Montagevorrichtung nach ISO5211 ermöglicht eine schnelle Integration mit Absperrklappen, Kugelhähnen und anderen Vierteldrehventilen. Erhältlich mit Ein/Aus-Steuerung, Rückmeldung und 4-20mA-Regelungsoptionen liefert der DCL-02 ein Ausgangsdrehmoment von 15 Nm bis 25 Nm, was ihn für Ventilautomatisierungsanwendungen in HLK-Systemen, Wasseraufbereitung, Industrieanlagen und Prozessleitsystemen geeignet macht.
Spezifikation
| Leistungsparameter | |||||
| Typ | DCL-02 | ||||
| Stromversorgung | DC24V | AC24V | AC110V | AC220V | DC12V |
| Motorleistung | 8W | 6W | 6W | 6W | 8W |
| Nennstrom | 0,7A | 1,3A | 0,3A | 0,15A | 1,6A |
| Standardzeit/Drehmoment | 15S/18Nm | ||||
| Optionale Zeit/Drehmoment | 7S/9Nm 60S/18Nm | ||||
| Drehwinkel oder Umdrehungen | 0～900 | ||||
| Verfügbare Steuerkreise | Typ G | Typ A,B | Typ A,B,E, | ||
| Gesamtgewicht | 1,2kg | ||||
| Isolationswiderstand | 100MΩ/250VDC | 100MΩ/500VDC | |||
| Spannungsfestigkeitsklasse | 500VAC 1 Minute | 1500VAC 1 Minute | |||
| Schutzart | IP67 | ||||
| Montagewinkel | 3600 in jedem Winkel | ||||
| Elektrische Schnittstelle | 7-adriges Kabel für den Anschluss | ||||
| Umgebungstemperatur | -25～+55℃ | ||||
| Sicherung | 2A | 3A | 1A | 1A | |
Merkmale
- Vierteldrehbetrieb
- Zwei Hilfsendschalter zur Bestätigung der Ventilposition
- Hartes, hochdruckgegossenes Aluminiumgehäuse mit wetterfester IP67- und NEMA 4X-Zulassung
- Nicht belüfteter Motor mit hohem Anlaufdrehmoment und geringer Trägheitskraft
- Selbstverriegelndes Getriebe aus Vollmetall, bleibt bei Stromausfall in der zuletzt bekannten Position
- Ventilpositionsanzeige/flache Anzeige oder konvexe Anzeige verfügbar
- Manuelle Übersteuerung
- Standard-Direktmontage nach ISO5211
- CSA-zertifiziert nach UL 429 und CSA C22.2, CE-Kennzeichnung
