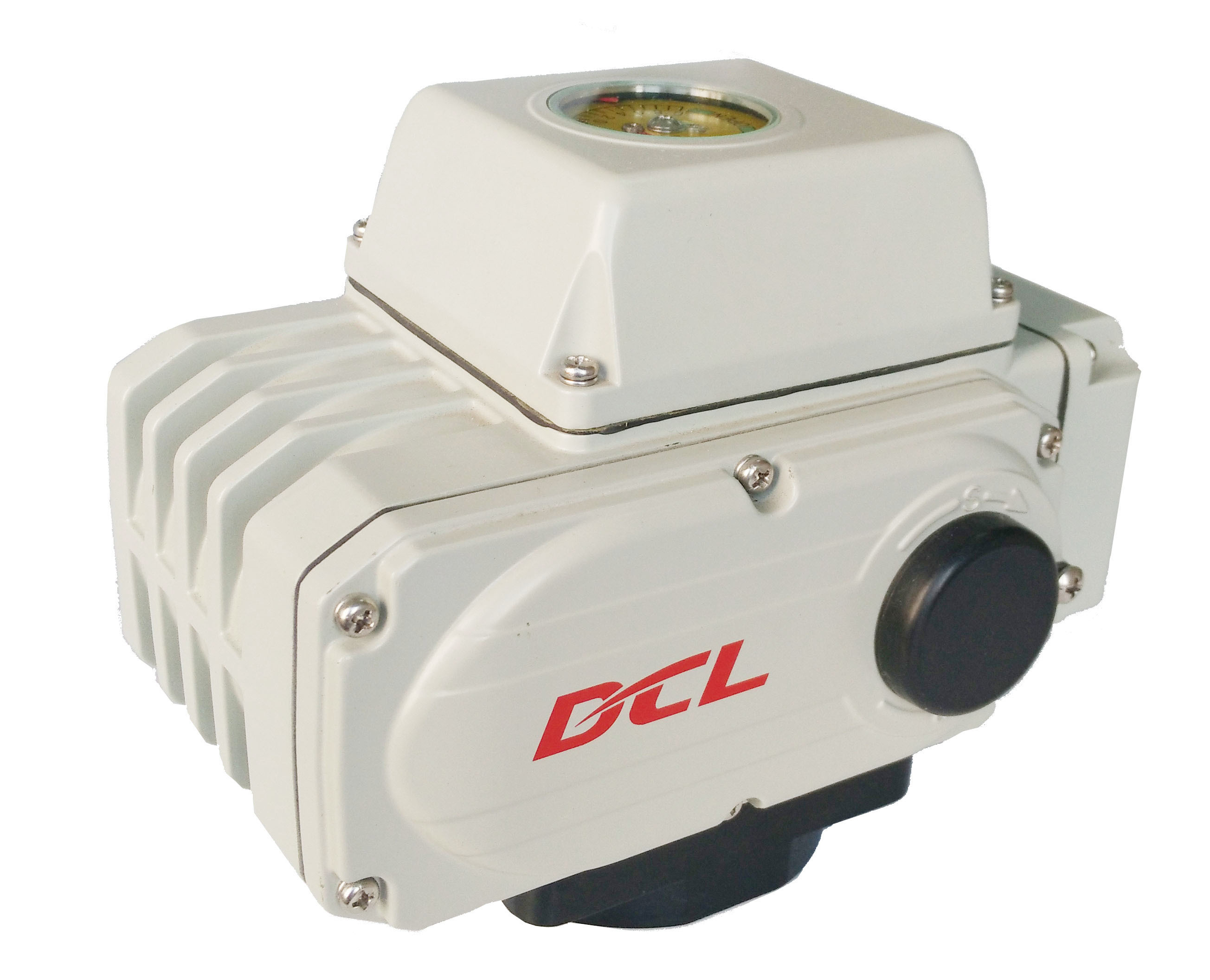

IP67 Witterungsbeständiges Quart-Turn-Elektroantrieb 16 ‰ 3000 Nm

• Standard-Ausgangsdrehmoment von 16 bis 3000 Nm mit einem maximalen Drehmoment von 24 bis 3900 Nm.
• IP67-Gehäuse als Standard, mit IP68 in ausgewählten Konfigurationen.
• Der angegebene Umgebungstemperaturbereich liegt zwischen -25 °C und +55 °C.
• für Kugelventile, Schmetterlingsventile und andere Viertelschaltanwendungen ausgelegt.
• ISO 5211 direkt montierbare Schnittstellen mit Flansch- und Antriebsmaße je nach Modell.
• Erhältlich mit Ein-Aus-, Positionsrückkopplung oder Modulationssteuerung.
• Modulationsversionen akzeptieren 4 ‰ 20 mA, 1 ‰ 5 VDC oder 2 ‰ 10 VDC Eingang und liefern 4 ‰ 20 mA Feedback.
• Der Grundmodulationsfehler beträgt höchstens ± 1%, wobei der Wiederholungsfehler höchstens 1% beträgt.
• Modellabhängige DC12V-, DC24V-, AC24V-, AC110V-, AC220V- und AC380V-Stromversorgungen.
• Optional Modbus RTU, Überdrehmomentschutz, Anti-Kondensationsheizung, manuelle Bedienung und ausfallsichere Rückkehr.
• Ausgewählte Schnellöffnungsmodelle ermöglichen eine Betriebszeit von 90° bei nur zwei Sekunden bei dem angegebenen Drehmoment.
• 1/4 Drehbetrieb mit mechanischen Einschränkungen
• Automatisches Kugelventil und Schmetterlingsventil zur Einstellung oder Abschaltung des Durchflusses
• Alle Bronzelegierung Wurm Sektor Ausrüstung ist sehr langlebig und Widerstandsfähigkeit gegen starke Reibung
• Mehr als 10000 Mal vollständige offene und geschlossene Lebenszyklen mit voller Nennlast bei 80%
• Kompakte Größe für den Grenzraum mit wetterfestem Gehäuse aus Aluminiumlegierung des Typs 4X
• Korrosionsschutz robuste Aluminiumlegierung mit thermisch gebundener Polyesterbeschichtung
• Vollmetallgetriebe mit selbstverriegelndem Wurmgetriebe
• Sichtbarer Positionsanzeiger des Ventils
• Zwei elektrische Grenzschalter zur Bestätigung der Ventilposition, keine zusätzliche Bremse erforderlich
• Allen-Handler manuelle Überschrift
• CSA-Liste/UL-Konformität/CE-Kennzeichnung/RoHS 3.0-Prüfung
• Aktualisierung:Die DC12V-Stromversorgungsmodelle DCL-02, DCL-05, DCL-10 und DCL-20 haben die CSA-Zertifizierung erhalten.
• Aktualisierung:Die DC24V-Stromversorgungsmodelle DCL-100/200/300 haben die CSA-Zertifizierung erhalten.

Der wetterdichte DCL-Elektroantrieb mit Vierteldreh ist für die Ventilautomatisierung in der Wasserbehandlung, Abwassersysteme, HVAC, Gebäudeautomation, Stromerzeugung, Schiffsgeräte,Papierverarbeitung und allgemeine industrielle Anwendungen.

Das Sortiment umfasst Modelle von DCL-02 bis DCL-300, mit einem Standard-Ausgangsdrehmoment von 16 bis 3000 Nm. IP67 ist Standard für die Hauptproduktpalette, während IP68 für ausgewählte Konfigurationen erhältlich ist.Der angegebene Umgebungstemperaturbereich beträgt -25 °C bis +55 °C.

ISO 5211 verfügt über Schnittstellen mit direkter Montage für kompatible Kugelventile, Schmetterlingsventile und andere Drehventile.Vor der Bestellung sind die Ventilstammhöhe und das erforderliche Drehmoment zu überprüfen..

Die Steuerungskonfigurationen umfassen Eins-Aus-Betrieb, passives Kontaktfeedback, Widerstandsfeedback und Modulationssteuerung.1 ′5 VDC oder 2 ′10 VDC-Befehle und Feedback zur Ventilposition von 4 ′20 mADer angegebene Grundfehler beträgt höchstens ± 1%, der Wiederholungsfehler höchstens 1%.

Zu den optionalen Funktionen gehören eine Anti-Kondensationsheizung für feuchte Umgebungen, Modbus RTU-Kommunikation, Überdrehmoment-Schutz, manueller Betrieb und ausfallsichere Rückgabe gespeicherter Energie.IP68 sollte nicht als Genehmigung für dauerhaften Unterwasserbetrieb ausgelegt werden, es sei denn, die erforderliche Tauchtiefe und -dauer werden gesondert bestätigt..
