CSA ATEX IP68 Explosionssicherer Viertelschalt elektrischer Aktor 50 ∼ 3000 Nm

• Standard-Ausgangsdrehmoment von 50 bis 3000 Nm, mit maximalem Drehmoment von 65 bis 3900 Nm.

• IP68-Gehäuse und ein angegebener Umgebungstemperaturbereich von -25°C bis +55°C.

• Explosionsschutz-Kennzeichnungen umfassen Ex db h IIC T4 Gb und Ex h tb IIIC T135°C Db.

• Nordamerikanische Zulassungen umfassen Klasse I, Division 1, Gruppen C und D, T5/T6 und Klasse I, Zone 1.

• Verfügbar mit Ein-Aus-, Positionsrückmelde- oder Regelungssteuerung.

• Regelungsversionen akzeptieren 4–20 mA, 1–5 VDC oder 2–10 VDC Eingang und liefern 4–20 mA Positionsrückmeldung.

• Grundlegender Regelungsfehler beträgt nicht mehr als ±1%, mit Wiederholungsfehler nicht mehr als 1%.

• ISO 5211 Direktmontageoptionen und modellsabhängige Stromversorgungen DC12V, DC24V, AC110V, AC220V oder AC380V.

• Optionale Überdrehmomentschutz, Antibeschlagheizung, Modbus RTU und ausfallsichere Rückstellung.

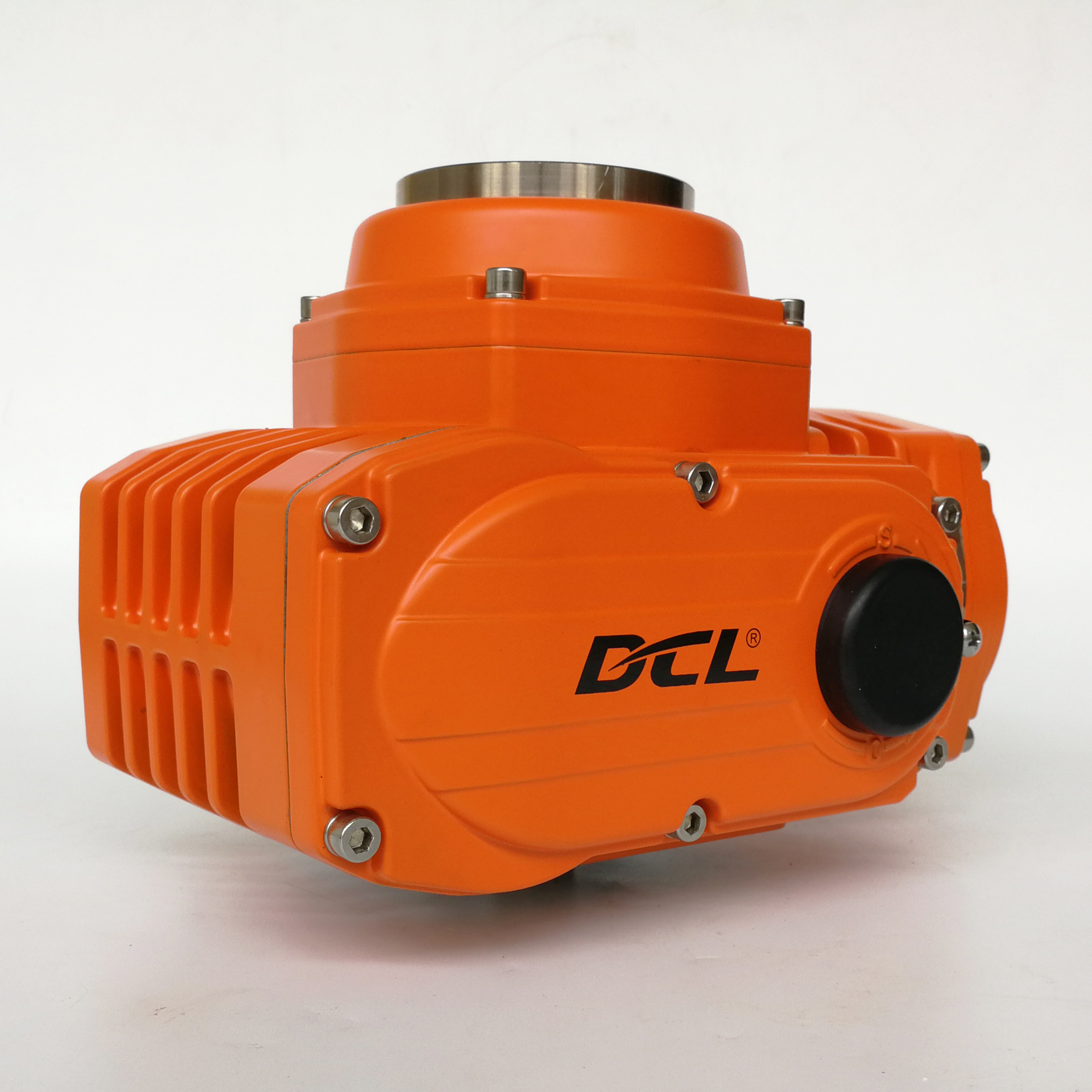

Der explosionsgeschützte Vierteldreh-Elektroantrieb DCL ist für die Ventilautomatisierung in Öl- und Gas-, Petrochemie-, Chemie-, Metallurgie- und anderen Industrieumgebungen konzipiert, in denen brennbare Gase oder brennbare Stäube vorhanden sein können. Die Baureihe umfasst Modelle von DCL-Ex05 bis DCL-Ex300 mit einem Standard-Ausgangsdrehmoment von 50 bis 3000 Nm.

Die Serie eignet sich zur Automatisierung von Kugelhähnen, Absperrklappen, Schiebern und anderen Drehdurchflussventilen. Sein IP68-Gehäuse hat einen angegebenen Umgebungstemperaturbereich von -25°C bis +55°C. ATEX/IECEx-Kennzeichnungen und nordamerikanische Klasse I, Division 1-Konfigurationen sind für Projekte erhältlich, die die Einhaltung von Gefahrenbereichen erfordern.

Steuerungsoptionen umfassen Ein-Aus-Betrieb, passive Kontaktrückmeldung, Widerstandsrückmeldung und Regelungspositionssteuerung. Regelungsversionen akzeptieren 4–20 mA, 1–5 VDC oder 2–10 VDC Befehle und liefern 4–20 mA Ventilpositionsrückmeldung. Der angegebene Grundfehler beträgt nicht mehr als ±1% und der Wiederholungsfehler nicht mehr als 1%.

Ein optionaler Überdrehmomentschutz kann den Motorstromkreis unterbrechen, wenn ein blockiertes Ventil zu einem voreingestellten Drehmomentlimit führt. Ein optionales Energiespeicher-Fail-Safe-Modul kann das Ventil nach Stromausfall in eine vordefinierte offene, geschlossene oder aktuelle Position bewegen. Zertifizierung, Spannung, Betriebszeit, Steuerungsmodus und optionale Funktionen müssen für das ausgewählte Modell bestätigt werden.
