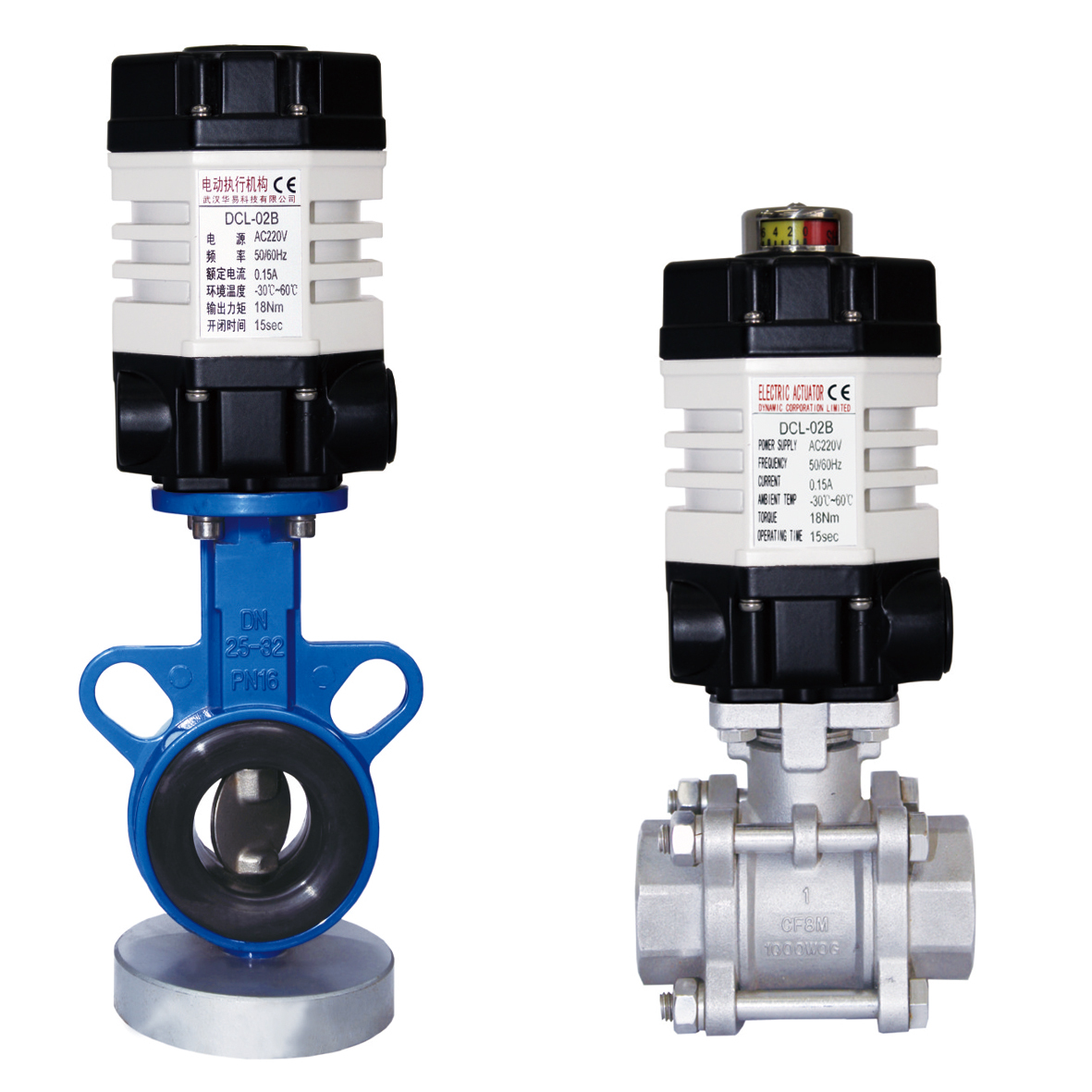

CSA IP67 18Nm Subminiatur Quarter-Turn elektrischer Aktor
Produktdetails
| Standardzeit/Drehmoment | 15s/18nm | Optionale Zeit/Drehmoment | 7s/9nm 60s/18nm |
|---|---|---|---|
| Gesamtgewicht | 1,2 kg | Stromversorgung | 24 VAC/110 VAC/220 VAC |
| Motorleistung | 6W | Umgebungstemperatur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Installationswinkel | 360° | Schutzgrad | IP67 Nema4/4x |
| Hervorheben | CSA IP67 elektrischer Aktor,mit einer Leistung von mehr als 50 Watt,Kompakter elektrischer Aktor mit 18 Nm |
||
Produkt-Beschreibung
Produktmerkmale
-
Standardleistung von 18 Nm mit einer Betriebszeit von 15 Sekunden.
-
Höchstdrehmoment von 24 Nm.
-
Optionale Betriebskonfigurationen von 7 s/9 Nm und 30 s/25 Nm.
-
Einstellbarer Bewegungsgrad von 0°90° für kleine Kugel- und Schmetterlingsventile.
-
Kompaktes 1,2-kg-Konzept für Geräte mit begrenztem Installationsraum.
-
IP67 Gehäuse mit einem angegebenen Umgebungstemperaturbereich von -25 °C bis +55 °C.
-
Modellabhängige DC12V-, DC24V-, AC24V-, AC110V- und AC220V-Stromversorgungen.
-
Einschalt-, Ausschalt- und Modulationssteuerungsoptionen.
-
ISO 5211 F03, F04 und F05 Schnittstellen zur direkten Montage.
-
9*9 mm und 11*11 mm quadratische Antriebsoptionen für Ventilstäbe bis zu 16 mm hoch.
-
Installation durch 360° und sieben-Kern-Kabelanschluss.
Beschreibung des Produkts
Der DCL-02 ist ein subminiaturartiger vierteldrehender elektrischer Aktor mit einem Gewicht von ca. 1,2 kg. Er ist für kleine Kugelventile ausgelegt,Schmetterlingsventile und andere Vorrichtungen, die eine einstellbare Drehbewegung von 0°90° erfordern.
Die Standardkonfiguration liefert ein Ausgangsdrehmoment von 16 Nm mit einer Betriebszeit von 15 Sekunden, während das angegebene maximale Drehmoment 24 Nm beträgt.Zusätzliche Konfigurationen umfassen 7 Sekunden bei 9 Nm und 30 Sekunden bei 25 Nm, so dass die Betriebsgeschwindigkeit an das Ventildrehmoment angepasst werden kann.
Der Aktor verfügt über ein IP67-Gehäuse und einen angegebenen Umgebungstemperaturbereich von -25 °C bis +55 °C. Zu den typischen Anwendungen gehören Wasserbehandlung, HVAC, Gebäudeautomation, Feuerwassersysteme,Industrieanlagen und kleine automatische Rohrleitungen.
ISO 5211 F03, F04 und F05 direkt montierbare Schnittstellen sind mit 9*9 mm oder 11*11 mm Antriebsquadraten erhältlich.Die Stammmaße und das tatsächliche Betriebsdrehmoment sollten vor der Bestellung überprüft werden, anstatt den Aktor nur nach dem Nenndurchmesser des Ventils auszuwählen..
Je nach Stromversorgungs- und Steuerungsschaltung kann der DCL-02 Eins-Aus-Betrieb, Zwischenstandssteuerung oder Modulationssteuerung bieten.AC110V und AC220V, wodurch der Aktor für kompakte Geräte und Niederspannungsventilautomationssysteme geeignet ist.
Spezifikation
| Leistungsparameter | |||||
| Typ | DCL-02 | ||||
| Macht | DC24V | AC24V | AC110V | AC220V | DC12V |
| Motorleistung | 8W | 6W | 6W | 6W | 8W |
| Nennstrom | 0.7A | 1.3A | 0.3A | 0.15A | 1.6A |
| Standardzeit/Drehmoment | 15S/18Nm | ||||
| Optionale Zeit/Drehmoment | 7S/9Nm 60S/18Nm | ||||
| Drehwinkel oder -kurven | 0 ¢ 900 | ||||
| Verfügbare Steuerungsschaltung | Typ G | Typ A,B | Typ A, B, E, | ||
| Gesamtgewicht | 1.2 kg | ||||
| Isolierungswiderstand | 100MΩ/250VDC | 100MΩ/500VDC | |||
| Spannungsklasse widerstehen | 500VAC 1 Minute | 1500VAC 1 Minute | |||
| Schutzklasse | IP67 | ||||
| Winkel der Montage | 3600in jedem Winkel | ||||
| Elektrische Schnittstelle | 7-Kern-Kabel für die Verbindung | ||||
| Umgebungstemperatur | -25°C + 55°C | ||||
| Sicherung | 2A | 3A | 1A | 1A | |
Eigenschaften
- Viertelstundenbetrieb
- Zwei Hilfsgrenzschalter zur Bestätigung der Ventilposition
- Hartes Hochdruckgehäuse aus Druckguss aus Aluminium mit Wettersicherheit IP67 und NEMA 4X
- Nicht belüfteter Motor mit hohem Startdrehmoment und geringer Trägheitskraft
- Alle Metall-Selbstverriegelungsgetriebe, bleibt in der letzten bekannten Position nach Stromausfall
- Verfügbarer Ventilpositionsanzeiger/Flachanzeiger oder Konvexanzeiger
- Manuelle Überschrift
- Standard ISO5211 Direktinstallation
- CSA nach UL 429 und CSA C22 zertifiziert.2, CE-Kennzeichnung
