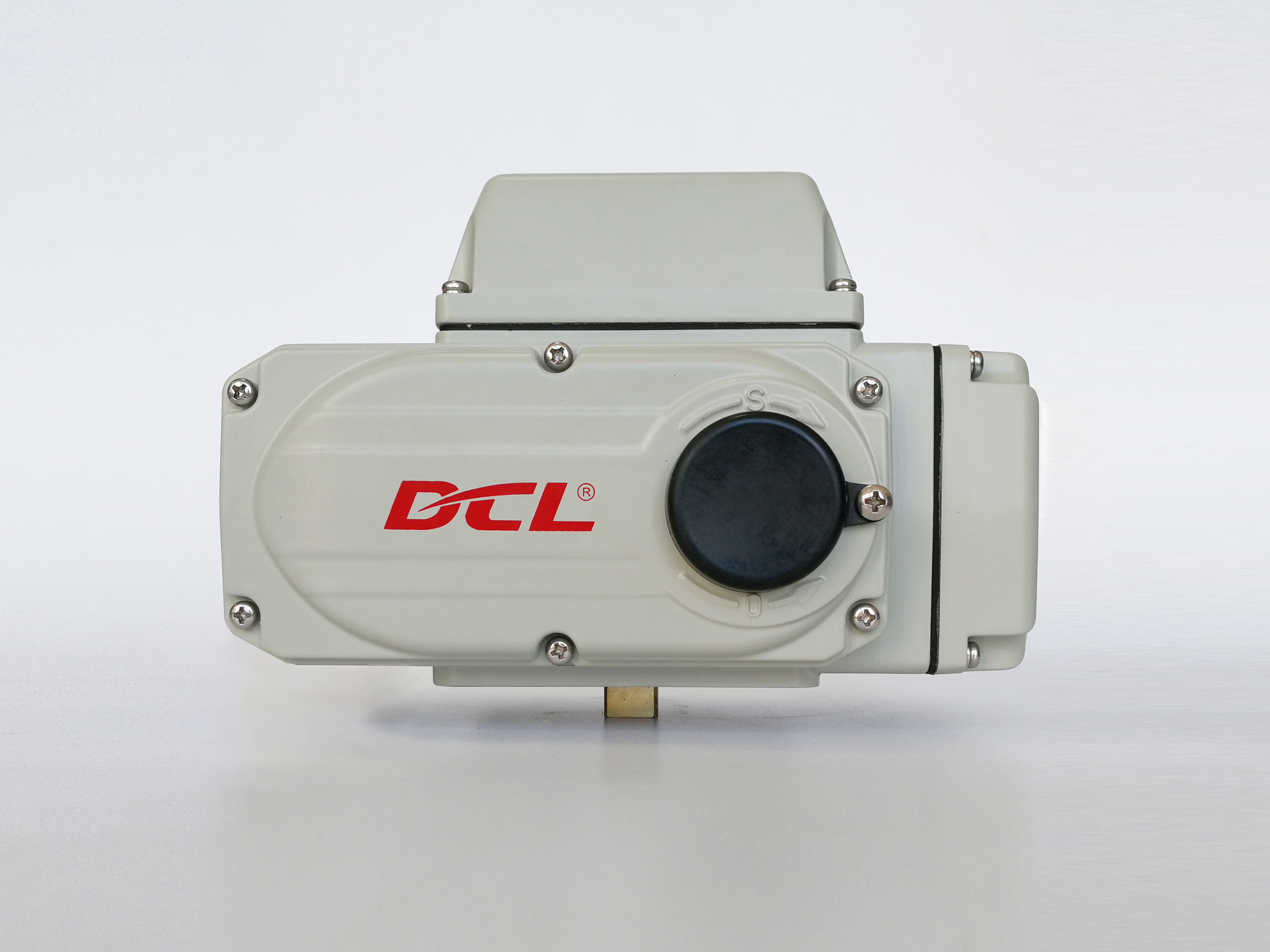

IP67 Schnellöffnender elektrischer Stellantrieb 2–8 s 25–80 Nm
| Herkunftsort | WUHAN, CHINA |
|---|---|
| Markenname | DCL |
| Zertifizierung | CE/ROHS/CSA/IP67 |
| Modellnummer | Die Angabe der Größenordnung ist in Anhang 3 zu finden. |
| Min Bestellmenge | 1 Stk |
| Verpackung Informationen | Karton/Palette |
| Lieferzeit | 7 Werktage |
| Zahlungsbedingungen | D/P, T/T, Western Union, |
| Versorgungsmaterial-Fähigkeit | 5000 Stück/Monat |
Produktdetails
| Name | Schnelle offene und enge elektrische Aktuator | Stromversorgung | 24 VAC/110VAV/220 VAC/380VAC/24VDC |
|---|---|---|---|
| Typ | Schnellgeschwindigkeitsantrieb | Betrieb | 1/4 Turn Operation |
| Schutzgrad | IP67 | Leben | über 10000 Mal Lebenszyklus |
| Hervorheben | IP67 Schnellöffnender elektrischer Stellantrieb,Elektrischer Stellantrieb 25–80 Nm Drehmoment,Schnellöffnender Stellantrieb 2–8 Sekunden |
||
Produkt-Beschreibung
DCL-K10-Produktmerkmale
-
Erhältlich in 25 Nm/2 s, 50 Nm/4 s und 80 Nm/8 s.
-
Einstellbares Fahrverhalten von 0° bis 90°; Betriebszeiten basieren auf einem vollen 90-°-Takt.
-
Unterstützt DC24V, AC24V, AC110V, AC220V und AC380V
-
Schaltkreis des Typs G für den Betrieb mit DC24V.
-
Steuerkreise des Typs A/B für AC24V, AC110V und AC220V.
-
Dreiphasige Steuerungskette für AC380V Typ H.
-
IP67 als Standard, mit IP68 optional.
-
Der angegebene Umgebungstemperaturbereich liegt zwischen -25 °C und +55 °C.
-
ISO 5211 F05/F07 Schnittstellen zur direkten Montage.
-
9 × 9, 11 × 11 und 14 × 14 mm-Fahrwerk-Quadrat-Optionen.
-
Zwei Wetterdichte G1/2-Kabelanschlüsse für Strom- und Signalvermittlung.
-
Optionale Anti-Kondensationsheizung, Kuppelanzeiger und manuelle Bedienung.
Schlüsselmerkmale
| Parameter | Spezifikation DCL-K10 |
|---|---|
| Schnelle Öffnungszeit/Drehmoment | 25 Nm/2 s; 50 Nm/4 s; 80 Nm/8 s |
| Betriebszeitbasis | Volllauf 0 ̊90° |
| Fahrwinkel | Einstellbar 0 ̊ 90° |
| Stromversorgung | Dies ist der Fall, wenn die Leistung des Geräts nicht über die erforderlichen Leistungskräfte hinausgeht. |
| Motorleistung | 25 W für Gleichspannung und Hauptversionen mit Wechselstrom; 15 W für AC380V |
| Steuerungsschaltung | DC24V: Typ G; einphasiger Wechselstrom: Typ A/B; AC380V: Typ H |
| Gehäusebewertung | IP67-Standard; IP68 ist optional |
| Umgebungstemperatur | -25°C bis +55°C |
| Gesamtgewicht | Ungefähr 4,5 kg |
| Ausrichtung der Anlage | 360° |
| Eintritte der Kabel | Zwei wetterdichte G1/2-Kabelanschlüsse |
| Steckflansche | ISO 5211 F05/F07 |
| Fahrplatz | 9 × 9, 11 × 11 oder 14 × 14 mm |
| Erlaubte Stammhöhe | ≤ 19 mm |
| Optionale Funktionen | Anti-Kondensationsheizung, Kuppelanzeiger, manuelle Bedienung |
Beschreibung des Produkts
Der DCL-K10 ist ein schnellöffnender elektrischer Aktor für kleine Vierteldrehventile und automatisierte Geräte, die eine definierte kurze Reaktionszeit erfordern.Verfügbare Konfigurationen ermöglichen einen vollen 90°-Schlag bei 25 Nm in zwei Sekunden, 50 Nm in vier Sekunden oder 80 Nm in acht Sekunden.
Zu den Stromversorgungsmöglichkeiten gehören DC24V, AC24V, AC110V, AC220V und AC380V. Die Steuerung hängt von der Versorgung ab: Typ G wird für DC24V verwendet,Typ A/B für die aufgelisteten einphasigen Wechselstromversionen und Typ H für den dreiphasigen Betrieb mit AC380V.
Der Aktor verfügt über ein verstellbares 0 ̊90°-Reisen und eine ISO 5211 F05/F07 direkt montierbare Schnittstelle. IP67 ist Standard, IP68 ist optional und der angegebene Umgebungstemperaturbereich beträgt -25 °C bis +55 °C.Zwei wetterdichte G1/2-Kabelanschlüsse trennen die Strom- und Signalleitung.
Das verfügbare Drehmoment hängt direkt mit der Betriebszeit zusammen. Die Zwei-Sekunden-Version liefert 25 Nm und sollte nicht als 80 Nm-Zwei-Sekunden-Aktor beschrieben werden.Die richtige Konfiguration muss entsprechend dem maximalen Betriebsdrehmoment des Ventils und der erforderlichen Reaktionszeit ausgewählt werden..
Die Produktdokumentation besagt, dass der Schnellöffnungsbereich nicht für Schmetterlingsventile oder andere Ventile geeignet ist, die einen selbstverriegelnden Aktor benötigen.Die Techniker sollten bestätigen, dass das Prozessdrehmoment das Ventil nicht rückwärts bewegen kann, und den Befestigungsflansch überprüfen., Antriebsquadrat und Ventilstammhöhe.
