Kompakter elektrischer Marine-Aktuator für Kugel- und Absperrklappen im Kühlsystem
| Stromversorgung | 24 VAC/110VAV/220 VAC/380VAC/24VDC | Installationswinkel | 360° |
|---|---|---|---|
| Standarddrehmoment | 18 Nm bis 2500 Nm/160 bis 22125 Zoll | Standardzeit | 15S bis 75S |
| Gesamtgewicht | 1,2 kg bis 20 kg | Motorleistung | 6W bis 140W |
| Umgebungstemperatur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Schutzgrad | IP67 Nema4/4x |
Motorisierte kompakte Antriebe für Schiffe, Kriegsschiffe und Flugzeugträger
Eigenschaften
- Viertelschaltung mit mechanischen Grenzwerten für Schmetterlingsventile und 2-Wege-3-Wege-Kugelventile
- Hartes Hochdruckgehäuse aus Druckguss aus Aluminium mit wasserdichtem IP67 und NEMA 4X
- Thermisch gebundene Polyesterpulverbeschichtung, Korrosionsbeständigkeit auf C3-Niveau bei 1000-stündiger Salzsprühprüfung
- Schwerlastbetrieb, vollständig geschlossener Eichhörnchenkäfig-Asynchronmotor mit thermischem Überlastschutz, 80%, F-Durchschnitt.
- Mehr als 10000-facher vollständiger Lebenszyklus mit Nenndrehmoment.
- Alle Metallgetriebe mit selbstverriegelndem Wurmgetriebe, bleiben in der letzten bekannten Position, sobald die Leistung abnimmt, keine zusätzliche Bremse erforderlich
- Weltweit führende EMV-Leistung, 2500V Überspannungstest, 4000V EFT-Test, 4000V ESD-Test
- Sichtbarer Ventilstandsindikator/Flach- oder Konvexanzeiger verfügbar
- Standard für manuelle Übernahme mit Schraubenschlüssel oder Handrad
- ISO 5211 Mehrflanschenbefestigung
- CSA nach UL 429 zertifiziert und CSA C22.2/CE gekennzeichnet/RoHS 3 konform
Beschreibung

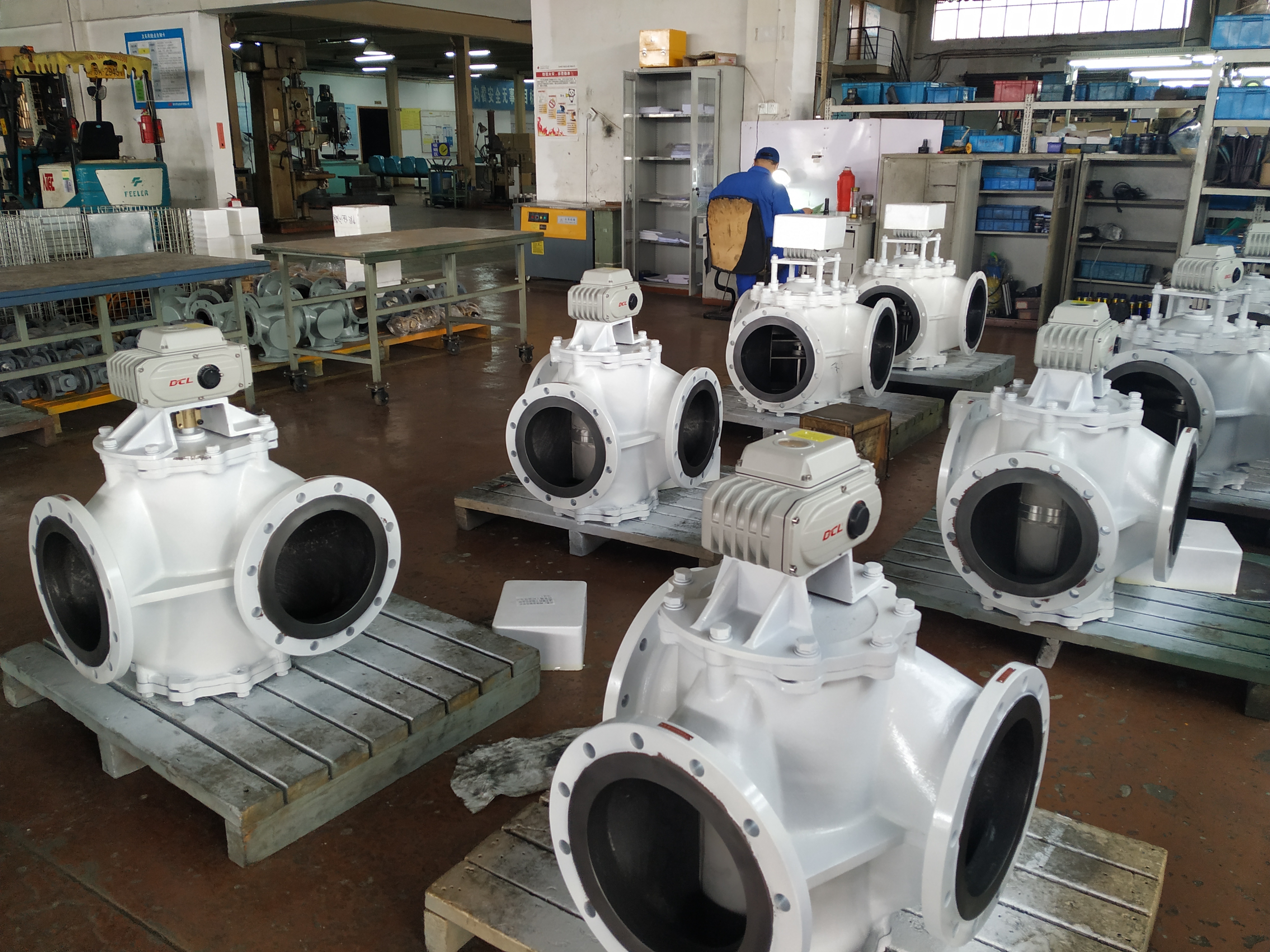

Die DCL-kompakten elektrischen Antriebe für Schiffe sind für kompatible Kugelventile, Schmetterlingsventile und Dreiwegventile in Schiffskühl- und Temperaturregelungssystemen ausgelegt.Typische Anwendungen sind Süßwasser, Meerwasser- und Schmierölkreise für Generatoren, Dieselmotoren und Turbinenanlagen.
Das Vierteldreh-Design bietet ISO 5211 Montage-Schnittstellen für kompatible Ventile.In der Produktliteratur ist ein grundlegender Positionsfehler von höchstens ± 1% und ein Wiederholungsfehler von höchstens 1% angegeben.Die tatsächliche Temperaturregelungsleistung hängt auch von den Durchflussmerkmalen der Ventile, Sensoren, Steuerlogik und Systembelastung ab.
Das kompakte Aluminiumgehäuse unterstützt die Integration in Schiffsgerätepakete.Die manuelle Bedienung und die elektromagnetische Kompatibilität des ausgewählten Modells müssen mit der Luftfeuchtigkeit abgestimmt werden.Für Meereswasserkreisläufe, Ventilkörpermaterialien, Innenkomponenten und Dichtungen ist eine getrennte Medienkompatibilitätsbewertung erforderlich.
DCL beteiligte sich an der Ausarbeitung chinesischer Normen für elektrisch gesteuerte Schmetterlingsventile und Kugelventile für Schiffe.Jede Genehmigung durch eine Klassifizierungsgesellschaft ist anhand der gültigen Bescheinigung für die gelieferte vollständige Ventilmontage zu überprüfen.Die Genehmigungen, die von Kundenventilbaugruppen erteilt wurden, dürfen nicht als Zertifizierung des Einzeltaktors vorgelegt werden.
Spezifikation
| Typ des Aktoren | Standardzeit/Drehmoment | Optionale Zeit/Drehmoment | Drehwinkel (max. Bereich) | Gesamtgewicht | Stromversorgung | Ausgewählte Steuerung |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0 ~ 90° einstellbar | 1.2Kg | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, sofern die Leistung nicht übersteigt. | Typen von A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0 ~ 360° einstellbar | 2.5 Kilo | Dies ist der Fall, wenn die Leistung der Fahrzeuge in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem die Fahrzeuge erhältlich sind, nicht übersteigt, die Leistung der Fahrzeuge in einem anderen Mitgliedstaat. | Typen von A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0 ~ 360° einstellbar | 4.5 Kilo | Dies ist der Fall, wenn die Leistung der Fahrzeuge in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem die Fahrzeuge erhältlich sind, nicht übersteigt, die Leistung der Fahrzeuge in einem anderen Mitgliedstaat. | Typen von A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0 ~ 90° einstellbar | 9 kg | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, und die Leistung des Geräts nicht übersteigt, wenn die Leistung des Geräts übersteigt. | Typen von A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 Kilo | |||
| DCL-60 | 45S/600Nm | 10 kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0 ~ 90° einstellbar | 19 kg | Dies ist der Fall, wenn die Leistung des Geräts nicht übersteigt, oder wenn die Leistung des Geräts nicht übersteigt. | Typen von A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19.5 Kilo | ||||
| DCL-300 | 110S/3000Nm | 20 kg | ||||
| Leistungsparameter Liste des Einstelltyps ((Typ E) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0 ~ 90° einstellbar | 4.5 Kilo | DC24V ± 10% | Typ GE |
| DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9.5 Kilo | |||
| Typ des Aktoren | Schmetterlingsventil (≤PN1,0MPa) | Einheit für die Berechnung der Leistungsfähigkeit | Einheitliche Prüfungen |
|---|---|---|---|
| DCL-02 | ≤ DN40 | ≤ DN32 | |
| DCL-05 | DN50 bis 65 | DN40 | DN50 bis 80 |
| DCL-10 | DN80 bis 100 | DN50 bis 65 | DN100 bis 200 |
| DCL-20 | DN125 bis 150 | DN80 bis 100 | DN 250 bis 300 |
| DCL-40 | DN200 | DN125 | DN350 ~ 450 |
| DCL-60 | DN 250 | DN 150 | DN 500 bis 600 |
| DCL-100 | DN300 | DN200 | DN 700 bis 800 |
| DCL-200 | DN 350 bis 400 | DN 250 | DN900 |
| DCL-300 | DN450 bis 600 | DN300 ~ 350 | DN1000 ~ 1200 |
