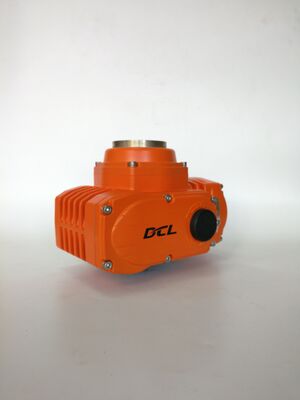

IP68 100Nm/30S Explosionssicherer Vierteldreh elektrischer Aktor ATEX/IECEx ISO 5211
| Herkunftsort | WUHAN, CHINA |
|---|---|
| Markenname | DCL |
| Zertifizierung | CE/ROHS/CSA/IP67 |
| Modellnummer | Dies gilt auch für die Fahrzeuge, die mit einem Fahrzeug ausgestattet sind. |
| Min Bestellmenge | 1 STÜCK |
| Verpackung Informationen | Karton/Palette |
| Lieferzeit | 7 Werktage |
| Zahlungsbedingungen | D/P, T/T, Western Union, |
| Versorgungsmaterial-Fähigkeit | 5000 Stück/Monat |
| Standarddrehmoment | 100 nm bis 600 nm | Standardzeit | 30s bis 45s |
|---|---|---|---|
| Gesamtgewicht | 5 kg bis 10 kg | Stromversorgung | 24 VAC/110VAV/220 VAC/380VAC/24VDC |
| Motorleistung | 15W bis 90W | Umgebungstemperatur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Installationswinkel | 360° | Schutzgrad | IP68 nema4x/7 |
- Vierteldrehungsbetrieb mit mechanischen Endanschlägen
- Anschlussflächen vom Zylinderstopp-Typ an jeder Gehäuseabdeckung, Flammendurchschlagsspalt und -länge entsprechen den UL- und CSA-Standards
- Explosionsschutzart ExdIICT4 für Zonen-System und Gruppe C, D T4 für Divisions-System
- Robustes IP68/NEMA 4X Aluminiumgehäuse mit Pulverbeschichtung
- 10 mm hochfeste Glaslinse für Ventilstellungsanzeige, behält starke Härte sowohl bei niedrigen (-22F) als auch bei hohen Temperaturen (140F).
- Hartes Aluminiumdruckgussgehäuse zur Gewährleistung der Widerstandsfähigkeit des Aktuators gegen hohen Explosionsdruck (> 2,2 MPa).
- Nicht belüfteter Motor mit Feuerbehandlung.
- Hochleistungs-Motor mit Überlastschutz
- Einschaltdauer ist 70%, S2 Kurzzeitbetrieb mit Dauerbetrieb weniger als 15 Minuten und S4 intermittierender Betrieb mit 1200 Zyklen/Stunde.
- ISO5211 Multi-Flansch-Montage.
- Überdrehmomentschutz ist verfügbar
- Anti-Kondensationsheizung ist optional
- Manuelle Übersteuerung mit Inbusschlüssel oder Handrad
- CSA-Zertifizierung in Bearbeitung gemäß UL-Standard/ATEX-Kennzeichnung
DCL explosionsgeschützte elektrische Aktuatoren sind für die industrielle Ventilautomatisierung an Orten konzipiert, an denen brennbare Gase oder Dämpfe vorhanden sein können. Das flammfeste Design beherbergt den Motor und die elektronischen Komponenten in geschützten Kammern. Flammendurchschlagsspalte, -längen und -passflächenabmessungen werden kontrolliert, um die geltenden Explosionsschutzanforderungen zu erfüllen und die Flammenausbreitung von einer internen Explosion auf die Umgebungsluft zu begrenzen.
Das Aluminiumlegierungsgehäuse und die bearbeiteten flammfesten Verbindungen bilden die Schutzstruktur. Aufgelistete Kennzeichnungen umfassen Ex db h IIC T4 Gb und nordamerikanische Bewertungen wie Klasse I, Division 1, Gruppen C und D, T5/T6. Geeignete Standorte, Gasgruppen, Temperaturcodes und Installationsbedingungen müssen anhand der Zertifizierungsdokumente für das ausgewählte Modell überprüft werden.
ISO 5211 Multi-Flansch-Direktmontageschnittstellen und Vierkantantriebsoptionen unterstützen die Installation an kompatiblen Kugelhähnen, Absperrklappen und anderen Drehventilen. Flanschabmessungen, Antriebsgröße, Ventilspindelhöhe und maximales Betriebsdrehmoment sollten vor der Auswahl überprüft werden. Die Baureihe verfügt über ein IP68-Gehäuse und einen angegebenen Umgebungstemperaturbereich von -25°C bis +55°C.
| Typ | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| Stromversorgung | AC110V/AC220V | ||||
| Ausgangsdrehmoment | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| Ansprechzeit | 20S | 30S | 30S | 30S | 45S |
| Drehwinkel | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Motorleistung | 10W | 25W | 40W | 90W | 90W |
| Nennstrom | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Gesamtgewicht | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| Eingangssignal | 4-20mADC,1-5VDC,2-10VDC | ||||
| Ausgangssignal | 4-20mADC | ||||
| Grundfehler | nicht mehr als ±1% | ||||
| Reziproker Fehler | nicht mehr als 1% | ||||
| Totraum | 0,5%-5,0% einstellbar | ||||
| Dämpfungscharakteristik | 0 mal | ||||
| Wiederholfehler im Aktuator | ≤1% | ||||
| Isolationswiderstand | 100MΩ/500VDC | ||||
| Stoßspannungsklasse | 1500VAC 1Minute | ||||
| Schutzart | IP67 | ||||
| Explosionsschutzart | Exd II BT4Gb | ||||
| Einbauwinkel | 360° in jedem Winkel | ||||
| Elektrische Schnittstelle | 2-M20*1.5 explosionsgeschützte Stecker, Kunden sollten beim Gebrauch einen entsprechenden explosionsgeschützten Kabelverbinder installieren, je nach gewähltem Kabel. | ||||
| Umgebungstemperatur | -20°C~+60°C | ||||
| Optionale Funktion | Überdrehmomentschutz/Entfeuchtungsheizung/Passiver Kontaktschalter | ||||
| Anmerkung | Jedes andere benötigte Ein- oder Ausgangssignal bitte bei der Bestellung angeben. | ||||
