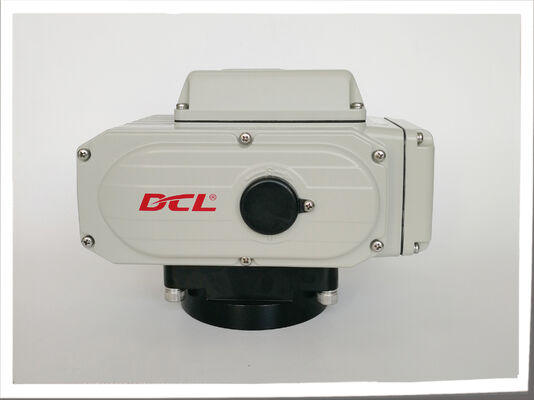

Verstellbarer Grundfehler des Totraumtyps ≤ 1% elektrischer Kompaktantrieb
| Stromversorgung | 24 VAC/110VAV/220 VAC/380 VAC | Motorleistung | 6W bis 140W |
|---|---|---|---|
| Standarddrehmoment | 50 nm bis 2500 nm/442in.lbs bis 22125in.lbs | Standardzeit | 20s bis 75s |
| Eingangssignal | 4-20MADC/1-5VDC/2-10VDC | Ausgangssignal | 4-20madc |
| Schutzgrad | IP67 Nema4/4x | Gesamtgewicht | 1,2 kg bis 20 kg |
| Umgebungstemperatur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Installationswinkel | 360° |
Einstellbarer Totraum-Typ, kompakter elektrischer Stellantrieb mit Grundfehler ≤ 1%
Merkmale
- Vierteldrehungsbetrieb proportional zum Eingangssignal
- Hohe EMV-Leistung mit EFT-, ESD- und Hochspannungsstoßprüfung für Steuerpaket
- Hochleistungs-Motor mit Überlastschutz
- Ventilstellung-Anzeige/Flachanzeige oder konvexe Anzeige verfügbar
- Ausgangssignal 4-20mA für Ventilstellung
- Standard-ISO5211-Multiflansch-Ventilmontage
- Vollständig vergossenes multifunktionales intelligentes Steuerpaket, widerstandsfähig gegen Vibrationen und Feuchtigkeit
- Weltweit führende Entstörfähigkeit, Regelgenauigkeit und Empfindlichkeit
- Selbstkalibrierungs- und Problem-Selbstprüfungsfunktion
- Einzigartiges integriertes Motor-/Steuerpaket-/Gehäusedesign mit sehr geringer Größe
- Wetterfestes Aluminiumgehäuse mit thermisch gebundener Polyesterbeschichtung
- Korrosionsbeständigkeit der Klasse C3 mit 1000 Stunden Salzsprühtest
- Manuelle Übersteuerung mit Schraubenschlüssel oder Handrad
- CSA-Zertifizierung nach UL- und CSA-Standard/CE-Kennzeichnung/RoHS 3.0 bestanden
Beschreibung
Der kompakte, modulare elektrische Stellantrieb DCL steuert das Öffnen von Kugelhähnen, Absperrklappen und anderen Vierteldrehventilen. Typische Anwendungen umfassen HLK-, Wasseraufbereitungs- und industrielle Prozesse, die eine Regelung von Durchfluss, Druck, Temperatur oder Füllstand erfordern.
Der integrierte Regler akzeptiert 4–20 mA, 1–5 VDC oder 2–10 VDC Befehle und liefert eine 4–20 mA Ventilstellung-Rückmeldung für kompatible SPS-, DCS- oder Gebäudeleitsysteme. Die Literatur gibt einen Grundfehler von nicht mehr als ±1% an, mit Umkehr- und Wiederholfehlern von nicht mehr als 1%. Ein einstellbarer Totbereich von 0,5 %–5,0 % ermöglicht die Anpassung der Ansprechcharakteristik an die Anwendung.
Diese Spezifikationen beschreiben die Positionierung des Stellantriebs. Die Gesamtleistung der Prozessregelung hängt auch von den Durchflusscharakteristiken des Ventils, den Sensoren, der Regelungslogik und den Betriebsbedingungen ab.
Der Regler verwendet eine Harzvergussmasse, um die direkte Exposition elektronischer Komponenten zu reduzieren und strukturellen Schutz gegen Feuchtigkeit und Vibrationen zu bieten. Der Motor verfügt über einen PTC-Thermoschutz, während elektrische und mechanische Endschalter den Hub begrenzen. Modulierende Versionen verwenden den S4-Intervallbetrieb, daher sollten die Betriebsfrequenz und die Lastanforderungen bei der Auswahl überprüft werden.
Die Hauptmodelle verfügen über ein Aluminiumgehäuse mit IP67-Schutz als Standard und optional IP68. Der angegebene Umgebungstemperaturbereich beträgt -25°C bis +55°C. ISO 5211 Montageflansche unterstützen die direkte Installation an kompatiblen Ventilen. Stromversorgung, Positionsanzeige, manuelle Bedienung und Kommunikationsoptionen müssen für das ausgewählte Modell bestätigt werden.
Spezifikation
| Typ | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| Stromversorgung | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| Ausgangsdrehmoment | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| Ansprechzeit | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| Drehwinkel | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Motorleistung | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| Nennstrom | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| Gesamtgewicht | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| Eingangssignal | 4-20mADC,1-5VDC,2-10VDC | |||||||
| Ausgangssignal | 4-20mADC | |||||||
| Grundfehler | nicht mehr als ±1% | |||||||
| Wiederholfehler | nicht mehr als 1% | |||||||
| Totraum | 0,5%-5,0% einstellbar | |||||||
| Dämpfungscharakteristik | 0 mal | |||||||
| Wiederholfehler im Stellantrieb | ≤1% | |||||||
| Isolationswiderstand | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| Überspannungsfestigkeitsklasse | AC24V:500VAC 1Minute AC110/220V:1500VAC 1Minute | |||||||
| Schutzart | IP67 | |||||||
| Einbauwinkel | 360° in jedem Winkel | |||||||
| Elektrische Schnittstelle | Zwei wasserdichte G1/2 Kabelverschraubungen, eine für die Stromleitung und eine für die Signalleitung | |||||||
| Umgebungstemperatur | -20℃~+55℃ | |||||||
| Optionale Funktion | Überdrehmomentschutz/Entfeuchtungsheizung/Passiver Kontaktschalter/Kuppelanzeige/Griff | |||||||
| Anmerkung | Jedes andere benötigte Ein- oder Ausgangssignal bitte bei der Bestellung angeben. | |||||||
![]()
![]()
